专利号: 2020201979320
申请人: 广东培正学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

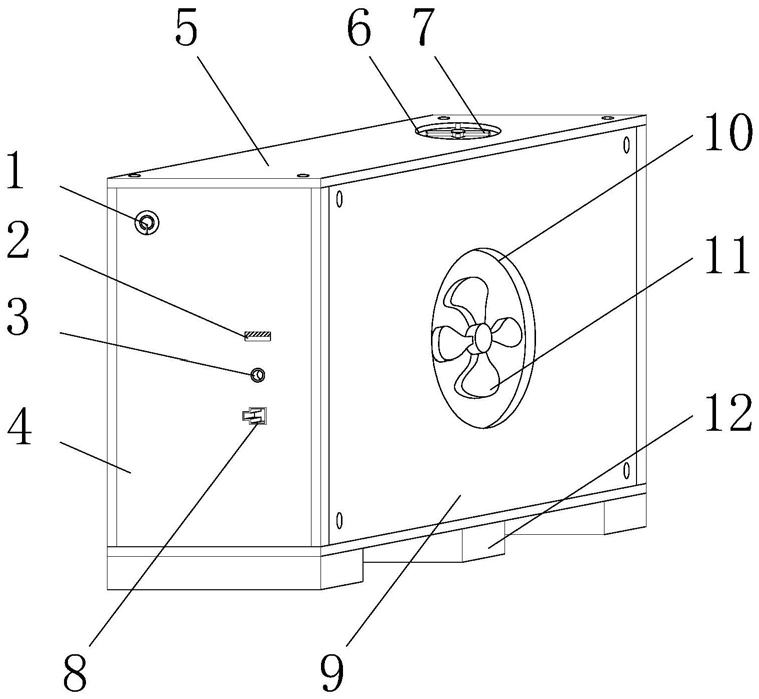

1.一体式液冷散热计算机机箱,包括机箱本体(4),其特征在于:所述机箱本体(4)上固定连接有上盖板(5)和侧挡板(9),且机箱本体(4)的下部固定连接有支撑块(12),所述机箱本体(4)的内部固定连接有储存盒(15)、循环泵(16)和安装盒(17),所述安装盒(17)上固定连接有散热片(14),所述储存盒(15)与循环管(13)的一端固定连接,所述循环泵(16)与循环管(13)的另一端固定连接,所述储存盒(15)的上部固定连接有进液管(18)和电机(19),且储存盒(15)的内部转动连接有转轴(21),所述转轴(21)上固定连接有搅拌叶(20),所述储存盒(15)的下部固定连接有排液口(22)。

2.根据权利要求1所述的一体式液冷散热计算机机箱,其特征在于:所述机箱本体(4)上设置有电源开关(1)、USB接口(2)、充电器接口(3)和网线接口(8),所述充电器接口(3)分别通过导线与第一风扇(7)、第二风扇(11)、循环泵(16)和电机(19)电性连接,所述电机(19)的输出轴与转轴(21)固定连接,所述电源开关(1)串联在充电器接口(3)与第一风扇(7)、第二风扇(11)、循环泵(16)和电机(19)的电路上。

3.根据权利要求1所述的一体式液冷散热计算机机箱,其特征在于:所述上盖板(5)和侧挡板(9)均通过螺丝与机箱本体(4)固定连接,所述上盖板(5)对应第二风扇(11)的位置处开设有第一通风孔(6),所述侧挡板(9)对应第二风扇(11)的位置处开设有第二通风孔(10)。

4.根据权利要求1所述的一体式液冷散热计算机机箱,其特征在于:所述支撑块(12)设置有三个,所述支撑块(12)等间距分布在机箱本体(4)的下部,所述机箱本体(4)的下部设置有通风孔。

5.根据权利要求1所述的一体式液冷散热计算机机箱,其特征在于:所述散热片(14)设置有五个,所述散热片(14)远离安装盒(17)的一端均贯穿储存盒(15)的侧壁,所述散热片(14)等间距分布。

6.根据权利要求1所述的一体式液冷散热计算机机箱,其特征在于:所述循环管(13)呈N分布在机箱本体(4)的侧壁,所述循环管(13)远离储存盒(15)的一端与循环泵(16)的出水端固定连接,所述循环泵(16)的进水端通过管道与储存盒(15)相互连通。

7.根据权利要求1所述的一体式液冷散热计算机机箱,其特征在于:所述搅拌叶(20)设置有十二个,所述搅拌叶(20)呈环形阵列分布在转轴(21)上,且搅拌叶(20)上下等间距分布在转轴(21)上,所述搅拌叶(20)的长度小于散热片(14)和转轴(21)之间的间距。
