专利号: 2020201859102
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

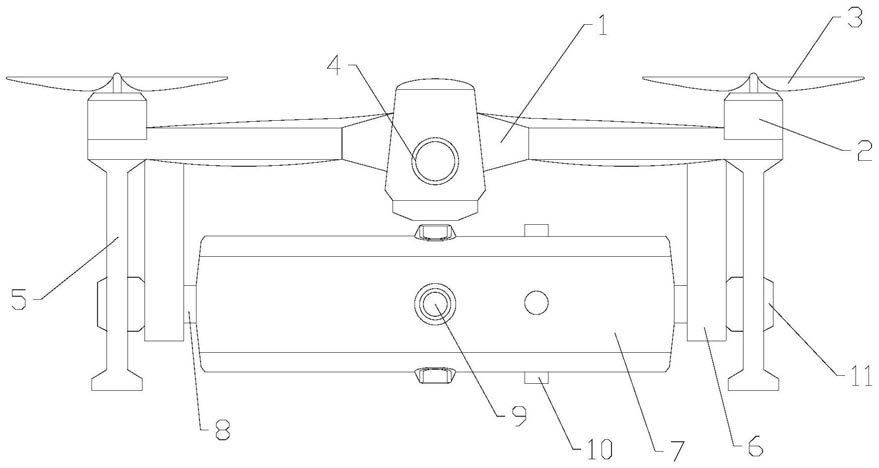

1.一种滚动式喷漆的无人机,其特征在于,包括机架和连接在机架的支座、伺服电机、储喷辊筒、辊轴和用于喷漆的油漆喷头,两个所述支座固定连接在机架的底部,所述支座的底端设置有轴孔,所述辊轴内置于储喷辊筒内且沿储喷辊筒的轴向设置,所述辊轴的两端分别伸出储喷辊筒,所述伺服电机连接在辊轴的两端,所述储喷辊筒设置呈柱体状,所述油漆喷头设置有多个且相互间隔地沿储喷辊筒的周向围绕在柱体外侧,所述辊轴的两端分别卡入轴孔内以将辊轴与支座连接,且辊轴带动储喷辊筒相对于支座可转动,所述储喷辊筒内置有多个隔片且隔片将储喷辊筒内部分隔为多个用于储存不同油漆的储漆空间,所述储喷辊筒通过油漆喷头对外喷出油漆。

2.根据权利要求1所述的滚动式喷漆的无人机,其特征在于,所述伺服电机带动辊轴转动,使得辊轴带动储喷辊筒转动,所述储喷辊筒转动时,不同的油漆喷头朝向喷漆的方向,以进行喷漆。

3.根据权利要求2所述的滚动式喷漆的无人机,其特征在于,所述储喷辊筒呈圆筒状且内部用于储存油漆,所述辊轴位于圆筒的中心处,所述隔片的两侧分别连接至辊轴和储喷辊筒的内壁,所述隔片的两端分别连接储喷辊筒的两端内壁。

4.根据权利要求3所述的滚动式喷漆的无人机,其特征在于,所述油漆喷头还设置有电动阀和喷漆管,所述电动阀设置于油漆喷头的喷孔处,所述喷漆管的一端连接电动阀且另一端伸入储喷辊筒内的储漆空间,所述喷漆管弯曲朝向隔片,使得油漆喷头朝向喷漆方向时,喷漆管的一端位于储漆空间底部。

5.根据权利要求2所述的滚动式喷漆的无人机,其特征在于,所述轴孔内设置有轴承,所述辊轴的两端分别连接至轴承且与轴承相互匹配,所述伺服电机位于支座的两侧。

6.根据权利要求2所述的滚动式喷漆的无人机,其特征在于,所述储喷辊筒还设置有密封盖,所述储喷辊筒的外侧设置有进料口,所述进料口与储漆空间连通,所述密封盖将进料口密封。

7.根据权利要求1所述的滚动式喷漆的无人机,其特征在于,所述滚动式喷漆的无人机还包括用于停置无人机的架座,所述架座连接至机架的底部,以停靠在地面。

8.根据权利要求1所述的滚动式喷漆的无人机,其特征在于,所述滚动式喷漆的无人机还包括摄像头,所述摄像头内置于机架的一端,以便于调整方向进行喷漆。

9.根据权利要求1所述的滚动式喷漆的无人机,其特征在于,所述滚动式喷漆的无人机还包括螺旋电机和螺旋叶片,所述螺旋电机安装在机架,所述螺旋叶片连接螺旋电机。
