专利号: 2020201637751
申请人: 无锡欧鹏电气机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

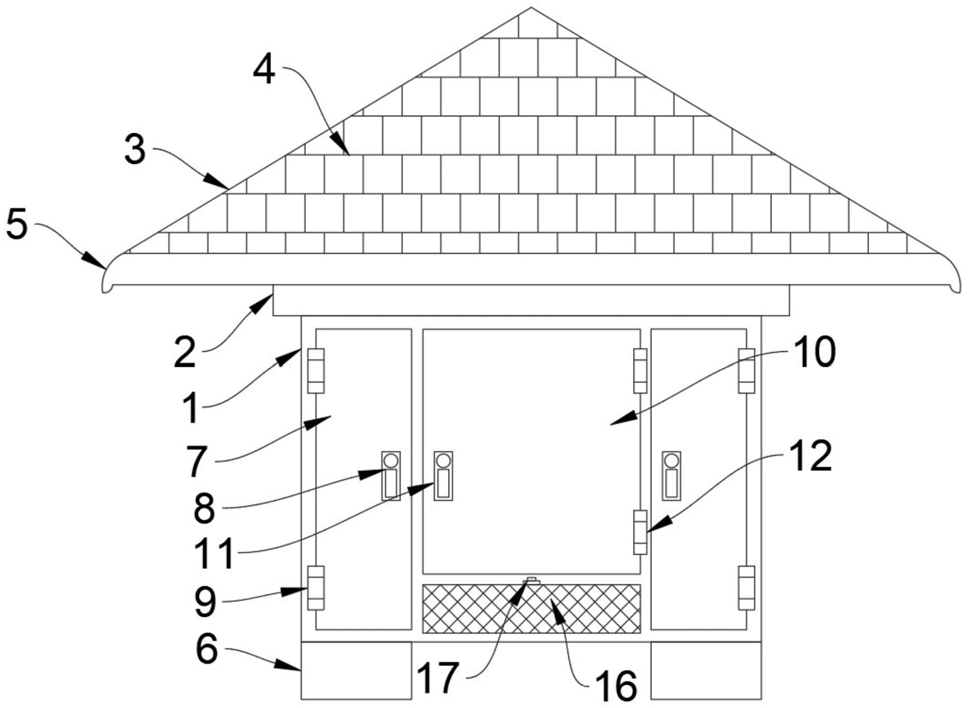

1.一种磁悬浮离心式鼓风机机柜,包括柜体(1),其特征在于:所述柜体(1)的上端设置有吊顶(2),所述柜体(1)的前端面设置有第一柜门(10),所述第一柜门(10)一侧设置有第一门锁机构(11),所述第一柜门(10)的另一侧设置有第一铰链(12),且第一柜门(10)通过第一铰链(12)与柜体(1)转动连接,所述第一柜门(10)的两侧均设置有第二柜门(7),所述第二柜门(7)的一侧设置有第二门锁机构(8),所述第二柜门(7)的另一侧设置有第二铰链(9),且第二柜门(7)通过第二铰链(9)与柜体(1)转动连接,所述第一柜门(10)的下端设置有进风网门(16),所述进风网门(16)的上端设置有卡扣(17),所述柜体(1)的内部设置有鼓风机仓(15),所述鼓风机仓(15)的一侧设置有控制仓(21),所述鼓风机仓(15)的另一侧设置有变频器仓(13),所述鼓风机仓(15)的下端设置有进风仓(14),所述进风仓(14)和鼓风机仓(15)之间设置有网状隔板(24),所述进风仓(14)的内部设置有过滤滤芯(22),所述控制仓(21)和变频器仓(13)的后端面均设置有散热百叶(18),所述鼓风机仓(15)的后端面设置有热气出口(20)。

2.根据权利要求1所述的一种磁悬浮离心式鼓风机机柜,其特征在于:所述吊顶(2)的上端设置有斜顶(3),且斜顶(3)与吊顶(2)固定连接,所述斜顶(3)的上端面设置有干挂瓦(4)。

3.根据权利要求2所述的一种磁悬浮离心式鼓风机机柜,其特征在于:所述斜顶(3)的四周设置有引水板(5),且引水板(5)与斜顶(3)为一体结构。

4.根据权利要求1所述的一种磁悬浮离心式鼓风机机柜,其特征在于:所述柜体(1)的下端设置有增高底座(6),且增高底座(6)与柜体(1)固定连接。

5.根据权利要求1所述的一种磁悬浮离心式鼓风机机柜,其特征在于:所述鼓风机仓(15)的内壁设置有吸音棉(23),且吸音棉(23)与鼓风机仓(15)为可拆卸式连接。

6.根据权利要求1所述的一种磁悬浮离心式鼓风机机柜,其特征在于:所述热气出口(20)的下端设置有出风口(19),且出风口(19)与柜体(1)为一体结构。
