专利号: 2020201444778
申请人: 陈亮
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

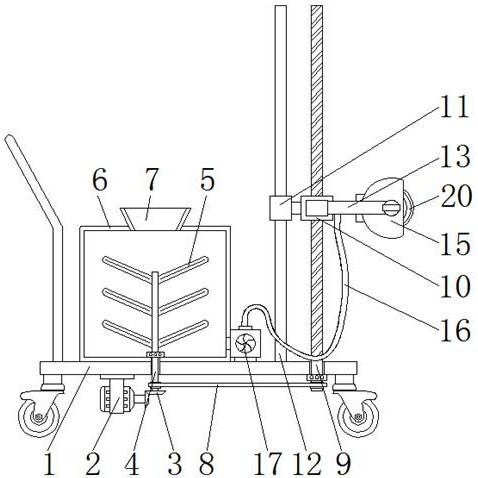

1.一种建筑工程用涂刷装置,包括涂刷底座(1)、伺服电机(2)、履带(8)和压力泵(17),其特征在于:所述涂刷底座(1)的下端面固定安装有伺服电机(2),且伺服电机(2)通过锥齿轮(3)与搅拌轴(4)相互连接,所述搅拌轴(4)的外侧固定安装有搅拌叶(5),且搅拌轴(4)通过密封轴承贯穿于搅拌桶(6)的中部,所述搅拌桶(6)固定安装于涂刷底座(1)的上端面左侧,且搅拌桶(6)的上端面开设有进料口(7),所述搅拌轴(4)通过履带(8)与主轴(9)相互连接,且主轴(9)轴承贯穿于涂刷底座(1)的右侧,并且主轴(9)的外侧活动套设有第一套环(10),所述第一套环(10)的左侧固定连接有第二套环(11),且第二套环(11)活动套设于限位轴(12)的外侧,并且限位轴(12)固定安装于涂刷底座(1)的上端面,所述第一套环(10)通过连接杆(13)与定位块(14)相互连接,且定位块(14)上固定安装有加料仓(15),并且加料仓(15)的内壁上开设有孔洞(21),所述加料仓(15)通过引流管(16)与压力泵(17)相互连接,且压力泵(17)固定安装于搅拌桶(6)的右侧。

2.根据权利要求1所述的一种建筑工程用涂刷装置,其特征在于:所述搅拌轴(4)跟别通过锥齿轮(3)和履带(8)与伺服电机(2)和主轴(9)构成传动结构,且搅拌轴(4)的表面等间距分布有搅拌叶(5),并且搅拌轴(4)与搅拌桶(6)之间为同轴设置。

3.根据权利要求1所述的一种建筑工程用涂刷装置,其特征在于:所述主轴(9)与第一套环(10)之间为螺纹连接,且第一套环(10)与第二套环(11)之间为固定连接,并且第二套环(11)与限位轴(12)构成卡合的滑动安装结构。

4.根据权利要求1所述的一种建筑工程用涂刷装置,其特征在于:所述连接杆(13)的俯视截面设置为“L”字型结构,且连接杆(13)关于第一套环(10)的中心轴线对称设置,并且连接杆(13)与定位块(14)之间为固定连接。

5.根据权利要求1所述的一种建筑工程用涂刷装置,其特征在于:所述定位块(14)通过弹簧(18)与限位插销(19)相互连接,且限位插销(19)活动贯穿于定位块(14)的中部,并且限位插销(19)之间活动安装有刷头(20)。

6.根据权利要求1所述的一种建筑工程用涂刷装置,其特征在于:所述定位块(14)与限位插销(19)构成卡合的伸缩结构,且限位插销(19)的俯视截面设置为“T”字型结构,并且限位插销(19)与刷头(20)之间为拆卸的转动连接。

7.根据权利要求1所述的一种建筑工程用涂刷装置,其特征在于:所述加料仓(15)的侧截面设置为弧型结构,且加料仓(15)的内壁与刷头(20)的外壁之间留有间距,并且加料仓(15)的内壁上等角度分布有孔洞(21)。
