专利号: 2020201319744
申请人: 山东万创管道工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

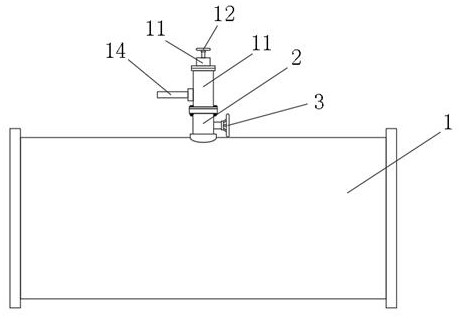

1.一种具有调节功能的压力管道,包括压力运输管道(1),其特征在于:所述压力运输管道(1)外壁的顶部固定连接有连接柱(2),所述连接柱(2)外壁的一侧安装有手动阀门(3),所述连接柱(2)的顶部固定连接有连接管(4),所述连接管(4)的中心设置有伸缩杆(5),所述伸缩杆(5)的外壁套接有复位弹簧(6),所述连接管(4)内壁的顶部固定连接有固定板(7),所述伸缩杆(5)的底部固定连接有金属阀芯(8),所述连接管(4)的底部开设有排压口(9),所述连接管(4)的顶部固定连接有固定座(11),所述固定座(11)顶部的中心设置有与伸缩杆(5)相对应的调节螺栓(12),所述连接管(4)外壁的一侧固定连接有连接口(13),所述连接口(13)的一侧固定连接有排压管(14)。

2.根据权利要求1所述的一种具有调节功能的压力管道,其特征在于:所述连接柱(2)是通过焊接与压力运输管道(1)固定连接。

3.根据权利要求1所述的一种具有调节功能的压力管道,其特征在于:所述连接管(4)的底部以及连接柱(2)的顶部均固定连接有法兰盘,且所述连接管(4)与连接柱(2)是通过多个固定螺栓固定连接。

4.根据权利要求1所述的一种具有调节功能的压力管道,其特征在于:所述固定板(7)的中心开设有与伸缩杆(5)相对应的通孔,所述伸缩杆(5)贯穿通孔并向固定板(7)的顶部延伸。

5.根据权利要求1所述的一种具有调节功能的压力管道,其特征在于:所述金属阀芯(8)的底部呈半球形结构设置,且所述排压口(9)的顶部安装有与金属阀芯(8)相对应的密封圈(10)。

6.根据权利要求1所述的一种具有调节功能的压力管道,其特征在于:所述连接管(4)内壁的中心开设有圆孔(15),且所述排压管(14)与连接管(4)相互贯通。
