专利号: 2020201025539
申请人: 缪树明
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

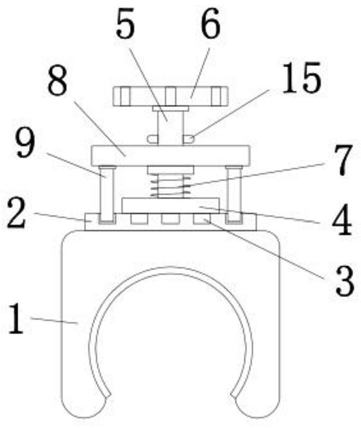

1.一种可旋转塑料线卡,包括管线连接座(1),其特征在于:所述管线连接座(1)的顶端安装有底座(2),所述底座(2)的上表面圆周均开设有插孔(3),所述底座(2)的顶端中心位置轴接有转盘(4),所述转盘(4)的顶端中心位置卡接有连接杆(5)的一端,且连接杆(5)的另一端卡接有连接板(6),所述连接板(6)的外壁开设有多个安装槽,所述连接杆(5)的外壁上套接有挡板(8),所述转盘(4)的顶端中心位置卡接有第一弹簧(7)的一端,且第一弹簧(7)的另一端与挡板(8)的底端相卡接,所述挡板(8)的下表面左右两侧均卡接有与插孔(3)相匹配的插杆(9),所述挡板(8)的内腔卡接有贯穿连接杆(5)外壁表面开设滑道的圆柱杆(10),所述挡板(8)的内腔左右两侧均开设有卡槽(11),所述连接杆(5)的内腔设置有挡块(12),所述挡块(12)的左右两侧均卡接有第二弹簧(13)的一端,且第二弹簧(13)的另一端卡接有连接块(14),所述连接块(14)的外侧安装有与卡槽(11)相匹配卡块(15)的一端,且卡块(15)的另一端延伸出连接杆(5)的外壁,当卡块(15)插入进卡槽(11)的内腔时,所述插杆(9)与插孔(3)相分离即管线连接座(1)与转盘(4)之间可相互转动。

2.根据权利要求1所述的一种可旋转塑料线卡,其特征在于:所述第一弹簧(7)套接在连接杆(5)的外侧。

3.根据权利要求1所述的一种可旋转塑料线卡,其特征在于:所述卡块(15)的外侧呈圆弧形。

4.根据权利要求1所述的一种可旋转塑料线卡,其特征在于:所述第二弹簧(13)的弹性系数大于第一弹簧(7)的弹性系数。

5.根据权利要求1所述的一种可旋转塑料线卡,其特征在于:所述管线连接座(1)的内壁上设置有橡胶条。
