专利号: 2020200639124
申请人: 江曼
专利类型:实用新型
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

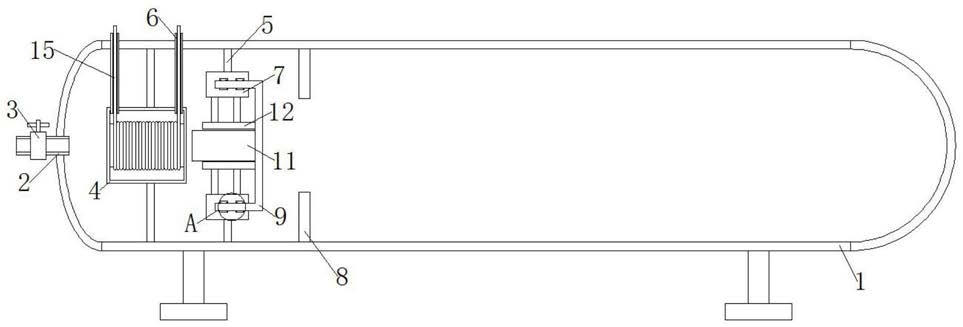

1.一种燃气厂用抗压能力强的燃气储存罐,包括储存罐体(1)、进气管(2)、阀门(3)、分隔筒(4)、分隔环(5)、保护管(6)、对接双层环(7)、定位杆(8)、滑动套筒(9)、磁铁柱(11)、对接筒(12)、橡胶环(13)、铁芯(14)和绕线(15),其特征在于:所述储存罐体(1)的左侧嵌入设置有进气管(2),所述进气管(2)的中间配套设置有阀门(3),所述储存罐体(1)的内壁通过支杆固定有分隔筒(4),所述储存罐体(1)的内壁嵌套设置有分隔环(5),所述储存罐体(1)的顶部嵌入设置有两根保护管(6),所述分隔环(5)的内壁被对接双层环(7)贯穿固定,所述储存罐体(1)的内壁固定连接有八根定位杆(8),所述对接双层环(7)的右侧活动嵌入有滑动套筒(9),所述滑动套筒(9)的左侧通过结构胶粘接有磁铁柱(11),所述对接双层环(7)的内侧通过支杆固定有对接筒(12),所述对接双层环(7)的内壁嵌入粘接有四个橡胶环(13),所述分隔筒(4)的内部通过螺钉固定安装有铁芯(14),所述铁芯(14)的表面缠绕有绕线(15)。

2.根据权利要求1所述的燃气厂用抗压能力强的燃气储存罐,其特征在于:所述保护管(6)的底部嵌入设置在分隔筒(4)的顶部,且绕线(15)穿过保护管(6)。

3.根据权利要求1所述的燃气厂用抗压能力强的燃气储存罐,其特征在于:所述橡胶环(13)环绕在滑动套筒(9)左侧的内壁和外侧,且橡胶环(13)紧密贴合在滑动套筒(9)的左侧。

4.根据权利要求1所述的燃气厂用抗压能力强的燃气储存罐,其特征在于:所述滑动套筒(9)的宽度小于对接双层环(7)与定位杆(8)之间的间距,且磁铁柱(11)活动嵌入在对接筒(12)的中间。

5.根据权利要求1所述的燃气厂用抗压能力强的燃气储存罐,其特征在于:所述定位杆(8)环绕在储存罐体(1)的内壁,且对接双层环(7)呈圆环状环绕在储存罐体(1)的内部。

6.根据权利要求1所述的燃气厂用抗压能力强的燃气储存罐,其特征在于:所述磁铁柱(11)的长度大于滑动套筒(9)的宽度,且铁芯(14)位于磁铁柱(11)的左侧。

7.根据权利要求1所述的燃气厂用抗压能力强的燃气储存罐,其特征在于:所述分隔环(5)环绕在对接双层环(7)与储存罐体(1)之间,且橡胶环(13)呈曲面状。
