专利号: 2020200619436
申请人: 上海缔伦光学仪器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

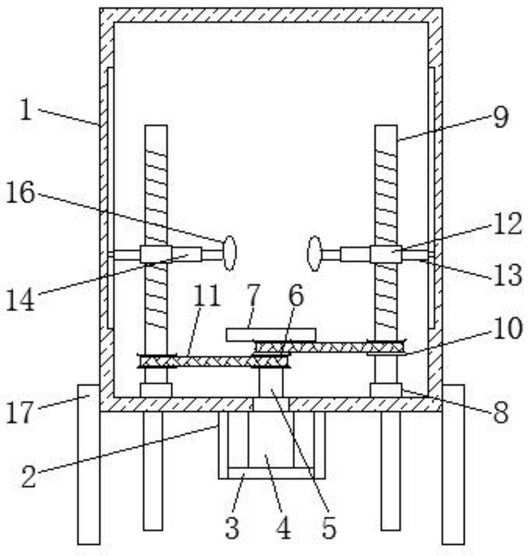

1.一种实验室检测设备的清洗装置,包括清洗箱(1),其特征在于,所述清洗箱(1)的底部箱体外壁焊接有两个固定杆(2),两个所述固定杆(2)相互靠近的一侧底端通过螺栓连接有电机底座(3),所述电机底座(3)的顶部通过螺栓连接有驱动电机(4),所述驱动电机(4)输出轴固定连接有转轴(5),所述转轴(5)远离驱动电机(4)的一端外圈固定套接有第一皮带轮(6),且转轴(5)贯穿清洗箱(1)的底部箱体,所述第一皮带轮(6)远离转轴(5)的一侧固定连接有放置台(7),所述清洗箱(1)的底部箱体左右两侧均固定连接有第一轴承(8),两个所述第一轴承(8)的内圈均固定套接有螺纹杆(9),所述螺纹杆(9)靠近第一轴承(8)的一端外圈固定套接有第二皮带轮(10),所述第二皮带轮(10)的顶部上方设有与螺纹杆(9)外圈转动套接的螺纹套(12),两个所述螺纹套(12)相互远离的一侧均固定连接有滑杆(13),两个所述滑杆(13)相互远离的一端分别滑动连接在清洗箱(1)的左右两侧箱体内壁上,两个所述螺纹套(12)相互靠近的一侧均固定连接有伸缩杆(14),两个所述伸缩杆(14)相互靠近的一端均固定连接有清洗海绵(16)。

2.根据权利要求1所述的一种实验室检测设备的清洗装置,其特征在于,所述清洗箱(1)的底部箱体开设有通孔,所述通孔的内圈固定套接有第二轴承,所述第二轴承的内圈固定套接在转轴(5)的外圈上。

3.根据权利要求1所述的一种实验室检测设备的清洗装置,其特征在于,所述第一皮带轮(6)的外圈开设有两道皮带槽,且第一皮带轮(6)和两个所述第二皮带轮(10)的外圈套接有皮带(11)。

4.根据权利要求1所述的一种实验室检测设备的清洗装置,其特征在于,所述清洗箱(1)的左右两侧箱体内壁均开设有滑槽,两个所述滑杆(13)相互远离的一端均固定连接有滑块,两个所述滑块的外圈分别滑动连接在两个所述滑槽内。

5.根据权利要求1所述的一种实验室检测设备的清洗装置,其特征在于,所述伸缩杆(14)的内部设有弹簧(15),所述清洗箱(1)的外壁底部周圈焊接有支撑腿(17)。
