专利号: 2020200378270
申请人: 山东中胜涂料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 染料;涂料;抛光剂;天然树脂;黏合剂;其他类目不包含的组合物;其他类目不包含的材料的应用
更新日期:2025-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

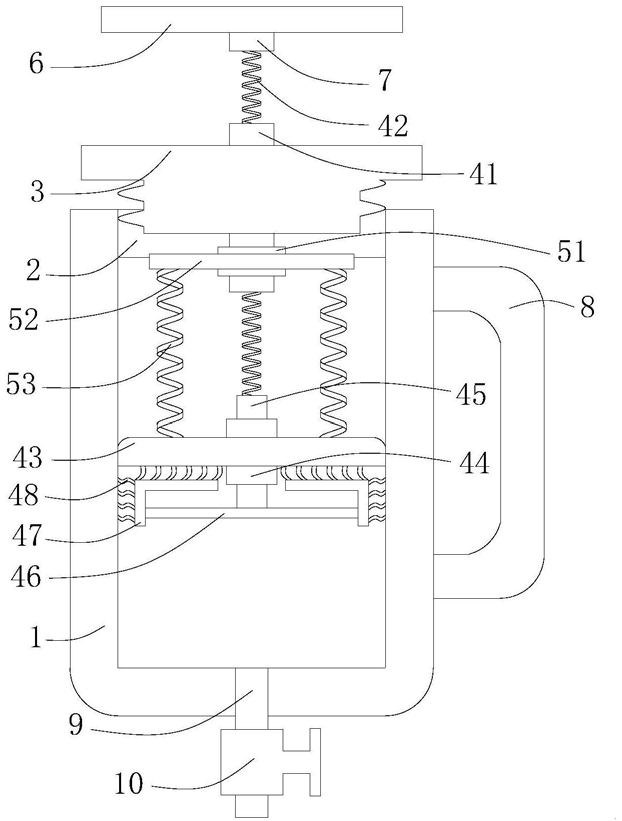

1.水性聚氨酯涂料调色用加料工具,包括柱状筒体(1)、开口(2)以及封盖(3),其特征在于:还包括清洗机构(4)、复位机构(5)以及出料管(9);

所述开口(2)开设在柱状筒体(1)的顶部,所述封盖(3)螺纹连接在开口(2)的内壁,所述清洗机构(4)安装在封盖(3)上并与柱状筒体(1)的内壁搭接,所述清洗机构(4)与复位机构(5)连接,所述出料管(9)连通在柱状筒体(1)的底部;

所述清洗机构(4)包括内螺旋管(41)、螺旋杆(42)、活塞盘(43)、轴承套管(44)、转动杆(45)、连接杆(46)、L型转动片(47)以及刷毛(48);

所述内螺旋管(41)贯穿插接在封盖(3)的中部,所述螺旋杆(42)插接在内螺旋管(41)的内侧并与内螺旋管(41)契合,所述活塞盘(43)设置在柱状筒体(1)的内壁并与柱状筒体(1)的内壁滑动连接,所述轴承套管(44)贯穿插接在活塞盘(43)的中部,所述转动杆(45)插接在轴承套管(44)的内圈中并与螺旋杆(42)的底部连接,所述连接杆(46)安装在转动杆(45)的底部并与L型转动片(47)连接,所述刷毛(48)安装在L型转动片(47)的外侧并与柱状筒体(1)的内壁和活塞盘(43)的底部搭接。

2.根据权利要求1所述的水性聚氨酯涂料调色用加料工具,其特征在于:所述复位机构(5)包括第一轴承(51)、转盘(52)以及复位拉簧(53);

所述第一轴承(51)套接在内螺旋管(41)外侧的底部,所述转盘(52)套接在第一轴承(51)的外侧,所述复位拉簧(53)安装在转盘(52)的底部并与活塞盘(43)的顶部连接。

3.根据权利要求1所述的水性聚氨酯涂料调色用加料工具,其特征在于:所述螺旋杆(42)的顶部套接有第二轴承(7),所述第二轴承(7)的顶部连接有推拉杆(6)。

4.根据权利要求1所述的水性聚氨酯涂料调色用加料工具,其特征在于:所述柱状筒体(1)的右侧固定连接有把手(8),所述柱状筒体(1)为透明钢化玻璃材质。

5.根据权利要求1所述的水性聚氨酯涂料调色用加料工具,其特征在于:所述出料管(9)的中部连通有阀门(10),所述阀门(10)位于柱状筒体(1)的底部。

6.根据权利要求1所述的水性聚氨酯涂料调色用加料工具,其特征在于:所述开口(2)的内壁为螺纹设计,所述封盖(3)与开口(2)的内壁螺纹连接。
