专利号: 2020200275607
申请人: 高静
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

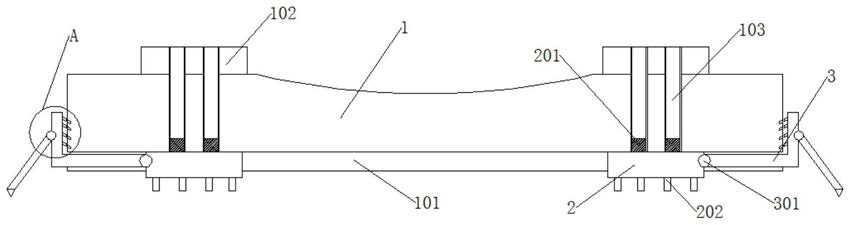

1.一种铁路轨道用木枕固定装置,包括木枕(1),其特征在于:所述木枕(1)的下端安装有底座(101),所述木枕(1)上端的两侧安装有螺栓压板(102),所述螺栓压板(102)和木枕(1)内部均贯穿有孔洞(103),所述木枕(1)的两侧嵌入有卡接槽(104),所述底座(101)两侧的内部嵌入有内腔(5);

所述木枕(1)下端的两侧滑动连接有滑动板(2),所述滑动板(2)的上端安装有滑动杆(201),所述滑动板(2)的下端安装有支撑杆(202),所述滑动板(2)的一侧旋转有转动轴(301),所述转动轴(301)远离滑动板(2)的一侧旋转有旋转架(3),所述旋转架(3)靠近木枕(1)的一侧安装有卡接杆(302),所述旋转架(3)远离木枕(1)的一侧旋转有旋转轴承(4),所述旋转轴承(4)的一侧安装有支撑板(401),所述支撑板(401)的下端安装有固定锥(402)。

2.根据权利要求1所述的铁路轨道用木枕固定装置,其特征在于:所述固定锥(402)的底部与支撑杆(202)的底部呈水平方向对应设置,且固定锥(402)分布有多个呈圆锥状设置于支撑板(401)的下端。

3.根据权利要求1所述的铁路轨道用木枕固定装置,其特征在于:所述支撑板(401)通过旋转轴承(4)呈15-45°旋转设置,且支撑板(401)贯穿设置木枕(1)的两侧。

4.根据权利要求1所述的铁路轨道用木枕固定装置,其特征在于:所述卡接杆(302)呈倾斜45°设置有4-5个,所述卡接槽(104)与卡接杆(302)配套设置,且卡接杆(302)通过旋转架(3)与卡接槽(104)呈旋转嵌套连接。

5.根据权利要求1所述的铁路轨道用木枕固定装置,其特征在于:所述旋转架(3)呈“L”状设置,所述旋转架(3)贯穿内腔(5)内部并延伸至木枕(1)的两侧,且旋转架(3)通过转动轴(301)与滑动板(2)呈10-35°旋转连接,并内腔(5)内部高度高于旋转架(3)侧面1-2cm。

6.根据权利要求1所述的铁路轨道用木枕固定装置,其特征在于:所述滑动杆(201)延伸至孔洞(103)内部的下端,所述滑动板(2)滑动设置于底座(101)的内部,且支撑杆(202)嵌入土壤内部。

7.根据权利要求1所述的铁路轨道用木枕固定装置,其特征在于:所述孔洞(103)内部分别螺旋贯穿有紧固件,所述螺栓压板(102)通过紧固件与木枕(1)固定连接,且滑动杆(201)与紧固件呈垂直方向滑动连接。
