专利号: 2020200104317
申请人: 税小英
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

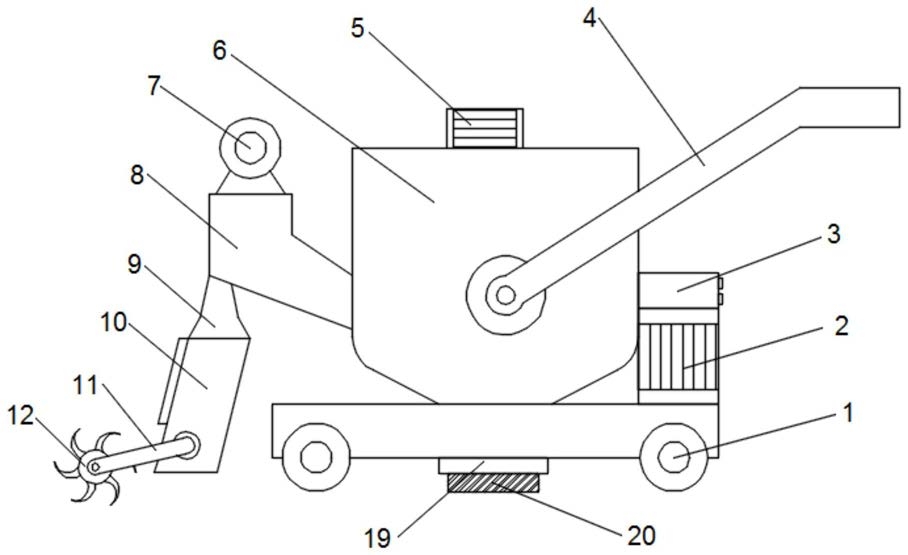

1.一种园林景观道路落叶清除装置,包括支撑板(21)和主体箱(6),其特征在于:所述支撑板(21)底部固定设有滚轮(1),所述支撑板(21)顶部固定设有主体箱(6),所述支撑板(21)底部固定设有出料口(19),所述出料口(19)活动设有底盖(20),所述主体箱(6)侧面固定设有推杆(4),所述主体箱(6)一侧固定设有驱动电机(2),所述驱动电机(2)顶部固定设有控制器(3),所述主体箱(6)顶部固定设有控制电机(5),所述主体箱(6)顶部内侧固定设有转盘(13),所述转盘(13)上固定设有多个转轴(15),所述转轴(15)上固定设有刀片(14),所述主体箱(6)另一侧固定连接缓冲槽(8),所述缓冲槽(8)顶部固定设有吸风机(7),所述缓冲槽(8)底部固定设有吸管(9),所述吸管(9)底部固定设有堆放槽(10),所述堆放槽(10)底端两侧固定设有连杆(11),所述连杆(11)另一侧活动设有滚动轴(12)。

2.根据权利要求1所述的一种园林景观道路落叶清除装置,其特征在于,所述滚动轴(12)上均匀设有多个铲板(17),且铲板(17)呈弧形。

3.根据权利要求2所述的一种园林景观道路落叶清除装置,其特征在于,所述铲板(17)上均匀设有斗齿(18)。

4.根据权利要求1所述的一种园林景观道路落叶清除装置,其特征在于,所述缓冲槽(8)底部向下倾斜四十五度与主体箱(6)连接。

5.根据权利要求1所述的一种园林景观道路落叶清除装置,其特征在于,所述堆放槽(10)前端固定设有挡板(16),且挡板(16)长度为堆放槽(10)长度的三分之二。

6.根据权利要求1所述的一种园林景观道路落叶清除装置,其特征在于,所述转轴(15)之间的连线呈三角形。

7.根据权利要求1所述的一种园林景观道路落叶清除装置,其特征在于,所述转盘(13)与控制电机(5)电性连接,所述吸风机(7)与驱动电机(2)电性连接。
