专利号: 202011611125X
申请人: 盐城市卓然自动化装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2025-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种连续式电镀生产线,其特征在于,包括:

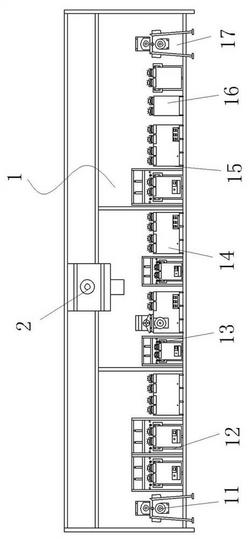

组合槽体(1),所述组合槽体(1)由若干独立的槽体构成,且各槽体之间呈一字型排开;

沿电镀工艺的行进方向,所述组合槽体(1)依次包括前清洗槽(11)、脱脂槽(12)、前水洗槽(13)、酸液除锈槽(14)、电镀槽(15)、后清洗槽(16)、后退镀槽(17);

行车装置(2),所述组合槽体(1)上还设置有行车装置(2),所述行车装置(2)用于夹持工件在组合槽体(1)上方行走;

所述行车装置(2)包括:

立架(21),两排立架(21)固定设置在所述组合槽体(1)的两侧;

行走吊架,直线滑动的设置在所述立架(21)上,所述行走吊架位于所述组合槽体(1)的正上方;

所述行走吊架包括:

移动小车(41),设置在所述立架(21)上方且沿所述立架(21)的长度方向直线滚动;

蜗轮(42),所述移动小车(41)上转动设置有蜗轮(42),所述蜗轮(42)在吊装电机(43)的驱动下绕自身中轴线转动蜗杆(44),竖直设置在所述移动小车(41)上,且蜗杆(44)与所述蜗轮(42)啮合传动连接,所述蜗杆(44)在蜗轮(42)的驱动下在竖直方向上沿直线上下滑动;

工件夹持组件(45),固定设置于所述蜗杆(44)的下端;

所述工件夹持组件(45)包括:

连接横板(51),与所述蜗杆(44)的下端固定连接,

门形吊板,固定设置在所述连接横板(51)的下方;

夹紧丝杆(53),所述门形吊板的下方转动设置有夹紧丝杆(53),所述夹紧丝杆(53)水平摆放;

夹紧电机(54),所述门形吊板的上方还设置有夹紧电机(54),所述夹紧电机(54)的输出轴传动连接有减速箱(55),所述减速箱(55)与所述夹紧丝杆(53)通过齿轮(34)传动连接;

左夹臂(56)、右夹臂(57),所述夹紧丝杆(53)的两端分别啮合传动连接有左夹臂(56)、右夹臂(57),所述左夹臂(56)与右夹臂(57)相对而设。

2.根据权利要求1所述的一种连续式电镀生产线,其特征在于,所述组合槽体(1)中的各个独立的槽体结构均相同,其槽体结构包括:溶液槽(31),为上端开口的筒状结构;

槽盖(32),滑动设置在所述溶液槽(31)的上端面,所述溶液槽(31)的上端面开设有与所述槽盖(32)配合的滑轨(33);

齿轮(34),转动设置在所述溶液槽(31)的侧壁上,所述槽盖(32)的下端面的侧边处开设有条形齿面(35),所述条形齿面(35)与所述齿轮(34)啮合传动连接翻盖电机(36),固定设置在所述溶液槽(31)的侧壁,翻盖电机(36)与所述齿轮(34)通过链条(37)传动连接。

3.根据权利要求1所述的一种连续式电镀生产线,其特征在于,所述左夹臂(56)、右夹臂(57)与门形吊板之间设有限位杆(58),所述限位杆(58)呈水平摆放且其一端与所述左夹臂(56)、右夹臂(57)固接,另一端与门形吊板滑动连接。

4.根据权利要求1所述的一种连续式电镀生产线,其特征在于,所述连接横板(51)的上端面还竖直固定设置有导向滑杆(61),所述导向滑杆(61)与所述移动小车(41)上设置的滑套(62)滑动连接。
