专利号: 2020115969348
申请人: 苏州印丝特数码科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

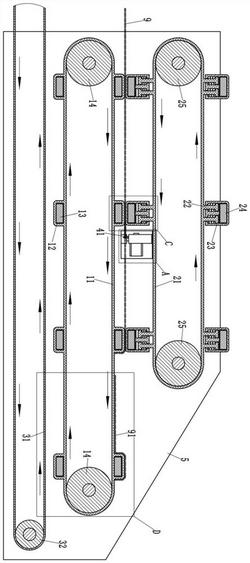

1.一种双面印色围巾等长自动裁剪设备,包括顺时针转动的进料传送带(11),其特征在于:所述进料传送带(11)的左端上方和下方分别设有跟随传送带(21)和逆时针转动的出料传送带(31);

所述进料传送带(11)的外壁上固定有多个线性均布的固定夹持块(12),固定夹持块(12)内设有第一磁铁(13);

所述跟随传送带(21)上固定有多个线性均布的支撑座(22),支撑座(22)上滑动连接有弹性支撑的活动夹持块(23),活动夹持块(23)内固定有第二磁铁(24);

所述进料传送带(11)和跟随传送带(21)之间设有可前后移动的切刀(41)。

2.根据权利要求1所述的一种双面印色围巾等长自动裁剪设备,其特征在于:相邻两个固定夹持块(12)之间的间距等于相邻两个活动夹持块(23)之间的间距;

至少有两个固定夹持块(12)在任意时刻与活动夹持块(23)上下对齐设置。

3.根据权利要求1所述的一种双面印色围巾等长自动裁剪设备,其特征在于:所述进料传送带(11)张紧在两个左右设置的第一带轮(14)上,第一带轮(14)铰接在机架(5)上,机架(5)上设有驱使其中一个第一带轮(14)转动的第一电机;

所述跟随传送带(21)张紧在两个左右设置的第二带轮(25)上,第二带轮(25)铰接在机架(5)上,机架(5)上设有驱使其中一个第二带轮(25)转动的第五电机;所述跟随传送带(21)和进料传送带(11)的线速度相等但反向相反设置;

所述出料传送带(31)张紧在两个左右设置的第三带轮(32)上,第三带轮(32)铰接在机架(5)上,机架(5)上设有驱使其中一个第三带轮(32)转动的第二电机。

4.根据权利要求1所述的一种双面印色围巾等长自动裁剪设备,其特征在于:所述出料传送带(31)的右端伸出到进料传送带(11)的右侧。

5.根据权利要求1所述的一种双面印色围巾等长自动裁剪设备,其特征在于:所述支撑座(22)包括固定在隧道传送带(21)上的多个台阶杆(221),所述活动夹持块(23)上成型有多个与台阶杆(221)一一对应的台阶孔(231),台阶杆(221)插套在台阶孔(231)内,所述台阶杆(221)的台阶面与台阶孔(231)的台阶面之间夹持有压簧(26)。

6.根据权利要求1所述的一种双面印色围巾等长自动裁剪设备,其特征在于:所述切刀(41)铰接在移动座(42)的前端,移动座(42)滑动连接在前后方向设置的导轨(43)上,导轨(43)与机架(5)固定连接,所述导轨(43)的上方设有与其平行设置的螺杆(44),移动座(42)的后端螺接在螺杆(44)上;所述螺杆(44)的两端铰接在机架(5)上,机架(5)上设有驱使螺杆(44)转动的第三电机(46);

所述移动座(42)上设有驱使切刀(41)转动的第四电机(45)。
