专利号: 2020115866089
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2023-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

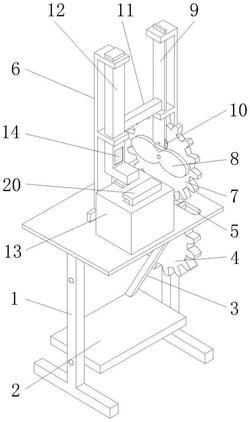

1.一种脚踩控制的自动剪指甲机,包括机架(1)、固定推杆框架(6)和夹紧台(13),其特征在于:所述机架(1)的下端内侧安装有踏板(2),且踏板(2)的上表面通过连接杆(3)与主动齿轮(4)相互连接,并且机架(1)的上表面内部开设有定位槽(5),所述固定推杆框架(6)固定安装在机架(1)的上表面,且固定推杆框架(6)的侧面转动安装有从动齿轮(7),并且从动齿轮(7)的侧面安装有凸轮(8),所述固定推杆框架(6)的内部安装有主动推杆(9),且主动推杆(9)的下表面转动安装有滚子(10),并且主动推杆(9)的侧面通过固定杆(11)与推杆连杆(12)相互连接,所述夹紧台(13)固定安装在机架(1)的上表面;

所述夹紧台(13)的上表面中间位置固定安装有凸台(17),且凸台(17)的上表面安装有指甲剪(18),并且夹紧台(13)的内部固定安装有风机(19),同时夹紧台(13)的内部贯穿连接有连通管(20);

所述连通管(20)的侧面安装有进风口(21),且连通管(20)的外部两侧对称安装有侧边滑块(22),并且侧边滑块(22)通过侧边滑杆(23)与夹紧台(13)相互连接,同时侧边滑块(22)的侧面安装有复位弹簧(24);

所述连通管(20)通过侧边滑块(22)与侧边滑杆(23)组成滑动结构,且侧边滑块(22)通过复位弹簧(24)与夹紧台(13)组成弹性结构,并且连通管(20)的外部两侧对称安装有金属感应块(25);

所述金属感应块(25)与感应器(26)卡合连接,且感应器(26)固定安装在夹紧台(13)的内部,并且感应器(26)与风机(19)电性连接。

2.根据权利要求1所述的一种脚踩控制的自动剪指甲机,其特征在于:所述连接杆(3)的一端与踏板(2)转动连接,且连接杆(3)的另一端与主动齿轮(4)转动连接,并且踏板(2)与机架(1)组成转动结构。

3.根据权利要求1所述的一种脚踩控制的自动剪指甲机,其特征在于:所述从动齿轮(7)与主动齿轮(4)啮合连接,且主动齿轮(4)通过定位槽(5)与机架(1)贯穿安装,并且从动齿轮(7)与凸轮(8)为一体化结构。
