专利号: 2020115680111
申请人: 江苏安全技术职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

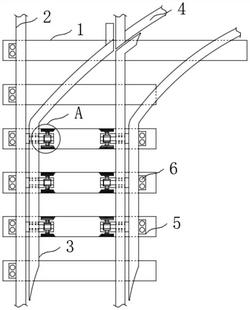

1.一种城市轨道交通的道岔结构,包括多个轨枕(1),其特征在于,多个所述轨枕(1)之间配合安装有两个固定轨(2),且两个固定轨(2)与其中对应的多个轨枕(1)之间均安装有连接机构;

多个所述轨枕(1)之间滑动连接有两个移动轨(3),且两个移动轨(3)与其中对应的多个轨枕(1)之间均安装有驱动机构,其中一个所述轨枕(1)上固定安装有分叉轨(4),且分叉轨(4)与两个移动轨(3)位置相对应;

对应的多个所述轨枕(1)的前后两端侧壁上均设有两个喷气槽(10),且每个喷气槽(10)上均固定安装有增压板(14),每个所述增压板(14)上均设有多个斜向下设置的导向孔(15),每个所述喷气槽(10)的内壁上均固定安装有进气座(11),对应的多个所述轨枕(1)上均固定安装有两个挤压气囊(12),且每个挤压气囊(12)与对应的两个进气座(11)之间均连通有连管(13);

两个所述移动轨(3)上均设有多个挤压机构,且每个挤压机构分别与对应的挤压气囊(12)相配合;

所述挤压机构由移动槽(17)、移动板(18)、压簧(19)、压板(23)、两个固定块(20)、两个固定杆(21)以及两个通孔(22)组成,所述移动槽(17)开设在移动轨(3)上,所述移动板(18)滑动连接在移动槽(17)上,所述压簧(19)安装在移动板(18)与移动槽(17)之间,两个所述固定块(20)分别固定安装在移动板(18)的前后两端侧壁上,两个所述固定杆(21)分别固定安装在两个固定块(20)上,两个所述通孔(22)分别开设在移动槽(17)的前后侧壁上,且两个通孔(22)分别与两个固定杆(21)相配合,所述压板(23)固定安装在两个固定杆(21)延伸至移动轨(3)外的两端之间,所述移动板(18)的长度大于滑块(7)的长度;

每个所述轨枕(1)底壁上均设有两个升降槽(24),且每个升降槽(24)上均滑动连接有插杆(25),每个所述轨枕(1)上均安装有两个拉动机构,且每个拉动机构分别与对应的插杆(25)相配合。

2.根据权利要求1所述的一种城市轨道交通的道岔结构,其特征在于,所述连接机构包括支撑块(5)以及多个紧固螺栓(6),所述支撑块(5)固定安装在固定轨(2)的外壁上,多个所述紧固螺栓(6)均螺纹连接在轨枕(1)上与支撑块(5)之间。

3.根据权利要求1所述的一种城市轨道交通的道岔结构,其特征在于,所述驱动机构包括滑块(7)、滑槽(8)以及丝杆(9),所述滑块(7)固定安装在移动轨(3)上,所述滑槽(8)开设在轨枕(1)上,所述丝杆(9)转动连接在滑槽(8)上,且丝杆(9)与滑块(7)螺纹连接。

4.根据权利要求1所述的一种城市轨道交通的道岔结构,其特征在于,所述喷气槽(10)上固定安装有滤网(16),且滤网(16)位于增压板(14)与进气座(11)之间。

5.根据权利要求1所述的一种城市轨道交通的道岔结构,其特征在于,所述拉动机构由环形槽(26)、滚珠螺母(27)、齿轮(28)、拉槽(35)以及齿条(29)组成,所述环形槽(26)开设在升降槽(24)的侧壁上,所述滚珠螺母(27)转动连接在环形槽(26)上,且滚珠螺母(27)与插杆(25)螺纹连接,所述齿轮(28)固定套设在滚珠螺母(27)上,所述拉槽(35)开设在轨枕(1)的侧壁上,且拉槽(35)与环形槽(26)互通,所述齿条(29)滑动连接在拉槽(35)上,且齿条(29)与齿轮(28)相啮合。

6.根据权利要求5所述的一种城市轨道交通的道岔结构,其特征在于,所述环形槽(26)的上下两侧壁均设有多个凹槽,每个所述凹槽上均滚动连接有圆珠(30)。

7.根据权利要求5所述的一种城市轨道交通的道岔结构,其特征在于,所述齿条(29)远离插杆(25)的一端固定安装有拉环(36),所述拉槽(35)上合页连接有防尘门(37)。
