专利号: 2020114898877
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

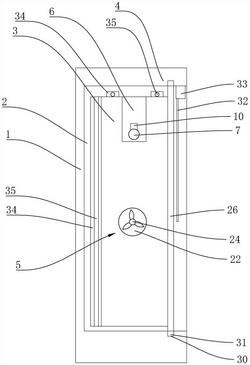

1.一种智能晾衣架控制系统,包括嵌入至墙体(1)内的外壳体(2),其特征在于,所述的外壳体(2)内设有烘干室(3),所述的烘干室(3)前侧设有密封门组件(4)且所述的外壳体(2)侧部还设有与烘干室(3)相连的排湿组件(5),所述的烘干室(3)上侧通过若干支撑杆(6)固连有水平设置的晾衣杆(7),且晾衣杆(7)上通过若干支撑杆(6)分隔成若干晾衣部(8),每个晾衣部(8)顶部均固连有若干间隔均匀设置且具有限位槽(9)的衣架限位块(10),所述的晾衣杆(7)内设有热风通道(11),所述的热风通道(11)内设有若干与晾衣部(8)相对应的电热棒(12),所述的电热棒(12)下侧设有若干沿竖直方向贯穿晾衣杆(7)的烘干孔(13);

还包括电热棒加热电路(14),所述的电热棒加热电路(14)包括与若干电热棒(12)并联的电源(15),所述的晾衣部(8)上还设有可控制与该晾衣部(8)相对应的电热棒(12)工作的加热控制模块(16);所述的加热控制模块(16)包括设置在限位槽(9)底部设有压力传感器(17),电热棒(12)与电源(15)之间还并联有若干开关(18),且每个压力传感器(17)对应一个开关,所述的压力传感器(17)通过控制器(19)与开关(18)相连;若干烘干孔(13)与若干衣架限位块(10)一一对应,且烘干孔(13)设置在与该烘干孔(13)相对应的衣架限位块(10)的正下方。

2.根据权利要求1所述的智能晾衣架控制系统,其特征在于,至少一根支撑杆(6)内设有与热风通道(11)相连的进风通道(20),所述的进风通道(20)顶部连有烘干风机(21)。

3.根据权利要求1所述的智能晾衣架控制系统,其特征在于,所述的衣架限位块(10)倾斜设置且限位槽(9)的中心线与衣架限位块(10)的中心线平行。

4.根据权利要求1所述的智能晾衣架控制系统,其特征在于,所述的排湿组件(5)包括设置在外壳体(2)侧部且水平设置的一号排湿通道(22),所述的墙体(1)内还设有与一号排湿通道(22)相连的二号排湿通道(23),所述的一号排湿通道(22)内设有排湿风机(24)。

5.根据权利要求1所述的智能晾衣架控制系统,其特征在于,所述的密封门组件(4)包括两个分别设置在外壳体(2)两侧的墙体(1)内的滑门槽(25),两个滑门槽(25)内各设有一个可沿水平方向往复运动的密封门(26),所述的密封门(26)中部设有透明玻璃(27),所述的墙体(1)内还嵌设有两个分别与两个密封门(26)相连的驱动组件(28)。

6.根据权利要求5所述的智能晾衣架控制系统,其特征在于,所述的驱动组件(28)包括水平设置的直线驱动器(29),滑门槽(25)的上下侧还设有限位滑槽(30),所述的密封门(26)上下端设有插入至限位滑槽(30)内的限位滑块(31),所述的直线驱动器(29)的输出轴穿过限位滑槽(30)并与限位滑块(31)相连。

7.根据权利要求1所述的智能晾衣架控制系统,其特征在于,所述的外壳体(2)顶部和外壳体(2)远离密封门组件(4)一侧还分别设有若干灯管安装槽(34),所述的灯管安装槽(34)内设有若干紫外线灯(35)。

8.根据权利要求7所述的智能晾衣架控制系统,其特征在于,所述的密封门(26)外侧还设有电动卷帘(32),所述的电动卷帘(32)通过两根连接杆(33)固定在墙体(1)上。
