1.一种制备PPEs高荧光纳米粒子方法，其特征在于，包括以下步骤：S1.合成PPEs‑OH

在施楞克烧瓶中，将2‑（2,5‑二碘‑4‑甲基）苯乙醇、1,4‑二乙炔基‑2,5‑二辛氧基苯和哌啶按照物质的量1 3:1 3:1 3.3混合溶解到四氢呋喃中，加入0.00001 1当量的双三苯基~ ~ ~ ~

磷二氯化钯（(PPh3)2PdCl2）和0.00001~1当量的碘化亚铜（CuI），在室温下搅拌20‑28h；所得聚合物用二氯甲烷提取至少2次，真空蒸发去除溶剂，得到固体，再先后用5%‑20%氨和5%‑

20%盐酸洗涤；减压抽滤去除溶剂；得到产物，再用二氯甲烷溶解，用甲醇沉降，过滤，此过程重复至少2次，得到深绿色固体；

S2.对S1制备的PPEs‑OH进行修饰，得到PCL‑PPEs取S1步骤制备的PPEs‑OH样品在50℃‑90℃油泵真空下干燥后加入ε‑己内酯，其中PPEs‑OH与ε‑己内酯（PCL）按1:1‑1:1500（摩尔比）比例投料，将混合物加热到70‑140℃，直到聚合物溶解，加入0.01 1当量二价亚锡化合物作为催化剂，混合物变成固体后，反应停~

止，将产品溶于氯仿中，用甲醇沉降后过滤，在油泵真空下干燥得到PCL修饰的PPEs；

S3.将PPEs‑PCL和PEG‑PCL共组装将0.1‑100 mg 所述PCL修饰的PPEs（PPEs‑PCL）与0‑1000 mg PCL2K‑PEG5K共溶于1‑

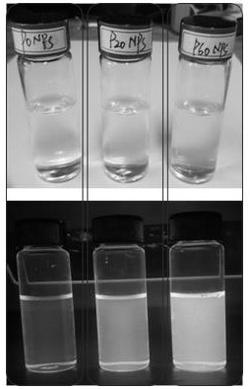

100ml四氢呋喃中，然后把四氢呋喃溶液缓慢滴加到10‑1000 ml水中制得溶液，去除四氢呋喃，并在‑20℃至‑50℃下冻干，得到黄色粉末状的PPEs荧光纳米粒子。

2.根据权利要求1所述的一种制备PPEs高荧光纳米粒子方法，其特征在于，所述PPEs‑OH分子量的范围为500‑10000 g/mol，浓度范围为0.01 mM‑100 mM，所述PCL分子量的范围为0‑150000 g/mol，浓度范围为0.1 mM‑10000 mM。

3.根据权利要求1所述的一种制备PPEs高荧光纳米粒子方法，其特征在于，所述S2中的ε‑己内酯（PCL）分子量在0‑150000 g/mol。

4.根据权利要求1所述的一种制备PPEs高荧光纳米粒子方法，其特征在于，所述催化剂为辛酸亚锡或锡(II)2‑乙基己酸。

5.根据权利要求4所述的一种制备PPEs高荧光纳米粒子方法，其特征在于，所述辛酸亚锡或锡(II)2‑乙基己酸物质的量范围为0.1 mM‑10000 mM。

6.根据权利要求1所述的一种制备PPEs高荧光纳米粒子方法，其特征在于，所述S3中去除四氢呋喃的方法是用透析袋透析。
