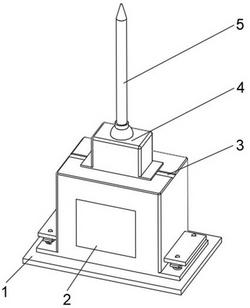

1.一种避雷器稳定安装座，包括底座(1)和安装在底座(1)上的防护外壳(2)，其特征在于，所述防护外壳(2)的内部在底座(1)上浇筑成型固定有混凝土座(7)，混凝土座(7)上固定有安装座(18)，安装座(18)的中部一体成型固定有安装筒(19)，避雷针(5)的底端插入到安装筒(19)内固定，避雷针(5)的顶端通过减震壳(4)伸出防护外壳(2)上方。

2.根据权利要求1所述的一种避雷器稳定安装座，其特征在于，所述安装座(18)的两端对称螺纹连接有定位螺栓(17)，且安装座(18)通过定位螺栓(17)固定在混凝土座(7)上，定位螺栓(17)的侧壁上设有防滑纹。

3.根据权利要求1所述的一种避雷器稳定安装座，其特征在于，所述防护外壳(2)的内部顶面两端分别与一根竖直安装的伸缩杆顶端固定连接，伸缩杆的底端与防滑套(12)的顶面固定连接，防滑套(12)的内壁上开设有与定位螺栓(17)形状相同的凹槽，伸缩杆上套设有始终处于压缩状态的第二弹簧(13)，防滑套(12)位于定位螺栓(17)的正上方。

4.根据权利要求1所述的一种避雷器稳定安装座，其特征在于，所述混凝土座(7)的中部开设有接线槽(14)。

5.根据权利要求1所述的一种避雷器稳定安装座，其特征在于，所述防护外壳(2)的前端面上通过铰链转动安装有箱门。

6.根据权利要求1所述的一种避雷器稳定安装座，其特征在于，所述安装筒(19)上螺纹连接有旋钮(26)，安装筒(19)和避雷针(5)的底端侧面对应位置开设有键槽，键槽内设置有固定键(25)。

7.根据权利要求1所述的一种避雷器稳定安装座，其特征在于，所述防护外壳(2)的两侧底面对称一体成型固定有连接座(6)，连接座(6)的前部和后部均滑动安装有竖直的定位销(10)，底座(1)上对应定位销(10)的位置开设有竖直的定位孔(15)，定位销(10)的底端插入定位孔(15)中对防护外壳(2)进行水平方向的限位，混凝土座(7)两侧对称开设有限位槽(16)，限位槽(16)内滑动安装有水平的限位板(11)，限位板(11)伸出防护外壳(2)的两侧，定位销(10)的顶端穿过限位板(11)上方并与限位板(11)滑动连接，定位销(10)位于限位板(11)和连接座(6)之间的部分套设有第一弹簧(8)，第一弹簧(8)的底端与连接座(6)的顶面固定连接，第一弹簧(8)的顶端分别与限位块(9)的底面两端固定连接，限位块(9)的两端均焊接固定在定位销(10)上。

8.根据权利要求1所述的一种避雷器稳定安装座，其特征在于，所述防护外壳(2)的顶部开设有水平的滑槽(3)，减震壳(4)的两侧底部对称一体成型固定有滑块(21)，滑块(21)与滑槽(3)滑动连接，且滑块(21)底面通过螺钉固定有与滑槽(3)滑动连接的密封橡胶垫，防护外壳(2)的顶面中部焊接固定有与避雷针(5)滑动连接的固定块(23)，固定块(23)的两侧分别与一根水平安装的第三弹簧(22)的一端固定连接，第三弹簧(22)的另一端与减震壳(4)的两侧内壁固定连接，减震壳(4)的顶部中部嵌入式安装有球形的安装球(20)，安装球(20)内一体成型固定有限位筒(24)。

9.一种避雷针稳定安装底座的安装方法，包括如下步骤：步骤一：首先将防护外壳(2)套在混凝土座(7)上，并通过定位销(10)插入到定位孔(15)中，对防护外壳(2)水平方向上的安装进行定位；

步骤二：将限位块(9)下压，再将限位板(11)穿过防护外壳(2)插入到限位槽(16)中，随后松开限位块(9)，使定位销(10)穿过限位板(11)上方，从而对限位板(11)进行固定，完成将防护外壳(2)安装在底座(1)上的操作；

步骤三：将避雷针(5)依次通过减震壳(4)和固定块(23)插入到安装筒(19)中，然后将固定键(25)放入到键槽中，最后转动旋钮(26)，将固定键(25)固定在键槽中，从而对避雷针(5)进行固定。
