专利号: 2020114340042
申请人: 湖南奥鑫新能源车业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

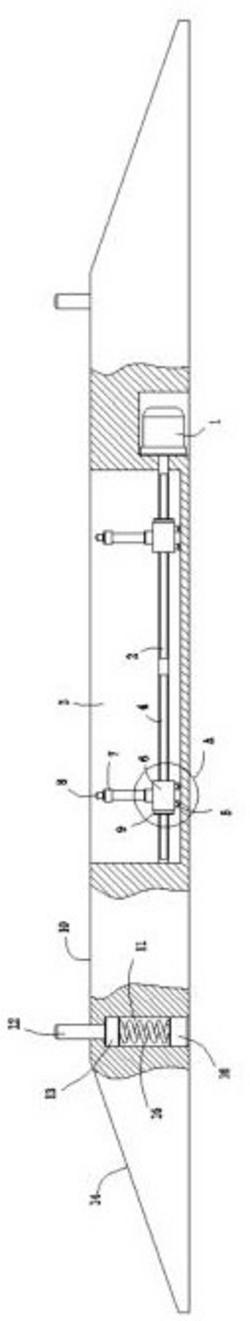

1.一种新能源电动环卫车底盘负载检测装置,其特征在于,包括一检测座(10),所述检测座(10)长度方向两端各设有一斜坡形式的滑道(14),所述检测座(10)顶部设有盲孔形式的安装槽(3),所述安装槽(3)内设有两个滑动座(6),所述滑动座(6)滑动连接在安装槽(3)内,且其上竖直安装有驱动元件,所述驱动元件上驱动连接有压力传感器(8),两个所述滑动座(6)由驱动件驱动其水平相对移动,进而调节两个所述压力传感器(8)的检测间距,所述驱动元件驱动压力传感器(8)上移,所述检测座(10)长度方向两端各两两成对地设有用于对电动环卫车车轮进行限位的限位件。

2.如权利要求1所述的一种新能源电动环卫车底盘负载检测装置,其特征在于,所述滑动座(6)底部安装有多个滚轮(5),所述滚轮(5)与安装槽(3)的槽底壁相抵,进而使所述滑动座(6)滑动连接在安装槽(3)内。

3.如权利要求1所述的一种新能源电动环卫车底盘负载检测装置,其特征在于,所述驱动元件为液压缸(7),所述液压缸(7)与压力传感器(8)驱动连接。

4.如权利要求1所述的一种新能源电动环卫车底盘负载检测装置,其特征在于,所述驱动件包括水平转动连接在检测座(10)内的驱动轴,所述驱动轴长度方向两端分别设有螺纹旋向相反的第一丝杆部(2)、第二丝杆部(4),两个所述滑动座(6)上各水平嵌装有丝杆螺母(9),两个所述丝杆螺母(9)分别螺纹套装在第一丝杆部(2)、第二丝杆部(4)上,所述驱动轴由安装在检测座(10)内的伺服电机(1)驱动其转动,相应的,所述检测座(10)内设有供伺服电机(1)安装的安装空间。

5.如权利要求1所述的一种新能源电动环卫车底盘负载检测装置,其特征在于,所述滑道(14)斜面角度不大于25度。

6.如权利要求1所述的一种新能源电动环卫车底盘负载检测装置,其特征在于,所述限位件包括竖直滑配穿出检测座(10)的限位轴(12),所述限位轴(12)下端同轴设有一滑动块(13),相应的,所述检测座(10)内设有供滑动块(13)卡合的、且能竖直自由滑动的卡槽(11),所述卡槽(11)的槽底安装有电磁铁(16),所述电磁铁(16)与滑动块(13)之间设有弹性件,所述弹性件弹性抵顶滑动块(13)并驱动滑动块(13)朝上移动,使所述限位轴(12)凸出至检测座(10)上方,进而对车轮进行限位。

7.如权利要求6所述的一种新能源电动环卫车底盘负载检测装置,其特征在于,所述弹性件为竖直安装在卡槽(11)内的压缩弹簧(15),所述压缩弹簧(15)弹力方向两端分别弹性抵顶滑动块(13)及电磁铁(16),自然状态下,所述压缩弹簧(15)处于拉伸状态,进而驱动所述滑动块(13)朝上移动,使所述限位轴(12)凸出至检测座(10)上方。
