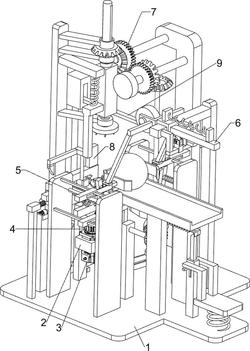

1.一种农业用土豆皮切削设备,其特征在于,包括有:底板(1),底板(1)用于安装整个设备;
第一支撑板(2),第一支撑板(2)设置在底板(1)顶部的一侧;
伺服电机(3),伺服电机(3)设置在第一支撑板(2)上;
第一全齿轮(4),一个第一全齿轮(4)设置在伺服电机(3)输出轴上,第一全齿轮(4)的数量为三个;
送料机构(5),送料机构(5)设置在底板(1)顶部;
下压机构(6),下压机构(6)设置在底板(1)顶部的另一侧;
旋转机构(7),旋转机构(7)设置在下压机构(6)上;
切削机构(8),切削机构(8)设置在底板(1)与送料机构(5)之间;
滑动杆(9),滑动杆(9)滑动式设置在底板(1)顶部的固定板内,滑动杆(9)与固定板内顶部之间连接有弹性件。
2.按照权利要求1所述的一种农业用土豆皮切削设备,其特征在于,送料机构(5)包括有:第二支撑板(50),第二支撑板(50)均匀设置在底板(1)顶部的一侧,第二支撑板(50)的数量为四个;
第一转轴(51),第一转轴(51)转动式设置在底板(1)顶部靠近第一支撑板(2)的一侧,第一转轴(51)上连接有一个第一全齿轮(4),与伺服电机(3)上的第一全齿轮(4)相啮合;
第一支撑杆(52),第一支撑杆(52)设置在底板(1)顶部靠近第一支撑板(2)的一部;
第二支撑杆(53),第二支撑杆(53)设置在底板(1)顶部中间;
载料板(54),载料板(54)设置在底板(1)顶部中部;
第一弹簧(56),第一弹簧(56)设置在底板(1)顶部远离第二支撑板(50)的一侧;
踏板(55),踏板(55)设置在第一弹簧(56)顶部;
第二转轴(57),第二转轴(57)转动式设置在第一支撑杆(52)上;
第三转轴(59),第三转轴(59)转动式设置在载料板(54)下部的固定板上;
第一锥齿轮(58),第一锥齿轮(58)分别设置在第一转轴(51)、第二转轴(57)和第三转轴(59)上,第二转轴(57)靠近第一支撑板(2)一侧的第一锥齿轮(58)与第一转轴(51)上的第一锥齿轮(58)相啮合,第二转轴(57)靠近第一弹簧(56)一侧的第一锥齿轮(58)与第三转轴(59)上的第一锥齿轮(58)相啮合,第一锥齿轮(58)的数量为七个,下压机构(6)上也设有第一锥齿轮(58);
转柱(510),转柱(510)设置在第三转轴(59)上;
第一缺齿环(511),第一缺齿环(511)设置在转柱(510)上;
第一卡柱(512),第一卡柱(512)滑动式设置在第三转轴(59)的一侧,第一卡柱(512)的数量为两个;
第二弹簧(513),第二弹簧(513)设置在第一卡柱(512)之间;
齿条板(514),齿条板(514)滑动式设置在载料板(54)下部的固定板之间,齿条板(514)与第一缺齿环(511)相啮合;
第三弹簧(515),第三弹簧(515)设置在齿条板(514)与载料板(54)底部之间;
第四转轴(516),第四转轴(516)分别转动式设置在一侧的第二支撑板(50)之间,第四转轴(516)的数量为两个;
连杆(519),连杆(519)分别转动式设置在第四转轴(516)上;
第四弹簧(517),第四弹簧(517)分别设置在连杆(519)与靠近第一弹簧(56)一侧的第二支撑板(50)之间,第四弹簧(517)的数量为两个;
第一扭簧(518),第一扭簧(518)分别设置在第四转轴(516)与连杆(519)之间,第一扭簧(518)的数量为两个;
第一活动杆(520),第一活动杆(520)分别滑动式设置在第二支撑板(50)之间,第一活动杆(520)的数量为两个;
第二活动杆(521),第二活动杆(521)分别滑动式设置在第二支撑板(50)之间,第二活动杆(521)的数量为两个;
夹板(522),夹板(522)分别滑动式设置在第二活动杆(521)内侧,夹板(522)的数量为两个;
第六弹簧(526),第六弹簧(526)分别设置在夹板(522)与第二活动杆(521)之间;
支撑架(523),支撑架(523)设置在底板(1)顶部靠近第一支撑板(2)的一侧;
第二卡柱(524),第二卡柱(524)对称滑动式设置在支撑架(523)上,第二卡柱(524)的数量为两个,两个第二卡柱(524)相连接;
第五弹簧(525),第五弹簧(525)分别设置在第二卡柱(524)与支撑架(523)内部之间;
套杆(527),套杆(527)设置在底板(1)顶部靠近第一弹簧(56)的一侧;
卡块(528),卡块(528)滑动式设置在套杆(527)内部;
第七弹簧(529),第七弹簧(529)设置在卡块(528)与套杆(527)之间,卡块(528)与踏板(55)相接触。
3.按照权利要求1所述的一种农业用土豆皮切削设备,其特征在于,下压机构(6)包括有:第三支撑板(60),第三支撑板(60)设置在底板(1)顶部的一侧;
第三支撑杆(61),第三支撑杆(61)设置在底板(1)顶部靠近第三支撑板(60)的一侧;
第四支撑杆(63),第四支撑杆(63)设置在底板(1)顶部靠近第二支撑板(50)的一侧;
第五转轴(62),第五转轴(62)转动式设置在底板(1)顶部中部;
活动架(64),活动架(64)滑动式设置在第三支撑杆(61)远离第三支撑板(60)的一侧;
第八弹簧(65),第八弹簧(65)设置在活动架(64)与第三支撑杆(61)之间;
第六转轴(66),第六转轴(66)转动式设置在活动架(64)靠近第一支撑板(2)的一侧;
第一橡胶轮(67),第一橡胶轮(67)设置在第六转轴(66)上;
第七转轴(68),第七转轴(68)分别转动式设置在第三支撑板(60)上,第七转轴(68)的数量为两个,第五转轴(62)与靠近第一弹簧(56)一侧的第七转轴(68)均与第一锥齿轮(58)连接,2个第一锥齿轮(58)相啮合;
第二橡胶轮(69),第二橡胶轮(69)设置在靠近第一弹簧(56)一侧的第七转轴(68)上,第一橡胶轮(67)与第二橡胶轮(69)相配合;
第一压轴(610),第一压轴(610)活动式设置在第四支撑杆(63)上部;
轴承(611),轴承(611)转动式设置在第一压轴(610)上部;
橡胶块(612),橡胶块(612)转动式设置在第一压轴(610)下部,橡胶块(612)与第一橡胶轮(67)相配合;
第九弹簧(613),第九弹簧(613)设置在橡胶块(612)与第四支撑杆(63)之间;
第八转轴(614),第八转轴(614)转动式设置在第三支撑杆(61)下部;
第一楔形块(616),第一楔形块(616)设置在第八转轴(614)上;
第二扭簧(615),第二扭簧(615)设置在第八转轴(614)上;
挡板(617),挡板(617)滑动式设置在活动架(64)底部;
第十弹簧(618),第十弹簧(618)设置在挡板(617)与活动架(64)内部之间。
4.按照权利要求2或3所述的一种农业用土豆皮切削设备,其特征在于,旋转机构(7)包括有:传动组件(70),传动组件(70)设置在第一转轴(51)与第五转轴(62)之间;
第二全齿轮(71),第二全齿轮(71)分别设置在第七转轴(68)上,第二全齿轮(71)的数量为两个,2个第二全齿轮(71)相啮合;
第二锥齿轮(72),第二锥齿轮(72)分别设置在靠近第四支撑杆(63)一侧的第七转轴(68)与第一压轴(610)上,第二锥齿轮(72)的数量为两个,2个第二锥齿轮(72)相啮合;
第二压轴(73),第二压轴(73)转动式设置在支撑架(523)上,第二压轴(73)底部连接有一个第一全齿轮(4),与伺服电机(3)输出轴上的第一全齿轮(4)相啮合。
5.按照权利要求4所述的一种农业用土豆皮切削设备,其特征在于,切削机构(8)包括有:第九转轴(80),第九转轴(80)转动式设置在第一支撑板(2)上,第九转轴(80)与第一转轴(51)上均连接有第一锥齿轮(58),2个第一锥齿轮(58)相啮合;
第二缺齿环(81),第二缺齿环(81)设置在第九转轴(80)上;
支撑块(83),支撑块(83)设置在底板(1)顶部靠近第一支撑板(2)的一侧;
齿条框(82),齿条框(82)滑动式设置在支撑块(83)内,齿条框(82)与第二缺齿环(81)相啮合;
第三卡柱(84),第三卡柱(84)滑动式设置在支撑块(83)上部;
第十一弹簧(85),第十一弹簧(85)设置在第三卡柱(84)与支撑块(83)之间;
第五支撑杆(86),第五支撑杆(86)设置在底板(1)顶部靠近支撑块(83)的一侧;
活动柱(87),活动柱(87)滑动式设置在第五支撑杆(86)上部;
第十二弹簧(88),第十二弹簧(88)设置在活动柱(87)与第五支撑杆(86)之间;
第十转轴(89),第十转轴(89)转动式设置在第二支撑板(50)上;
第二楔形块(811),第二楔形块(811)设置在第十转轴(89)上;
第三扭簧(810),第三扭簧(810)设置在第二楔形块(811)与第十转轴(89)之间;
第四卡柱(812),第四卡柱(812)滑动式设置在第九转轴(80)的一侧内部,第四卡柱(812)的数量为两个;
第十三弹簧(813),第十三弹簧(813)设置在第四卡柱(812)之间。
6.按照权利要求1所述的一种农业用土豆皮切削设备,其特征在于,滑动杆(9)与固定板之间连接有弹性件。
7.按照权利要求4所述的一种农业用土豆皮切削设备,其特征在于,第二压轴(73)的端部连接有压板,用于对土豆进行夹紧。
8.按照权利要求5所述的一种农业用土豆皮切削设备,其特征在于,齿条框(82)远离支撑块(83)的一侧连接有切刀,用于对土豆进行削皮。
