1.一种氧化亚铜树枝状晶体的制备方法，其特征在于，具体步骤如下：将铜盐加入到去离子水中溶解，再往铜盐溶液中加入N，N-二甲基甲酰胺，羧酸衍生物，将混合溶液转移至聚四氟乙烯内胆中，将内胆盖好并转入高压釜中，缓慢升温至140℃保持

24h；

待反应结束后，关闭加热缓慢降至室温，产物分别用无水乙醇、去离子水洗涤3-5遍，

60-80℃烘干，即得到树枝状氧化亚铜。

2.根据权利要求1所述的一种氧化亚铜树枝状晶体的制备方法，其特征在于：所述的铜盐为乙酸铜。

3.根据权利要求1所述的一种氧化亚铜树枝状晶体的制备方法，其特征在于：所述羧酸衍生物是草酸钾，醋酸钠，乙酸乙酯中的一种。

4.根据权利要求1所述的一种氧化亚铜树枝状晶体的制备方法，其特征在于：所述原料用量为：铜盐2-3mmol、去离子水6-14ml、N，N-二甲基甲酰胺4-8ml、羧酸衍生物1mmol。

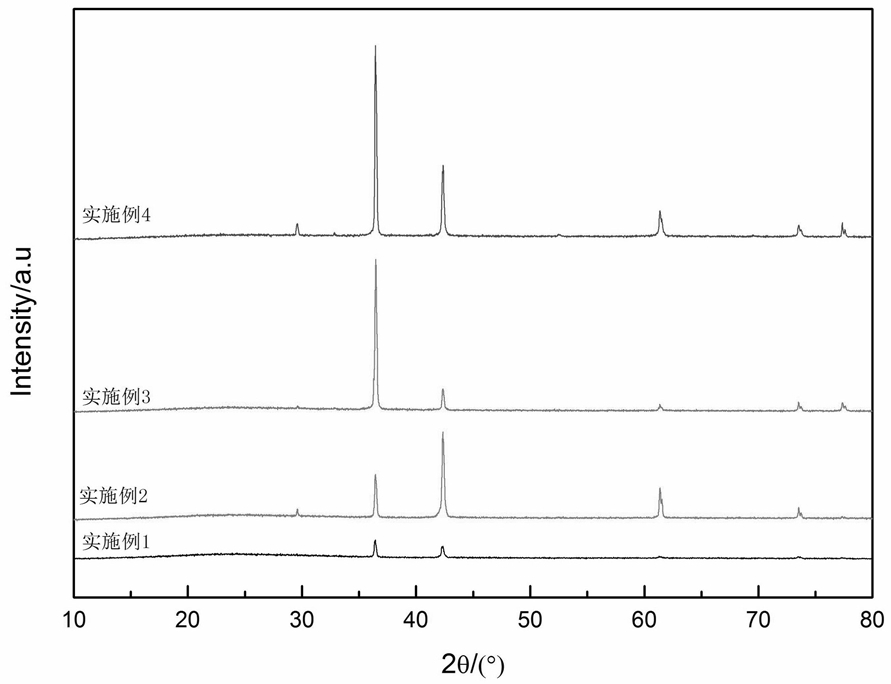

5.根据权利要求1-4任一项所述制备方法制得的氧化亚铜树枝状晶体，其特征在于：所述氧化亚铜树枝状晶体为二维树枝状，其主枝与侧枝互为90°夹角，晶体属于等轴晶系，空间群为 225，晶胞参数a0=0.4269 nm，α=β=γ=90°。

6.根据权利要求1-4任一项所述制备方法制得氧化亚铜树枝状晶体在制备降解有机染料的光催化剂中应用。
