专利号: 2020111580237
申请人: 唐山学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

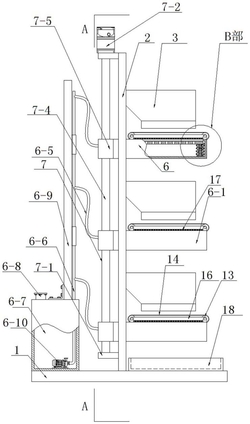

1.一种垂直绿化帷幕灌溉结构,它包含底板(1)、支撑板(2)和种植槽(3);底板(1)上垂直固定设置有支撑板(2),支撑板(2)的右侧壁上等间距固定设置有数个种植槽(3);其特征在于:它还包含高度调节机构(7)和灌溉机构(6);种植槽(3)的内底面上矩阵式开设有数个透水孔(4),种植槽(3)的内底面上侧贴设有网纱层(5);所述的灌溉机构(6)包含供水槽(6-

1)、分管(6-5)、总管(6-6)、网板(6-2)、伸缩杆(6-3)、压缩弹簧(6-4)、储水箱(6-7)和抽吸泵(6-10);每个种植槽(3)的下侧均设置有供水槽(6-1),种植槽(3)的底部活动插设在供水槽(6-1)上侧的开口端内,供水槽(6-1)的内部设置有网板(6-2),网板(6-2)底面的四个角上均垂直固定设置有伸缩杆(6-3),伸缩杆(6-3)的下端固定设置在供水槽(6-1)的内底面上,伸缩杆(6-3)上套设有压缩弹簧(6-4),压缩弹簧(6-4)的上端与网板(6-2)的底面相抵触设置,压缩弹簧(6-4)的下端与供水槽(6-1)的内底面相抵触设置;供水槽(6-1)的左侧壁中部固定连接有分管(6-5),分管(6-5)的另一端活动穿过支撑板(2)后,通过多通接头与总管(6-6)连接;支撑板(2)左侧的底板(1)上固定设置有储水箱(6-7),储水箱(6-7)的顶面上固定设置有进水口(6-8),储水箱(6-7)的顶面上垂直固定设置有支撑杆(6-9),总管(6-6)通过管卡固定设置在支撑杆(6-9)的右侧壁上;储水箱(6-7)的内底面上通过电机支架固定设置有抽吸泵(6-10),总管(6-6)的下端穿过储水箱(6-7)的顶面后,与抽吸泵(6-10)的输出端固定连接;所述的抽吸泵(6-10)与外部电源连接;

所述的高度调节机构(7)包含固定板(7-1)、导向杆(7-4)、导向座(7-5)、丝母座(7-6)、丝杆(7-3)和一号电机(7-2);支撑板(2)左侧壁的上下两侧对称固定设置有固定板(7-1),固定板(7-1)上部的后侧通过电机支架固定设置有一号电机(7-2),一号电机(7-2)的输出端上固定连接有丝杆(7-3),丝杆(7-3)的下端通过轴承旋转穿过上侧的固定板(7-1)后,通过轴承旋转设置在位于下侧的固定板(7-1)上;所述的一号电机(7-2)与外部电源连接;上下两侧的固定板(7-1)之间的前侧固定设置有导向杆(7-4),导向杆(7-4)的上下两端分别固定设置在上下两侧的固定板(7-1)上;供水槽(6-1)左侧壁的前后两侧分别设置有导向座(7-5)和丝母座(7-6),导向座(7-5)和丝母座(7-6)分别活动穿过支撑板(2)上的通槽后,伸设在支撑板(2)的左侧,导向座(7-5)滑动套设在导向杆(7-4)上,丝母座(7-6)通过螺纹与丝杆(7-3)旋转连接。

2.根据权利要求1所述的一种垂直绿化帷幕灌溉结构,其特征在于:所述的压缩弹簧(6-4)的外侧套设有伸缩套管(8),伸缩套管(8)的上端固定设置在网板(6-2)的底面上,伸缩套管(8)的下端固定设置在供水槽(6-1)的内底面上;伸缩套管(8)将伸缩杆(6-3)与供水槽(6-1)的内部的灌溉用水分离,减少伸缩杆(6-3)和压缩弹簧(6-4)产生的锈蚀现象。

3.根据权利要求1所述的一种垂直绿化帷幕灌溉结构,其特征在于:所述的供水槽(6-

1)上侧的开口端内侧壁上设置有凸缘(9),凸缘(9)与供水槽(6-1)为一体式机构,网板(6-

2)上侧面的四周边上设置有台阶槽(10),凸缘(9)活动嵌设在台阶槽(10)的内部;压缩弹簧(6-4)的反向压缩力作用下,台阶槽(10)与凸缘(9)卡设,网板(6-2)的上侧面与供水槽(6-

1)的上侧面相齐平设置,对网板(6-2)的位置进行限位。

4.根据权利要求1所述的一种垂直绿化帷幕灌溉结构,其特征在于:所述的供水槽(6-

1)上侧的开口端左右两侧的前后两端分别固定设置有轴座(11),相对应位置的前后两侧的轴座(11)之间通过轴承旋转设置有螺杆(12),螺杆(12)的后端穿过位于后侧的轴座(11)后,固定连接有同步轮(13),左右两侧的同步轮(13)通过同步带(14)传动连接,位于左侧的螺杆(12)的后端头上固定连接有二号电机(15),二号电机(15)通过电机支架固定设置在供水槽(6-1)的后侧壁上,所述的二号电机(15)与外部电源连接;左右两侧的螺杆(12)之间设置有调节板(16),调节板(16)的左右两端分别通过螺纹旋转套设在左右两侧螺杆(12)上;

调节板(16)的底面上固定设置有钢丝刷(17),钢丝刷(17)的下端与网板(6-2)的上侧面相接触设置;支撑板(2)右侧的底板(1)上固定设置有收集槽(18),收集槽(18)设置在供水槽(6-1)的下方;当装置使用一段时间之后,网板(6-2)上残留的垃圾或是植物叶片,二号电机(15)带动螺杆(12)转动,从而对调节板(16)的位置进行调节,调节板(16)带动钢丝刷(17)将网板(6-2)上的垃圾和植物叶片刷下,掉落到收集槽(18)的内部,对网板(6-2)进行清理。

5.根据权利要求4所述的一种垂直绿化帷幕灌溉结构,其特征在于:所述的供水槽(6-

1)后侧壁的上侧固定插设有溢水管(19),溢水管(19)与供水槽(6-1)的内部相连通设置;当供水槽(6-1)内部的水位较高时,溢水管(19)将溢出的水排入到收集槽(18)的内部进行收集、处理。

6.根据权利要求1所述的一种垂直绿化帷幕灌溉结构,其特征在于:它的工作原理:在种植槽(3)的内部种植绿化植物,绿化植物的泥土被网纱层(5)挡住,不会从透水孔(4)掉落;通过进水口(6-8)将储水箱(6-7)的内部装满水,在需要进行绿化帷幕灌溉时,打开抽吸泵(6-10),抽吸泵(6-10)将储水箱(6-7)内部的水源通过总管(6-6)和分管(6-5)输送到供水槽(6-1)的内部,供水槽(6-1)内部水位上升,直到供水槽(6-1)内部水充足,打开一号电机(7-2),一号电机(7-2)的输出端带动丝杆(7-3)转动,从而带动丝母座(7-6)和导向座(7-

5)分别在丝杆(7-3)和导向杆(7-4)上进行上下移动,进而使得供水槽(6-1)在支撑板(2)的右侧进行上下运动,当需要进行灌溉时,供水槽(6-1)上升,种植槽(3)的底部不断抵设在网板(6-2)的上侧面上,网板(6-2)在供水槽(6-1)的内部下降,伸缩杆(6-3)缩短,压缩弹簧(6-4)下降,种植槽(3)的底部浸没在供水槽(6-1)的内部,通过透水孔(4)不断将水吸收到种植土壤的内部,实现灌溉;灌溉结束时,打开一号电机(7-2),一号电机(7-2)的输出端反向转动,供水槽(6-1)下降,与种植槽(3)分离,种植槽(3)内多余的水分通过透水孔(4)掉落到供水槽(6-1)的内部,垃圾和植物叶片被网板(6-2)过滤。
