专利号: 2020111176506
申请人: 吉林农业科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

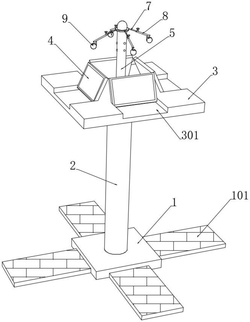

1.一种大学教学用英语智能教学器,包括底座(1),所述底座(1)的上端通过立柱(2)固定连接有交流台(3),所述交流台(3)的四周上端面均嵌设安装有平板(4),其特征在于:所述交流台(3)的四周上端面均开设有用于平板(4)旋转安装的收纳腔(301),所述收纳腔(301)的底端面包覆有柔性垫,所述交流台(3)的上端中部固定连接有声控柱(5),所述声控柱(5)的底端与立柱(2)的顶端相连通,所述声控柱(5)的顶端内部活动衔接有浮板(17),所述浮板(17)的上端通过压缩弹簧与声控柱(5)的内顶部固定连接,所述浮板(17)与声控柱(5)的内顶部之间形成一个腔体,所述腔体内填充有显色剂(18),所述声控柱(5)靠近顶端的外侧壁上环形分布有多个与平板(4)位置对应的显色柱(7),多个所述显色柱(7)的上端与腔体相连通;

所述声控柱(5)靠近顶端的内侧壁上分布有下信号接收片(13)和上信号接收片(14),所述上信号接收片(14)位于浮板(17)的下方,所述声控柱(5)与立柱(2)相衔接处安装有用于触发下信号接收片(13)、上信号接收片(14)以及浮板(17)的辅助系统,所述辅助系统的上端固定连接有与下信号接收片(13)、上信号接收片(14)相匹配的触发片(12),所述触发片(12)的顶端固定连接有与浮板(17)位置相对应的触发块,所述声控柱(5)的外侧壁上安装有与分别与下信号接收片(13)、上信号接收片(14)位置对应的下扬声器(15)和上扬声器(16),多个所述显色柱(7)的底端固定连接有奖励机构,所述显色柱(7)靠近奖励机构的一端内部安装有弹性触片组(701),所述奖励机构的内部安装有与弹性触片组(701)信号连接的奖励触发阀门;

所述辅助系统包括安装于立柱(2)顶端部的储水箱(10),所述储水箱(10)的底端安装有声音控制模块(19),所述立柱(2)的顶端部开设有与声控柱(5)内部相连通的导流腔,所述储水箱(10)与导流腔之间通过循环管相连接,所述循环管上安装有控制泵,所述声控柱(5)的内部活动衔接有升降柱(11),所述触发片(12)安装于升降柱(11)的上端一侧,利用声音控制模块(19)采集人体发出的声音,声音会转化为信号传输给后台系统,后台系统来控制储水箱(10)内部的水导入至声控柱(5)内,并有效推动升降柱(11)向上运动,从而根据学习者发声的声贝大小来控制水柱的高度,以声控来控制水柱的升降,水柱推动升降柱(11)向上运动以此触发下信号接收片(13)、上信号接收片(14)或者浮板(17),不同的声音大小得到不同的反馈效果。

2.根据权利要求1所述的一种大学教学用英语智能教学器,其特征在于:多个所述平板(4)均电连接有辅助耳机,所述底座(1)的四周侧壁上均固定连接有踏板(101)。

3.根据权利要求1所述的一种大学教学用英语智能教学器,其特征在于:所述声控柱(5)的顶端外侧部固定套设有衔接环(6),多个所述显色柱(7)的上端与衔接环(6)内部相连通,所述衔接环(6)与显色柱(7)位置相对应的一端通过导通管与腔体相连通,多个所述导通管的内部均安装有电磁阀。

4.根据权利要求1所述的一种大学教学用英语智能教学器,其特征在于:所述奖励机构包括固定连接于显色柱(7)下端的奖励柱(8),所述奖励柱(8)的下端固定连接有承接网兜(9),所述奖励柱(8)的内部开设有填充腔,所述奖励柱(8)靠近上端的侧壁上设有与填充腔相连通的进料口,所述填充腔内设有奖励物品。

5.根据权利要求4所述的一种大学教学用英语智能教学器,其特征在于:多组所述显色柱(7)与其相匹配的奖励柱(8)均向下倾斜设置,所述承接网兜(9)的上端开设有落料口,所述落料口位于奖励柱(8)的下端口下方。

6.根据权利要求5所述的一种大学教学用英语智能教学器,其特征在于:所述奖励触发阀门为安装于奖励柱(8)靠近底端内部的计量阀,所述弹性触片组(701)包括安装于显色柱(7)内部的一对电子触片,一对电子触片之间存有间隙,且位于上侧的电子触片通过弹簧连接于显色柱(7)内部。

7.根据权利要求1所述的一种大学教学用英语智能教学器,其特征在于:所述升降柱(11)的一侧开设有与下信号接收片(13)、上信号接收片(14)位置对应的活动腔,所述声控柱(5)的底端部安装有对升降柱(11)进行限位的限位环。
