专利号: 2020110838330
申请人: 中国二十二冶集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

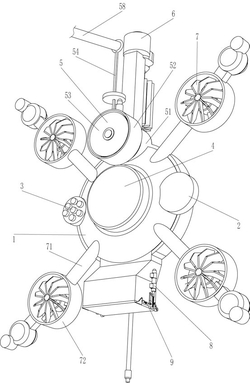

1.一种外墙美化施工用真石漆打磨器,其特征在于,包括有:安装盘(1)和打磨机构(4),所述安装盘(1)上安装有打磨机构(4),所述打磨机构(4)用于对真石漆进行打磨;

升降机构(5),所述升降机构(5)安装于所述安装盘(1)的上侧,所述升降机构(5)用于带动本装置沿竖直方向移动;

移动机构(6),所述移动机构(6)安装于所述升降机构(5)上,所述移动机构(6)用于带动本装置沿水平方向移动;打磨机构(4)包括有:驱动电机(41),所述驱动电机(41)嵌入式安装于所述安装盘(1)中部;

打磨盘(42),所述打磨盘(42)安装于所述驱动电机(41)的输出轴上;

打磨片(43),所述打磨片(43)均匀间隔的设置在所述打磨盘(42)的侧面;升降机构(5)包括有:第一减速电机(51),所述第一减速电机(51)安装于所述安装盘(1)的上侧;

防护罩(52),所述防护罩(52)固接于所述第一减速电机(51)的侧面;

绕线盘(53),所述绕线盘(53)安装于所述第一减速电机(51)的输出轴上,所述绕线盘(53)位于所述防护罩(52)内;

拉绳(54),所述拉绳(54)绕在所述绕线盘(53)上,所述拉绳(54)贯穿所述防护罩(52);

挂环(55),所述挂环(55)固接于所述拉绳(54)的端部;

挡板(56),所述挡板(56)固接于所述拉绳(54)上;

第一接触开关(57),所述第一接触开关(57)设置在所述防护罩(52)上,所述第一接触开关(57)与所述挡板(56)接触;

挂杆(58),所述挂杆(58)设置在所述挂环(55)内;

竖杆(59),所述竖杆(59)固接于所述安装盘(1)的下侧;

第二接触开关(510),所述第二接触开关(510)设置在所述竖杆(59)的端部。

2.如权利要求1所述的一种外墙美化施工用真石漆打磨器,其特征在于,移动机构(6)包括有:支柱(61),所述支柱(61)固接于所述第一减速电机(51)的上侧;

第二减速电机(62),所述第二减速电机(62)安装于所述支柱(61)的上端;

齿轮箱(63),所述齿轮箱(63)安装于所述支柱(61)的上部,所述第二减速电机(62)的输出轴与所述齿轮箱(63)的输入端固定连接;

橡胶辊(64),所述橡胶辊(64)安装于所述齿轮箱(63)的输出端,所述橡胶辊(64)与所述第一减速电机(51)的侧面转动式连接。

3.如权利要求2所述的一种外墙美化施工用真石漆打磨器,其特征在于,还包括有贴合机构(7),贴合机构(7)包括有:支脚(71),所述安装盘(1)的侧面绕圆周方向均匀间隔的固接有至少四根支脚(71);

导流环(72),所述支脚(71)的外端均固接有导流环(72);

伺服电机(73),每个导流环(72)内均安装有伺服电机(73);

扇叶(74),所述扇叶(74)安装于所述伺服电机(73)的输出轴上;

弧形腔壳(75),所述弧形腔壳(75)固接于所述导流环(72)上;

滚珠(76),所述滚珠(76)设置在所述弧形腔壳(75)内;

距离传感器(77),所述距离传感器(77)安装于所述弧形腔壳(75)上。

4.如权利要求3所述的一种外墙美化施工用真石漆打磨器,其特征在于,还包括有扬尘抑制机构(8),扬尘抑制机构(8)包括有:密封环(81),所述密封环(81)固接于所述安装盘(1)的外侧,所述竖杆(59)贯穿所述密封环(81);

收集框(82),所述收集框(82)固接于所述密封环(81)的下侧,所述竖杆(59)贯穿所述收集框(82);

翻盖(85),所述翻盖(85)转动式连接在所述收集框(82)的下侧;

电动推杆(86),所述收集框(82)的两侧均安装有电动推杆(86);

弹性绳(87),所述弹性绳(87)连接在所述电动推杆(86)的伸缩杆上,所述弹性绳(87)与所述翻盖(85)连接。

5.如权利要求4所述的一种外墙美化施工用真石漆打磨器,其特征在于,还包括有锁定机构(9),锁定机构(9)包括有:斜面板(91),两侧的电动推杆(86)的伸缩杆上均固接有斜面板(91);

导套(92),所述收集框(82)的两侧均安装有导套(92),所述导杆(93)滑动穿接于所述导套(92)内;

接触轮(94),所述接触轮(94)安装于所述导杆(93)的一端,所述接触轮(94)与所述斜面板(91)接触;

卡块(96),所述卡块(96)固接于所述导杆(93)的另一端;

弹簧(95),所述弹簧(95)绕接于所述导套(92)和所述卡块(96)之间;

卡板(97),所述翻盖(85)的两侧均固接有卡板(97),所述卡块(96)将卡板(97)卡住。

6.如权利要求1所述的一种外墙美化施工用真石漆打磨器,其特征在于:还包括有控制箱(2)和控制器(3),所述控制箱(2)固接于所述安装盘(1)的侧面,所述控制箱(2)内安装有开关电源、控制模块和电源模块,开关电源为整个装置供电,开关电源的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接,所述控制器(3)固接于所述安装盘(1)上远离所述控制箱(2)的一侧,所述控制器(3)上设有启动开关,启动开关用于启动整个装置;控制模块上连接有DS1302时钟电路和24C02电路;启动开关、第一接触开关(57)、第二接触开关(510)和距离传感器(77)都与控制模块通过电性连接,驱动电机(41)、第一减速电机(51)、第二减速电机(62)、伺服电机(73)和电动推杆(86)都与控制模块通过外围电路连接。
