专利号: 2020110668734
申请人: 金合民
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

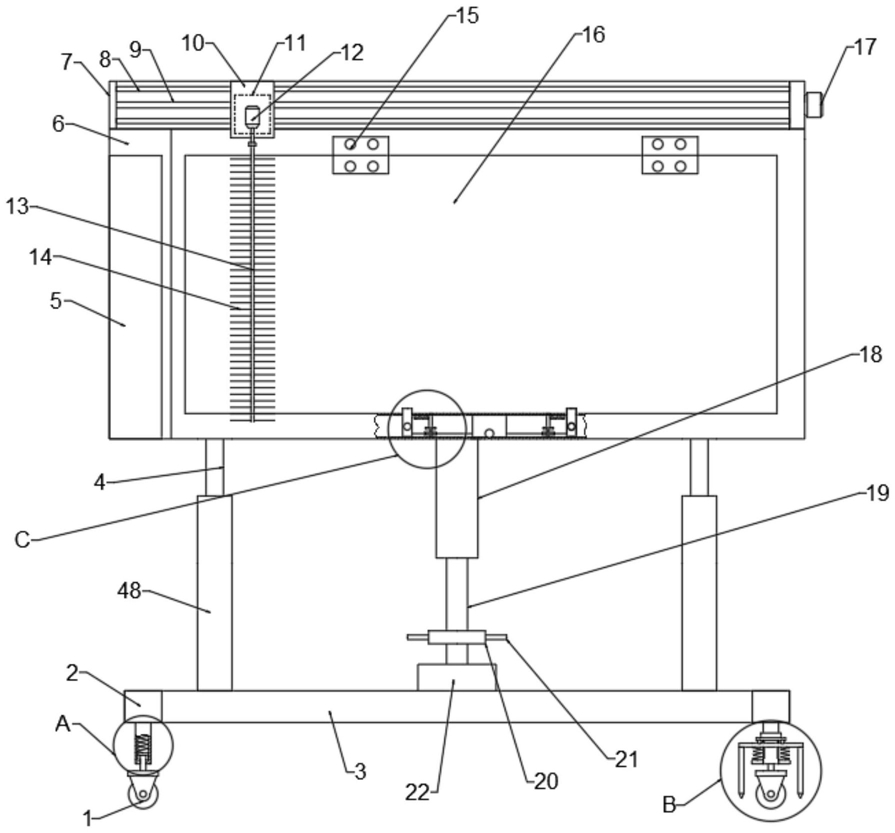

1.一种市政建设用广告展示装置,包括底板(3)、放置板(6)、升降机构、行走机构、开关机构和清扫机构,其特征在于,所述放置板(6)的表面开设置有放置槽并且固定安装设置有两个铰接件(15),两个所述铰接件(15)固定连接设置有与放置槽相契合的玻璃板(16),所述放置板(6)中靠近底端的位置开设有安装槽(32),所述开关机构设置在所述安装槽(32)中,开关机构包括光轴(43)、锁紧块(31)、第三弹簧(34)、导轮(36)和拉杆(39),所述安装槽(32)中固定安装设置有安装座(41)并且关于所述安装座(41)对称固定安装设置有两个所述光轴(43),光轴(43)的外围转动安装设置有所述锁紧块(31),锁紧块(31)的内壁上关于安装座(41)对称固定连接设置有两个固定块(33),两个所述固定块(33)和对应位置的锁紧块(31)之间连接设置有所述第三弹簧(34),固定块(33)的底面和安装槽(32)的底面之间固定连接设置有圆杆,所述圆杆上转动安装设置有所述导轮(36),所述拉杆(39)贯穿滑动安装设置在安装座(41)中并且外围固定安装设置有挡环(40),所述挡环(40)和安装座(41)之间安装设置有第四弹簧(42),安装座(41)位于安装槽(32)内部的一端在第四弹簧(42)的作用下与安装槽(32)的内壁抵触,安装座(41)位于安装槽(32)外部的一端固定安装设置有拉环(38),两个锁紧块(31)的底端和拉杆(39)之间均连接设置有绳索(37),所述绳索(37)绕过导轮(36),所述清扫机构包括第一电机(12)、转轴(13)和刷毛(14),所述转轴(13)固定安装设置在滑块(10)的侧面,所述转轴(13)与第一电机(12)的输出轴端传动连接设置,所述刷毛(14)固定连接设置在转轴(13)的外围并且与玻璃板(16)的表面接触,滑块(10)的侧面固定安装设置有包裹在第一电机(12)外围的保护壳(11),所述放置板(6)的侧面靠近一端的位置固定安装设置有清洁座(5),所述清洁座(5)的内壁之间固定连接设置有多个细杆,当刷毛(14)进入清洁座(5)中时,多个所述细杆与刷毛(14)交错接触设置,细杆的外围包裹设置有橡胶层。

2.根据权利要求1所述的一种市政建设用广告展示装置,其特征在于,所述升降机构包括转动件(22)、固定件(20)、螺纹杆(19)和内螺纹套(18),所述转动件(22)固定安装设置在底板(3)的顶面,所述螺纹杆(19)的底端转动安装设置在转动件(22)中并且外围固定安装设置有所述固定件(20),固定件(20)的外围周向固定连接设置有多个转动把手(21),所述内螺纹套(18)与螺纹杆(19)螺纹连接设置并且顶端与放置板(6)的底面固定连接设置。

3.根据权利要求2所述的一种市政建设用广告展示装置,其特征在于,所述底板(3)的顶面关于转动件(22)对称固定连接设置有两个支撑板(48),所述放置板(6)的底面关于内螺纹套(18)对称固定连接设置有两个第一滑杆(4),两个所述第一滑杆(4)远离放置板(6)的一端分别滑动贯穿到两个所述支撑板(48)的内部。

4.根据权利要求1所述的一种市政建设用广告展示装置,其特征在于,所述放置板(6)的顶面顶面两端固定连接设置有固定座(7),两个所述固定座(7)之间转动安装设置有丝杆(9)并且关于所述丝杆(9)对称固定连接设置有两个第二滑杆(8),一个固定座(7)的外侧固定安装设置有第二电机(17),丝杆(9)的靠近所述第二电机(17)的一端转动贯穿固定座(7)并与第二电机(17)的输出轴端传动连接设置,两个所述第二滑杆(8)上滑动安装设置有滑块(10),所述滑块(10)与丝杆(9)螺纹连接设置。

5.根据权利要求1所述的一种市政建设用广告展示装置,其特征在于,所述底板(3)的两侧对称固定连接设置有两对固定杆(2),所述行走机构包括空心柱(23)、柱体(24)、第一弹簧(25)和万向轮(1),所述固定杆(2)底面远离底板(3)的位置固定连接设置有空心柱(23),所述空心柱(23)的外围对称开设有两个滑槽(30)并且安装设置有固定机构,所述柱体(24)滑动贯穿到空心柱(23)的内部,柱体(24)位于空心柱(23)内部的一端固定安装设置有挡板(26),所述挡板(26)与空心柱(23)的内壁滑动连接设置且与空心柱(23)内部的顶端之间固定连接设置有所述第一弹簧(25),所述万向轮(1)安装设置在柱体(24)的底端。

6.根据权利要求5所述的一种市政建设用广告展示装置,其特征在于,所述固定机构包括调节环(46)、安装环(47)、滚珠(45)、固定环(28)和固定插杆(27),所述安装环(47)设置在所述空心柱(23)的外围并且内壁上对称固定连接设置有两个连接块(44),两个所述连接块(44)分别滑动连接设置在两个所述滑槽(30)中,所述固定环(28)固定安装设置在空心柱(23)的外围靠近其底端的位置并且与安装环(47)的底面之间周向固定连接设置有多个第二弹簧(29),所述固定插杆(27)设置有多个并且周向均匀固定连接设置在安装环(47)的底面,所述调节环(46)螺纹安装设置在空心柱(23)的外围并位于安装环(47)的上方,调节环(46)和安装环(47)之间周向安装设置有多个所述滚珠(45)。
