专利号: 2020110637986
申请人: 萧县润泽环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

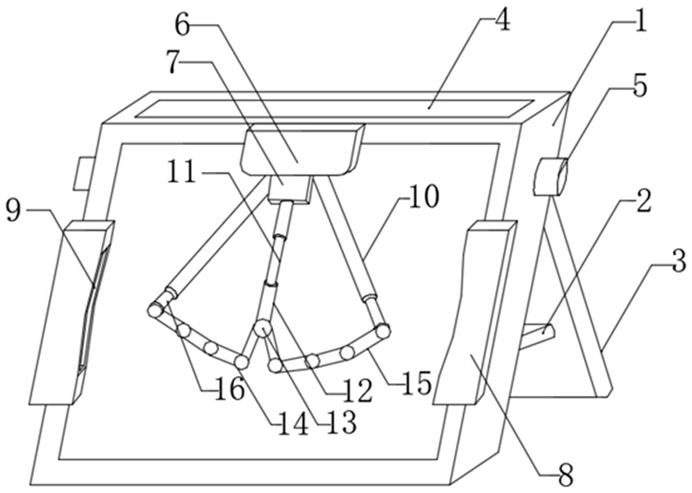

1.一种石板材圆弧切割装置,包括安装板,所述安装板的内部开设有安装槽,其特征在于,所述安装板正面的内壁安装有固定板,所述固定板的表面安装有转动电机的底端,所述安装板的正面安装有固定箱,所述转动电机设置在固定箱的内部,所述固定箱的底端安装有第二推杆电机,所述第二推杆电机的底端和转动电机的转动杆相连,所述转动电机的两侧分别安装有支撑柱,所述第二推杆电机的底端安装有第一连接杆。

2.根据权利要求1所述的一种石板材圆弧切割装置,其特征在于:所述安装板的背面的底部安装有横板,所述安装板背面的顶部转动连接有支撑板,所述横板的另一侧和支撑板的底部能够相互产生摩擦进行卡合,所述安装板的两侧均安装有第一推杆电机,两个所述第一推杆电机的另一端均安装有夹合板。

3.根据权利要求1所述的一种石板材圆弧切割装置,其特征在于:所述安装板正面的中部的两侧均安装有缓冲槽,所述缓冲槽的正面开设有弧形口,每个所述缓冲槽的内部的一侧均安装有第三推杆电机,每个所述第三推杆电机的的推杆均连接有第二压缩弹簧的一端,所述第二压缩弹簧的另一端连接有弧形圆板的一侧,所述弧形口的一端和弧形圆板的弧度相同。

4.根据权利要求1所述的一种石板材圆弧切割装置,其特征在于:所述第一连接杆的底端连接有连接柱的一端,所述连接柱的另一端连接有第一连接环的一端,所述第一连接环的两侧还活动连接有配合盒,所述配合盒的两端均安装有连接头,每个所述连接头的内部均开设有通孔,两个相邻的配合盒的连接头的通孔位置相互对应,任意两个相互对应的通孔间均活动安装有配合柱,所述配合柱的两端直径大于通孔的直径,所述配合柱的一端和配合柱的内部螺纹连接,且能自由拆卸。

5.根据权利要求4所述的一种石板材圆弧切割装置,其特征在于:所述第一连接环两侧所连接的配合盒的另一端,均安装有第二连接环,所述第二连接环的直径和重量分别小于第一连接环的直径和重量,两个所述第二连接杆的一端分别连接有支撑柱的一端,两个所述第二连接杆的另一端分别连接有第二连接环,若干个所述第二连接环通过设有的配合盒依次活动相连,并联连接至第一连接环的两侧。

6.根据权利要求5所述的一种石板材圆弧切割装置,其特征在于:任意两个所述第二连接环间安装有配合盒,所述配合盒顶端的一侧活动连接有第一挡板,所述配合盒顶端的另一侧活动连接有第二挡板,所述第一挡板的面积和第二挡板的面积均占配合盒底端面积的三分之一,所述第一连接环和第二连接环的背面均安装有切割头,所述安装在第一连接环的切割头的长度大于安装在第二连接环的切割头的长度。

7.根据权利要求1所述的一种石板材圆弧切割装置,其特征在于:两个所述支撑柱的内部的一侧均安装有两个定位块,两个所述定位块的另一端均安装有第一压缩弹簧,两个所述第一压缩弹簧的另一端均安装有卡合块,两个所述卡合块的内侧均开设有圆形槽,每个所述圆形槽的内壁均安装有防滑膜,两个所述圆形槽接触连接,两个所述第一压缩弹簧均为硬性弹簧,两个所述圆形槽的弧度能够对第一连接环一侧安装有切割头进行夹持。
