专利号: 2020110513733
申请人: 南京世算生物科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2025-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

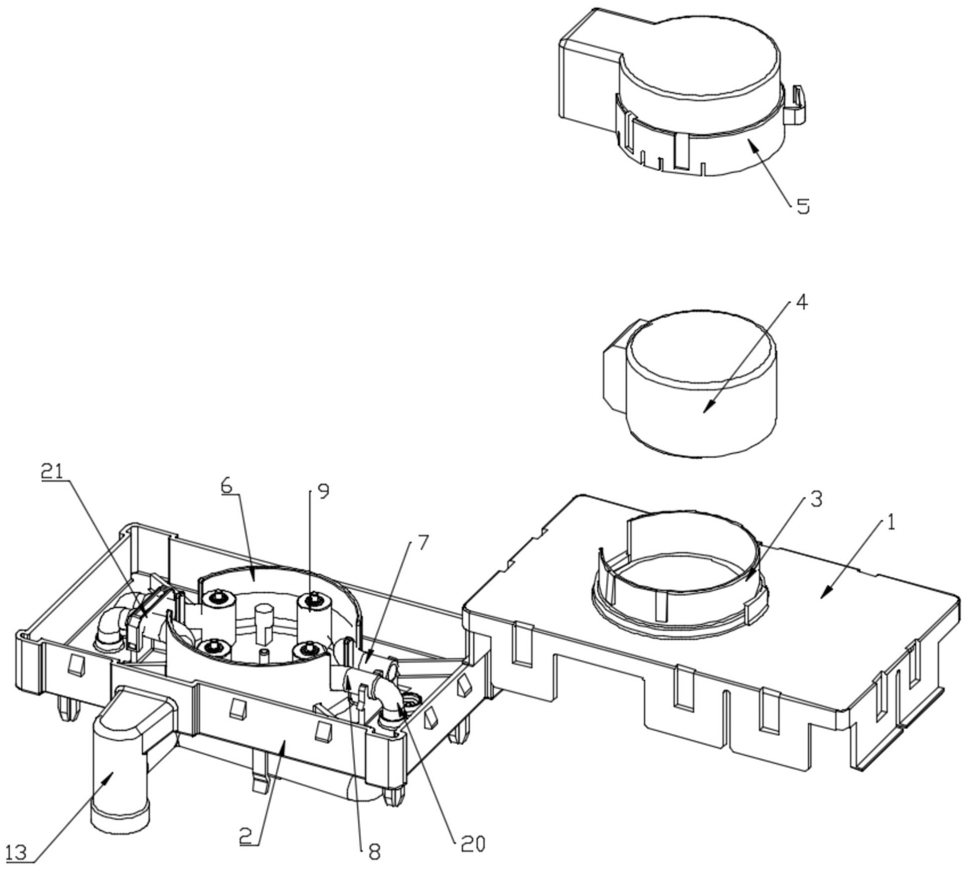

1.一种洗涤机洗涤剂添加泵,包括顶盖(1)和底盖(2),其特征在于:所述顶盖(1)和底盖(2)卡接,所述顶盖(1)上端面设有定位环(3),所述定位环(3)内设有电机(4),所述电机(4)外侧设有防护罩(5),所述防护罩(5)与定位环(3)卡接,所述底盖(2)内设有限位环(6),所述限位环(6)内设有软管一(7)和软管二(8),所述软管一(7)和软管二(8)在限位环(6)内对称分布,所述软管一(7)和软管二(8)的两端均露出限位环(6),所述软管一(7)和软管二(8)均与限位环(6)内壁贴合,所述限位环(6)内转动连接有滚轮(9),所述滚轮(9)有四个,四个所述滚轮(9)在限位环(6)内均匀分布,所述滚轮(9)与软管一(7)和软管二(8)贴合,所述限位环(6)内设有转盘(10),所述转盘(10)位于滚轮(9)内侧,所述转盘(10)与四个滚轮(9)相切,所述电机(4)的输出端与转盘(10)连接,所述底盖(2)下端面设有腔体一(11)和腔体二(12),所述底盖(2)侧面设有出水口(13),所述底盖(2)下端面腔体一(11)和腔体二(12)一侧设有壳体(14),所述壳体(14)与底盖(2)下端面卡接,所述壳体(14)内设有单向阀一(15)和单向阀二(16),所述底盖(2)下方设有进水管一(17)、进水管二(18)和出水管(19),所述进水管一(17)和进水管二(18)通过弯头(20)分别与软管一(7)和软管二(8)连通,所述进水管一(17)和进水管二(18)分别与腔体一(11)和腔体二(12)连通,所述出水管(19)与壳体(14)和出水口(13)连通,所述单向阀一(15)和单向阀二(16)通过弯头(20)分别与软管一(7)和软管二(8)连通。

2.根据权利要求1所述的一种洗涤机洗涤剂添加泵,其特征在于:所述软管一(7)和软管二(8)露出限位环(6)的两端通过卡扣(21)与底盖(2)连接。

3.根据权利要求1所述的一种洗涤机洗涤剂添加泵,其特征在于:所述进水管一(17)、进水管二(18)和出水管(19)通过管夹(22)与底盖(2)连接。

4.根据权利要求1所述的一种洗涤机洗涤剂添加泵,其特征在于:所述壳体(14)内设有密封圈。

5.根据权利要求1所述的一种洗涤机洗涤剂添加泵,其特征在于:所述底盖(2)内设有加强筋板(23),所述加强筋板(23)连接底盖(2)和限位环(6),所述加强筋板(23)有四块,四块所述加强筋板(23)均匀分布。

6.根据权利要求1所述的一种洗涤机洗涤剂添加泵,其特征在于:所述底盖(2)下端面设有定位柱(24)。
