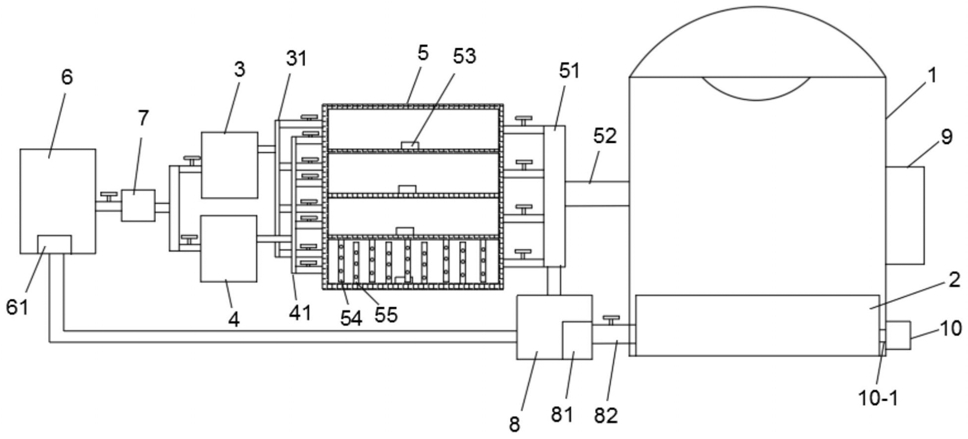

1.一种农业温室大棚智能温控系统，其特征在于，包括：棚体(1)，所述棚体(1)外设有多个缓存水箱(5)，每个所述缓存水箱(5)的进水端均与温控装置连接，不同所述缓存水箱(5)的出水端按照水温从高到低或从低到高的顺序依次与所述棚体(1)内流水通道的进水端连通，所述流水通道的出水端与所述棚体(1)外的集水箱(8)连通；

所述温控装置，用于根据所述棚体(1)内的当前温度和预设的目标温度的差值除以温控级数，确定相邻所述缓存水箱(5)的间隔温差；将当前温度作为基础温度，结合间隔温差，确定不同所述缓存水箱(5)内的缓存水温；根据缓存水温，向不同所述缓存水箱(5)内通入对应缓存温度的水；

所述温控装置包括：储水箱(6)，所述储水箱(6)通过温控器(7)与每个所述缓存水箱(5)的进水端连通；所述温控器(7)包括：压缩机组和控制模块，所述压缩机组和所述控制模块电连接；

所述控制模块包括：间隔温差确定单元、取暖缓存水温确定单元、降温缓存水温确定单元、驱动单元、取暖输送单元、降温输送单元；

所述间隔温差确定单元，用于对所述棚体(1)内的当前温度和预设的目标温度做差，用当前温度和目标温度的差值除以温控级数，将做除后的数值作为相邻所述缓存水箱(5)的间隔温差；其中，所述温控级数小于或等于缓存水箱(5)的数量；

所述取暖缓存水温确定单元，用于当当前温度小于目标温度时，将当前温度作为基础温度，将基础温度与间隔温差的和作为第一个所述缓存水箱(5)对应的缓存水温，缓存水温依次加基础温度，直到缓存水温等于目标温度时结束，将不同的缓存水温与不同的所述缓存水箱(5)对应关联；

所述降温缓存水温确定单元，用于当当前温度大于目标温度时，将当前温度作为基础温度，将基础温度与间隔温差的差作为第一个所述缓存水箱(5)对应的缓存水温，缓存水温依次减基础温度，直到缓存水温等于目标温度时结束，将不同的缓存水温与不同的所述缓存水箱(5)对应关联；

所述驱动单元，用于根据不同所述缓存水箱(5)对应的缓存水温，控制压缩机组输出一段时间缓存水温的水进入对应所述缓存水箱(5)内；

所述取暖输送单元，用于按照水温从低到高的顺序，控制不同所述缓存水箱(5)内的水依次进入流水通道；

所述降温输送单元，用于按照温度从高到低的顺序，控制不同所述缓存水箱(5)内的水依次进入流水通道；

所述储水箱(6)通过温控器(7)分别与热水箱(3)和冷水箱(4)连通，所述热水箱(3)分别与多个缓存水箱(5)连通，所述冷水箱(4)分别与多个所述缓存水箱(5)连通；

所述控制模块还包括：热水驱动单元、冷水驱动单元、取暖驱动单元、降温驱动单元；

所述热水驱动单元，用于根据预设热水温度，控制压缩机组输出一段时间热水温度的水进入所述热水箱(3)内；

所述冷水驱动单元，用于根据预设冷水温度，控制压缩机组输出一段时间冷水温度的水进入所述冷水箱(4)内；

所述取暖驱动单元，用于根据不同所述缓存水箱(5)对应的缓存水温，控制所述热水箱(3)输出一段时间热水进入对应的所述缓存水箱(5)内，再控制所述冷水箱(4)输出冷水进入同一所述缓存水箱(5)内，直到当前水温等于缓存水温时结束；

所述降温驱动单元，用于根据不同所述缓存水箱(5)对应的缓存水温，控制所述冷水箱(4)输出一段时间冷水进入对应的所述缓存水箱(5)内，再控制所述热水箱(3)输出热水进入同一所述缓存水箱(5)内，直到当前水温等于缓存水温时结束；

每个所述缓存水箱(5)内均设有多个上带孔水管(54)和多个下带孔水管(55)，所述上带孔水管(54)和所述下带孔水管(55)交替设置；每个所述上带孔水管(54)均与所述热水箱(3)连通，每个所述下带孔水管(55)均与所述冷水箱(4)连通；

所述流水通道包括：多个“回”型水管架(11)，每个所述“回”型水管架(11)内底部架设有一个条形种植槽(2)；

所述条形种植槽(2)底部为交错设置的凸块(21)和凹槽(22)结构；所述棚体(1)上设有通风口大小可调节的通风装置；

所述“回”型水管架(11)的底管(12)上贴设有通风管(13)，所述通风管(13)上连接有吹风机(10)，所述吹风机(10)设于所述棚体(1)外；所述通风管(13)上设有多个出气端(13‑

1)，所述出气端(13‑1)和所述凸块(21)的位置上下对应；

所述凹槽(22)上设有带电磁阀的通气管(22‑1)，所述通气管(22‑1)与所述条形种植槽(2)连通，且所述通气管(22‑1)内设置网纱；

为了避免压缩机组频繁变温，使压缩机组易于损坏的情况，引入了热水箱和冷水箱，在向缓存水箱内通入不同温度的水时，通过冷热水混合达到对应缓存水温。

2.如权利要求1所述的农业温室大棚智能温控系统，其特征在于，所述通风装置包括：

设于所述棚体(1)的通风口上方的框体(9)，所述框体(9)内活动设有挡风帘(97)，所述挡风帘(97)的一侧卷设于第一转动装置的第一转杆(94)上，所述挡风帘(97)的另一侧通过拉绳(98)绕设于第二转动装置的第二转杆(99)上，所述第一转动装置和所述第二转动装置均位于所述框体(9)外部。

3.如权利要求2所述的农业温室大棚智能温控系统，其特征在于，所述挡风帘(97)的另一侧通过两个拉绳(98)绕设于所述第二转杆(99)上；所述第二转杆(99)上开设有环形槽，所述拉绳(98)绕于所述环形槽内。

4.如权利要求2～3任一项所述的农业温室大棚智能温控系统，其特征在于，所述集水箱(8)与所述储水箱(6)连通。
