1.一种箱装货物搬运装置,其特征在于,包括:承重块(2),所述承重块(2)呈矩形,所述承重块(2)下侧面的四个角上分别设有四个带有步进电机的麦克纳姆轮(1);
第一缺口(21)、第二缺口(22)、第三缺口(23)和第四缺口(24),所述第一缺口(21)和第二缺口(22)开设在承重块(2)长度方向的左右侧面上,所述第三缺口(23)和第四缺口(24)开设在承重块(2)宽度方向的前后侧面上;
第一延伸机构,所述第一延伸机构设置在第一缺口(21)和第二缺口(22)内,所述第一延伸机构能够增大承重块(2)长度方向的支撑面积,并将箱装货物的长度方向固定住;
第二延伸机构,所述第二延伸机构设置在第三缺口(23)和第四缺口(24)内,所述第二延伸机构能够增大承重块(2)宽度方向的支撑面积,并将箱装货物的宽度方向固定住;
所述第一延伸机构包括:
第一支撑块(3),所述第一支撑块(3)通过第一滑动结构设置在第一缺口(21)内,所述第一滑动结构能够使第一支撑块(3)沿承重块(2)的长度方向水平滑动,所述第一支撑块(3)的上侧面设有第一挡板(31),所述第一挡板(31)的长边方向和承重块(2)的宽度方向平行,所述第一支撑块(3)的下侧面通过第一支撑杆(32)转动设置有第一万向轮(321),所述第一支撑块(3)的上侧面与承重块(2)的上侧面平齐;
第二支撑块(4),所述第二支撑块(4)通过第二滑动结构设置在第二缺口(22)内,所述第二滑动结构能够使第二支撑块(4)沿承重块(2)的长度方向水平滑动,所述第二支撑块(4)的上侧面上设有第二挡板(41),所述第二挡板(41)的长边方向和承重块(2)的宽度方向平行,所述第二支撑块(4)的下侧面通过第二支撑杆(42)转动设置有第二万向轮(421),所述第二支撑块(4)的上侧面与承重块(2)的上侧面平齐;
第一驱动机构,所述第一驱动机构设置在承重块(2)内,所述第一驱动机构能够带动第一支撑块(3)和第二支撑块(4)同时相向和相背移动;
所述承重块(2)的左右侧面上开设有第一穿孔(25),所述第一滑动结构包括:第一滑杆(34),所述第一滑杆(34)的一端固设在第一支撑块(3)靠近第一缺口(21)的一侧,另一端延伸至第一穿孔(25)内,所述第一滑杆(34)位于第一穿孔(25)靠近第四缺口(24)的一侧;
第一导向杆(33),所述第一缺口(21)靠近第二缺口(22)的一侧面上开设有第一盲孔(253),所述第一盲孔(253)的深度方向和承重块(2)的长度方向平行,所述第一导向杆(33)的一端固设在第一支撑块(3)靠近第一缺口(21)的一侧,另一端延伸至第一盲孔(253)内;
所述第二滑动结构包括:
第二滑杆(44),所述第二滑杆(44)的一端固设在第二支撑块(4)靠近第二缺口(22)的一侧,另一端延伸至第一穿孔(25)内,所述第二滑杆(44)位于第一穿孔(25)靠近第三缺口(23)的一侧;
第二导向杆(43),所述第二缺口(22)靠近第一缺口(21)的一侧面上开设有第二盲孔(254),所述第二盲孔(254)的深度方向和承重块(2)的长度方向平行,所述第二导向杆(43)的一端固设在第二支撑块(4)靠近第二缺口(22)的一侧,另一端延伸至第二盲孔(254)内;
所述第一驱动机构包括:
第三套管(84),所述第三套管(84)通过支架垂直固设在第一穿孔(25)内,所述第三套管(84)内同轴转动设置有第二套管(83),所述第二套管(83)的上端伸出第三套管(84)且端部同轴转动设置有第二齿轮(85),所述第二齿轮(85)的上侧面垂直设置有两个第三立柱(851),两个所述第三立柱(851)对称设置,所述第二齿轮(85)位于第一滑杆(34)和第二滑杆(44)之间;
第一齿条(341)和第二齿条(441),所述第一齿条(341)沿长度方向固设在第一滑杆(34)靠近第二滑杆(44)的一侧,所述第二齿条(441)沿长度方向固设在第二滑杆(34)靠近第一滑杆(34)的一侧,所述第一齿条(341)和第二齿条(441)分别与第二齿轮(85)的两侧啮合连接;
空腔(27),所述承重块(2)内设有空腔(27),所述空腔(27)位于第一穿孔(25)的正下方,所述空腔(27)和第一穿孔(25)之间通过第一通孔(272)相连通,所述空腔(27)的底部设有第一电磁铁(271);
第一套管(8),所述第一套管(8)通过支架垂直固设在第一穿孔(25)内,所述第二套管(83)和第一套管(8)上下同轴,所述第一套管(8)内转动设置有第四套管(86),所述第四套管(86)内插设有第二转轴(28),所述第二转轴(28)的上端穿出第二套管(83)的上端且端部的两侧沿径向对称固设有两个上推杆(282),所述第二转轴(28)的下端穿过第一通孔(272)延伸至空腔(27)内且端部固设有第二电磁铁(281),初始状态,所述第二电磁铁(281)接触第一电磁铁(271),当第二转轴(28)转动时,两个所述上推杆(282)能够带动两个第三立柱(851)转动;
驱动单元,所述驱动单元设置在第一穿孔(25)内,所述驱动单元能够带动第四套管(86)转动。
2.根据权利要求1所述的箱装货物搬运装置,其特征在于,所述驱动单元包括:第一锥齿轮(81),所述第一锥齿轮(81)同轴固设在第四套管(86)伸出第一套管(8)的上端;
电机(82),所述电机(82)固设在第一穿孔(25)内,所述电机(82)的输出轴上固设有第二锥齿轮(821),所述第二锥齿轮(821)和第一锥齿轮(81)啮合连接。
3.根据权利要求2所述的箱装货物搬运装置,其特征在于,所述第二延伸机构包括:第三支撑块(5),所述第三支撑块(5)通过第三滑动结构设置在第三缺口(23)内,所述第三滑动结构能够使第三支撑块(5)沿承重块(2)的宽度方向水平滑动,所述第三支撑块(5)的上侧面设有第三挡板(51),所述第三挡板(51)的长边方向和承重块(2)的长度方向平行,所述第三支撑块(5)的下侧面通过第三支撑杆(52)转动设置有第三万向轮(521),所述第三支撑块(5)的上侧面与承重块(2)的上侧面平齐;

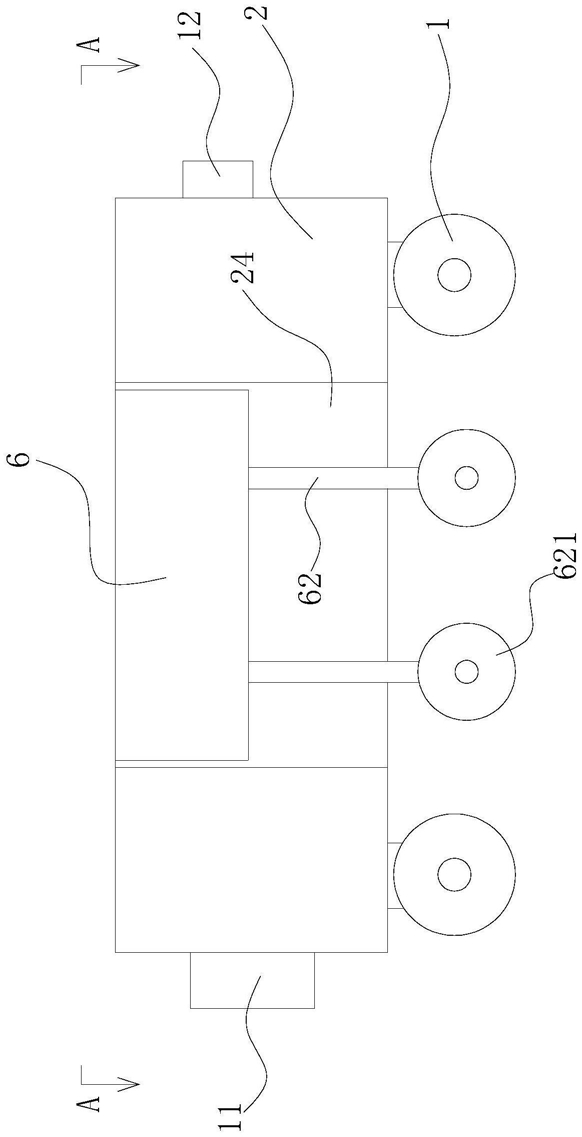

第四支撑块(6),所述第四支撑块(6)通过第四滑动结构设置在第四缺口(24)内,所述第四滑动结构能够使第四支撑块(6)沿承重块(2)的宽度方向水平滑动,所述第四支撑块(6)的上侧面设有第四挡板(61),所述第四挡板(61)的长边方向和承重块(2)的长度方向平行,所述第四支撑块(6)的下侧面通过第四支撑杆(62)转动设置有第四万向轮(621),所述第四支撑块(6)的上侧面与承重块(2)的上侧面平齐;
第二驱动机构,所述第二驱动机构设置在承重块(2)内,所述第二驱动机构能够带动第三支撑块(5)和第四支撑块(6)同时相向和相背移动。
4.根据权利要求3所述的箱装货物搬运装置,其特征在于,所述承重块(2)的前后侧面上开设有第二穿孔(26),所述第二穿孔(26)和第一穿孔(25)上下重叠的区域通过第二通孔(29)相连通,所述第三滑动结构包括:第三滑杆(54),所述第三滑杆(54)的一端固设在第三支撑块(5)靠近第四缺口(24)的一侧,另一端延伸至第二穿孔(26)内,所述第三滑杆(54)位于第二穿孔(26)靠近第一缺口(21)的一侧;
第三导向杆(53),所述第三缺口(23)靠近第四缺口(24)的一侧面上开设有第三盲孔(263),所述第三盲孔(263)的深度方向和承重块(2)的宽度方向平行,所述第三导向杆(53)的一端固设在第三支撑块(5)靠近第三缺口(23)的一侧,另一端延伸至第三盲孔(263)内。
5.根据权利要求4所述的箱装货物搬运装置,其特征在于,所述第四滑动结构包括:第四滑杆(64),所述第四滑杆(64)的一端固设在第四支撑块(6)靠近第四缺口(24)的一侧,另一端延伸至第二穿孔(26)内,所述第四滑杆(64)位于第二穿孔(26)靠近第二缺口(22)的一侧;
第四导向杆(63),所述第四缺口(24)靠近第三缺口(23)的一侧面上开设有第四盲孔(264),所述第四盲孔(264)的深度方向和承重块(2)的宽度方向平行,所述第四导向杆(63)的一端固设在第四支撑块(6)靠近第四缺口(24)的一侧,另一端延伸至第四盲孔(264)内。
6.根据权利要求5所述的箱装货物搬运装置,其特征在于,所述承重块(2)上设有蓄电池(11)和控制器(12),所述第一电磁铁(271)和第二电磁铁(281)均通过控制器(12)与蓄电池(11)电连接,所述第二驱动机构包括:第一齿轮(7),所述第二穿孔(26)的上侧面转动设置有第一转轴(71),所述第一齿轮(7)同轴转动设置在第一转轴(71)的下端,所述第一齿轮(7)位于第三滑杆(54)和第三滑杆(64)之间,所述第一齿轮(7)的下侧面上垂直设有两个第一立柱(72),两个第一立柱(72)对称设置,当第二转轴(28)向上滑动时,至少有一个位置,两个所述上推杆(282)能够带动两个第一立柱(72)转动;
第三齿条(541)和第四齿条(641),所述第三齿条(541)沿长度方向固设在第三滑杆(54)靠近第四滑杆(64)的一侧,所述第四齿条(641)沿长度方向固设在第四滑杆(64)靠近第三滑杆(54)的一侧,所述第三齿条(541)和第四齿条(641)分别与第一齿轮(7)的两侧啮合连接。
