专利号: 2020109628079
申请人: 新疆鑫岐公路工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

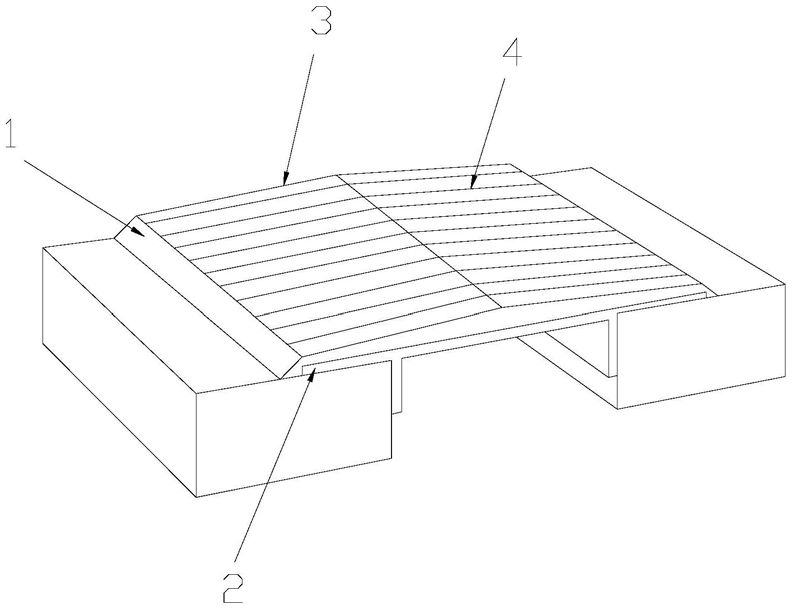

1.一种建筑伸缩缝临时防护装置,其结构包括防护盖(1)、密封支撑装置(2)、泄水坡(3)、防滑纹(4),所述的密封支撑装置(2)顶端上设有防护盖(1),所述的密封支撑装置(2)和防护盖(1)相连接,所述的防护盖(1)顶端上设有两面泄水坡(3),所述的泄水坡(3)表面上设有防滑纹(4),其特征在于:所述的防护盖(1)还包括伸缩柱(1a)、隔热层(1b)、第一弹簧(1c),所述的防护盖(1)底端下设有隔热层(1b),所述的防护盖(1)和隔热层(1b)胶连接,所述的防护盖(1)底端下等距分布设有四个伸缩柱(1a),所述的防护盖(1)和密封支撑装置(2)通过伸缩柱(1a)相连接,所述的伸缩柱(1a)表面上安装有第一弹簧(1c)。

2.根据权利要求1所述的一种建筑伸缩缝临时防护装置,其特征在于:所述的隔热层(1b)底端下设有橡胶缓冲垫(1b1),所述的隔热层(1b)和橡胶缓冲垫(1b1)胶连接。

3.根据权利要求1所述的一种建筑伸缩缝临时防护装置,其特征在于:所述的密封支撑装置(2)由横板支座(2a)、扣合机构(2b)、防水机构(2c)、贴合密封层(2d)组成,所述的横板支座(2a)底端中间位置上设有扣合机构(2b),所述的横板支座(2a)和扣合机构(2b)滑动配合,所述的横板支座(2a)左右两端上均安装有防水机构(2c),所述的横板支座(2a)底端左右两侧下均设有贴合密封层(2d),所述的横板支座(2a)和贴合密封层(2d)胶连接。

4.根据权利要求3所述的一种建筑伸缩缝临时防护装置,其特征在于:所述的扣合机构(2b)由第一滑板(2b1)、第一凸型连杆(2b2)、第二弹簧(2b3)、第二凸型连杆(2b4)、第二滑板(2b5)、滑片(2b6)组成,所述的第一滑板(2b1)右方设有第二滑板(2b5),所述的第一滑板(2b1)右侧上设有两个第一凸型连杆(2b2),所述的第一滑板(2b1)和第一凸型连杆(2b2)固定连接,所述的第二滑板(2b5)左侧上设有两个第二凸型连杆(2b4),所述的第二滑板(2b5)和第二凸型连杆(2b4)相连接,所述的第一凸型连杆(2b2)与第二凸型连杆(2b4)通过第二弹簧(2b3)相配合,所述的第一凸型连杆(2b2)与第二凸型连杆(2b4)顶端上均设有滑片(2b6),所述的第一凸型连杆(2b2)和第二凸型连杆(2b4)均与滑片(2b6)为一体化结构。

5.根据权利要求4所述的一种建筑伸缩缝临时防护装置,其特征在于:所述的第一滑板(2b1)与第二滑板(2b5)底端中间位置上设有L型倒勾(2b51),所述的第一滑板(2b1)和第二滑板(2b5)均与L型倒勾(2b51)滑动配合,所述的L型倒勾(2b51)表面上安装有第三弹簧(2b52),所述的L型倒勾(2b51)顶端上设有限位滑条(2b53),所述的L型倒勾(2b51)和限位滑条(2b53)为一体化结构。

6.根据权利要求3所述的一种建筑伸缩缝临时防护装置,其特征在于:所述的防水机构(2c)由橡胶挡水条(2c1)、止水条(2c2)、扣合滑条(2c3)组成,所述的橡胶挡水条(2c1)底端下设有止水条(2c2),所述的橡胶挡水条(2c1)和止水条(2c2)胶连接,所述的橡胶挡水条(2c1)左侧上设有扣合滑条(2c3),所述的橡胶挡水条(2c1)和扣合滑条(2c3)为一体化结构。

7.根据权利要求6所述的一种建筑伸缩缝临时防护装置,其特征在于:所述的橡胶挡水条(2c1)底端下设有摩擦阻条(2c11),所述的橡胶挡水条(2c1)和摩擦阻条(2c11)胶连接。
