专利号: 2020109452620
申请人: 沈阳如茂空调净化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-01-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

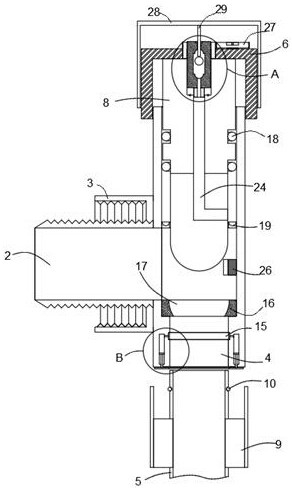

1.一种安全型空调系统用阀门,其特征在于,包括呈“T”字型设置的主阀体(1),所述主阀体(1)一端开设有与空调外机连接的连接端口(2),所述连接端口(2)处设置有紧固环(3),所述主阀体(1)另一端开设有接口端(4),所述接口端(4)处通过密封组件与连接管(5)连接,所述主阀体(1)顶部螺纹连接有控制罩(6),所述控制罩(6)上开设有贯穿侧壁的转动口,所述转动口通过固定环(7)转动连接有密封球柱(8),所述密封球柱(8)外侧壁设置有密封装置,所述密封球柱(8)内开设有注入腔,所述注入腔内设置有用于补充制冷剂的充液组件。

2.根据权利要求1所述的一种安全型空调系统用阀门,其特征在于,所述紧固环(3)内开设有外螺纹层,位于连接端口(2)处的所述主阀体(1)外侧壁设置有内螺纹层。

3.根据权利要求1所述的一种安全型空调系统用阀门,其特征在于,所述密封组件包括与连接管(5)外侧壁固定连接的连接环(9),位于接口端(4)处的所述主阀体(1)外侧壁与连接环(9)螺纹连接,所述连接管(5)内侧壁设置有橡胶圈(10),所述主阀体(1)内开设有多个气道(11),所述气道(11)内侧壁滑动连接有密封塞(12),所述密封塞(12)固定连接有贯穿气道(11)的抵触杆(14),多个所述抵触杆(14)共同连接有密封橡胶环(13)。

4.根据权利要求3所述的一种安全型空调系统用阀门,其特征在于,所述气道(11)另一端,所述接口端(4)侧壁固定连接有环状槽,所述环状槽内设有橡胶抵触气环(15),所述橡胶抵触气环(15)通过多个气管与气道(11)连通。

5.根据权利要求1所述的一种安全型空调系统用阀门,其特征在于,所述密封装置包括固定连接在接口端(4)内侧壁的密封块(16),所述密封块(16)上开设有与密封球柱(8)相适配的球口(17),所述密封球柱(8)外侧壁上固定连接有两个密封环(18),所述主阀体(1)内固定连接有固定凹环(19),所述固定凹环(19)上开设有与密封环(18)相适配的对应环状口。

6.根据权利要求1所述的一种安全型空调系统用阀门,其特征在于,所述充液装置组件包括设置在注入腔内的注气件(20),所述注气件(20)内开设有呈竖直设置有密封腔(21),所述密封腔(21)内设置有密封球(22),所述密封腔(21)内上下端均开设有球槽(23),位于底部的所述球槽(23)侧壁开设有有贯穿侧壁的输出口,所述注入腔底部设置有呈L型的注入孔(24),所述输出口固定连接有与注入孔(24)相适配的对应管(25),所述主阀体(1)侧壁固定连接有呈弧状的密封橡胶块(26)。

7.根据权利要求1所述的一种安全型空调系统用阀门,其特征在于,所述固定环(7)外侧壁设置有直齿槽,所述控制罩(6)上转动连接有固定轴,所述固定轴上固定连接有旋转齿盘(27),所述旋转齿盘(27)上设置有十字梅花口。

8.根据权利要求6所述的一种安全型空调系统用阀门,其特征在于,所述控制罩(6)外侧壁套设有防护罩(28),所述防护罩(28)内底部固定连接有延伸至密封腔(21)内的抵触柱(29)。
