专利号: 2020109428725
申请人: 杭州树洁塑胶有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-12-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

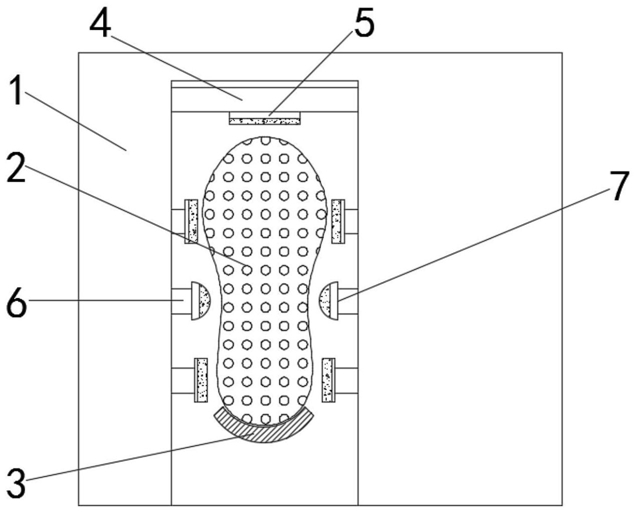

1.一种便于上胶的鞋底紧固器,包括机体(1),其特征在于:所述机体(1)的中间设置有鞋底放置区(2),鞋底放置区(2)的下方固定安装有限位块(3),鞋底放置区(2)的上端活动安装有横梁(4),横梁(4)的左侧开设有滑槽(401),横梁(4)的中间活动安装有接触板(5),接触板(5)的上方固定安装有支撑弹簧(501),横梁(4)的右侧转动安装有旋转轴(502),旋转轴(502)的下方通过齿轮啮合连接有移动电机(503),鞋底放置区(2)的左侧固定安装有辅助机构(6),辅助机构(6)的内部设置有异形板(601),异形板(601)的右侧活动安装有一号压杆(602),一号压杆(602)的下方活动安装有二号压杆(603),二号压杆(603)的下方活动安装有三号压杆(604),一号压杆(602)、二号压杆(603)和三号压杆(604)上均设置有复位弹簧(605),辅助机构(6)的右侧固定安装有夹紧机构(7),夹紧机构(7)的活动安装有一号触杆(701),一号触杆(701)的下方活动安装有二号触杆(702),二号触杆(702)的下方活动安装有三号触杆(703),一号触杆(701)、二号触杆(702)和三号触杆(703)的右侧均固定安装有有缓冲弹簧(705),缓冲弹簧(705)的右侧固定安装有挤压板(704),挤压板(704)的右侧固定安装有驱动机构(8),驱动机构(8)的内部转动安装有驱动轴(801),驱动轴(801)的上端固定安装有转动杆(802),转动杆(802)的上端转动安装有运动齿轮(803),运动齿轮(803)的外侧固定安装有圆环齿轮(804),运动齿轮(803)的上端转动安装有挤压杆(805),驱动轴(801)的中部固定安装有驱动齿轮(8011),驱动齿轮(8011)的右侧通过齿轮啮合连接有连接杆(6013),连接杆(6013)的左侧通过齿轮啮合连接有直齿轮(6012),直齿轮(6012)的左侧固定安装有移动杆(6011),移动杆(6011)的上端固定安装在异形板(601)上。

2.根据权利要求1所述的一种便于上胶的鞋底紧固器,其特征在于:所述支撑弹簧(501)的内部设置有控制开关,控制开关与驱动轴(801)的开关电性连接。

3.根据权利要求1所述的一种便于上胶的鞋底紧固器,其特征在于:所述旋转轴(502)的外侧开设有螺旋槽。

4.根据权利要求1所述的一种便于上胶的鞋底紧固器,其特征在于:所述一号压杆(602)、二号压杆(603)和三号压杆(604)的长度不相等。

5.根据权利要求1所述的一种便于上胶的鞋底紧固器,其特征在于:所述连接杆(6013)的左侧固定安装有圆柱齿轮,连接杆(6013)的右侧固定安装有锥齿轮。

6.根据权利要求1所述的一种便于上胶的鞋底紧固器,其特征在于:所述接触板(5)、一号压杆(602)、二号压杆(603)、三号压杆(604)、一号触杆(701)、二号触杆(702)和三号触杆(703)的前端均设置有海绵。
