专利号: 2020109256324
申请人: 孙水平
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

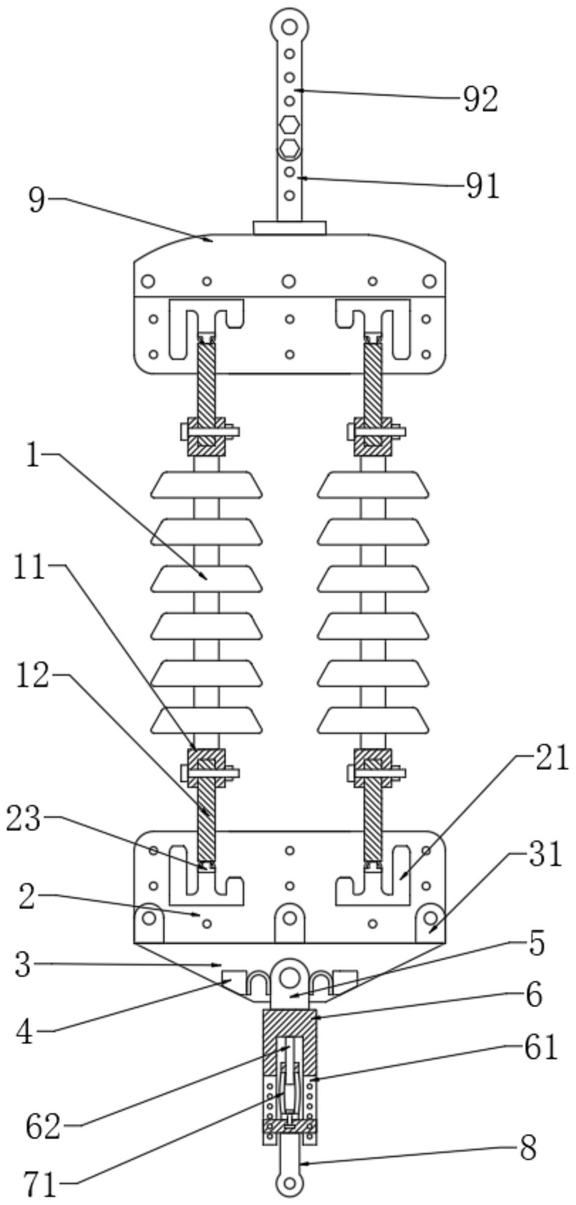

1.一种双组可调节绝缘子,包括绝缘子主体(1),其特征在于:所述绝缘子主体(1)的个数为两个,且两个绝缘子主体(1)并排设置,所述绝缘子主体(1)的上下端对称焊接连接有连接扣(11),所述连接扣(11)内通过螺栓连接有固定杆(12),所述固定杆(12)由两个固定板(2)夹持设置,且两个固定板(2)之间通过螺栓连接,所述固定板(2)上对称开设有两个E形槽(21),所述固定板(2)上开设有三个卡接孔(22),所述绝缘子主体(1)的上下端均设置有固定板(2),所述绝缘子主体(1)的上端固定板(2)上设置有连接板(9),所述绝缘子主体(1)的下端固定板(2)上设置有限位板(3),所述限位板(3)的底部对称焊接连接有梯形块(4),所述梯形块(4)上焊接连接有弹性钢片(41),所述限位板(3)的底端设置有U形卡架(5),所述U形卡架(5)的底端焊接连接有U形板(6),所述U形板(6)内设置有调节板(81);所述固定杆(12)的底端焊接连接有定位块(23),所述定位块(23)上对称焊接连接有四个曲面钢板(24),所述定位块(23)与E形槽(21)卡接连接,所述曲面钢板(24)与E形槽(21)接触;所述限位板(3)的顶端焊接连接有三个凸块(31),所述凸块(31)的两侧对称焊接连接有限位杆(32),所述限位杆(32)上套接有弹簧(33),所述限位杆(32)与卡接孔(22)卡接连接;所述限位板(3)的两侧均焊接有梯形块(4),所述U形卡架(5)设置在两个梯形块(4)中间,所述U形卡架(5)与限位板(3)通过固定插销(51)连接,所述U形卡架(5)与弹性钢片(41)接触。2.根据权利要求1所述的一种双组可调节绝缘子,其特征在于:所述U形板(6)的两侧对称开设有方形槽(61),所述U形板(6)的中部焊接有螺纹杆(62),所述螺纹杆(62)上螺纹连接有调节螺母(7),所述调节螺母(7)的底端对称焊接有弧形杆(71),所述弧形杆(71)的底端焊接连接有圆形块(72),所述圆形块(72)内转动连接有活动销杆(73)。3.根据权利要求1所述的一种双组可调节绝缘子,其特征在于:所述调节板(81)与活动销杆(73)的底端转动连接,所述调节板(81)设置在方形槽(61)内,且方形槽(61)与调节板(81)通过螺栓固定连接,所述调节板(81)的底端焊接连接有固定扣杆(8)。4.根据权利要求1所述的一种双组可调节绝缘子,其特征在于:所述连接板(9)与绝缘子主体(1)上方设置的固定板(2)通过螺栓连接,所述连接板(9)的顶端焊接连接有下扣板(91),所述下扣板(91)上通过螺栓连接有上扣板(92),所述上扣板(92)和下扣板(91)上均开设有通孔。
