专利号: 2020109230201
申请人: 江苏安全技术职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

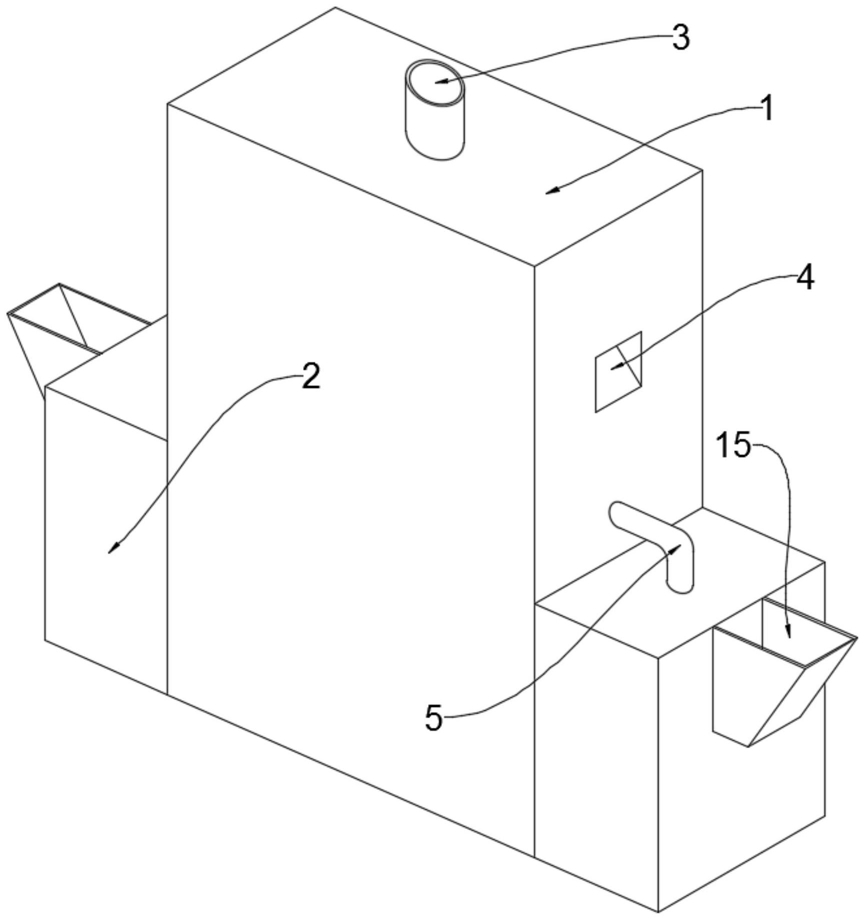

1.一种云计算系统服务器终端散热装置,包括箱体(1),水箱(2),其特征在于,所述箱体(1)的顶部贯穿固定连接有进水口(3),所述进水口(3)的底部固定连接有冷凝管(7),所述冷凝管(7)的底部固定连接有出水口(6),所述出水口(6)的外侧壁与箱体(1)的底部贯穿固定连接,所述冷凝管(7)的内侧壁一侧转动连接有转杆(22),所述转杆(22)的外侧壁固定连接有叶片(23),所述转杆(22)的一端固定连接有风扇(24),所述转杆(22)的外侧壁与冷凝管(7)贯穿密封转动连接,所述箱体(1)的外侧壁贯穿开设有进风口(4),所述进风口(4)的内侧壁固定连接有滤网(27),所述滤网(27)的侧壁紧密贴合有除尘机构,所述箱体(1)的内侧壁固定连接有吸热箱(14),所述吸热箱(14)的内侧壁开设有气囊(13),所述气囊(13)的内侧壁固定连接有固定杆(9),所述固定杆(9)的一端固定连接有定位箱(21),所述定位箱(21)的内侧壁固定连接有瞬时释放机构,所述吸热箱(14)的内侧壁开设有圆形槽,所述圆形槽的一端与气囊(13)贯穿固定连接,所述圆形槽的一侧贯穿固定连接有喷液管(10),所述喷液管(10)的端部固定连接有喷雾机构,所述圆形槽内侧壁的顶部固定连接有水管(5),所述水管(5)的外侧壁与吸热箱(14)贯穿固定连接,所述水管(5)的内侧壁固定连接有单向阀门(8),所述水管(5)的外侧壁与水箱(2)贯穿固定连接,所述水箱(2)的外侧壁贯穿固定连接有加液口(15),所述水箱(2)的外侧壁与箱体(1)的外侧壁固定连接,所述箱体(1)的底部贯穿开设有出风口(12),所述出风口(12)的内侧壁固定连接有铁网(11);

所述瞬时释放机构包括与定位箱(21)内侧壁固定连接的转轴(18),所述转轴(18)的一侧固定连接有夹板(17),所述夹板(17)的顶部固定连接有弹簧(16),所述夹板(17)的外侧壁紧密贴合有连接块(19),所述连接块(19)的一端固定连接有连接板(20),所述连接板(20)的外侧壁与圆形槽的内侧壁紧密贴合,所述弹簧(16)的顶部与定位箱(21)的内侧壁顶部固定连接;

所述喷雾机构包括与喷液管(10)端部固定连接的喷雾头(30),所述喷雾头(30)的侧壁贯穿开设有喷口(29),所述喷雾头(30)的外侧壁开设有凹槽,所述凹槽的内侧壁固定连接有复位弹簧(32),所述复位弹簧(32)的端部固定连接有挡板(31),所述挡板(31)的外侧壁与喷雾头(30)的外侧壁紧密贴合。

2.根据权利要求1所述的一种云计算系统服务器终端散热装置,其特征在于,所述除尘机构包括进风口(4)内侧壁开设的滑槽(25),所述滑槽(25)的内侧壁滑动连接有密封板(28),所述密封板(28)的一端固定连接有刷毛(26),所述刷毛(26)与滤网(27)的一侧紧密贴合。

3.根据权利要求1所述的一种云计算系统服务器终端散热装置,其特征在于,所述冷凝管(7)为“U”型,所述冷凝管(7)为玻璃材质,所述水箱(2)为对称设置,所述水管(5)为对称设置,所述单向阀门(8)为对称设置,所述固定杆(9)为对称设置,所述喷液管(10)为对称设置,所述铁网(11)为对称设置,所述出风口(12)为对称设置,所述气囊(13)为对称设置,所述吸热箱(14)为对称设置,所述加液口(15)为对称设置。

4.根据权利要求1所述的一种云计算系统服务器终端散热装置,其特征在于,所述弹簧(16)为压缩状态,所述弹簧(16)为黄铜材质。

5.根据权利要求1所述的一种云计算系统服务器终端散热装置,其特征在于,所述喷口(29)为多个,所述复位弹簧(32)为多个,所述复位弹簧(32)处于拉伸状态,所述复位弹簧(32)为黄铜材质,所述挡板(31)为多个。

6.根据权利要求1所述的一种云计算系统服务器终端散热装置,其特征在于,所述夹板(17)为对称设置,所述夹板(17)的数量为四个,所述转轴(18)为对称设置,所述转轴(18)的数量为四个。
