1.一种负载单质铋的铋系光催化剂的制备方法，其特征在于，包括如下步骤：步骤1，将无机碱、前驱物、Bi(NO3)·5H2O和还原剂混合均匀，前驱物为钛酸四丁酯、四氯化钛、五氧化二钽或五氧化二铌，还原剂为水合肼、硼氢化钠、葡萄糖或抗坏血酸，前驱物和Bi(NO3)·5H2O的摩尔比为(1-12):1，得到前驱液；

步骤2，先将前驱液进行水热反应10-50h，之后将得到的沉淀物清洗后干燥，得到负载单质铋的铋系光催化剂。

2.根据权利要求1所述的负载单质铋的铋系光催化剂的制备方法，其特征在于，步骤1中所述的无机碱为氢氧化钾或氢氧化钠。

3.根据权利要求2所述的负载单质铋的铋系光催化剂的制备方法，其特征在于，无机碱与前驱物的质量比为(0.4-12)：(0.2-6)。

4.根据权利要求1所述的负载单质铋的铋系光催化剂的制备方法，其特征在于，步骤1中的前驱液中，无机碱的浓度为0.1-10M。

5.根据权利要求1所述的负载单质铋的铋系光催化剂的制备方法，其特征在于，步骤1中还原剂与前驱物的质量比为(1.5-10)：(0.2-6)。

6.根据权利要求1所述的负载单质铋的铋系光催化剂的制备方法，其特征在于，步骤2中的前驱液在150-230℃下进行水热反应。

7.根据权利要求1所述的负载单质铋的铋系光催化剂的制备方法，其特征在于，步骤2中将前驱液在聚四氟乙烯罐中进行水热反应，前驱液的填充度为(1/3)-(2/3)。

8.根据权利要求1所述的负载单质铋的铋系光催化剂的制备方法，其特征在于，步骤2中将清洗后沉淀物在60-90℃下干燥4-15h。

9.一种由权利要求1-8中任意一项所述的负载单质铋的铋系光催化剂的制备方法得到的负载单质铋的铋系光催化剂。

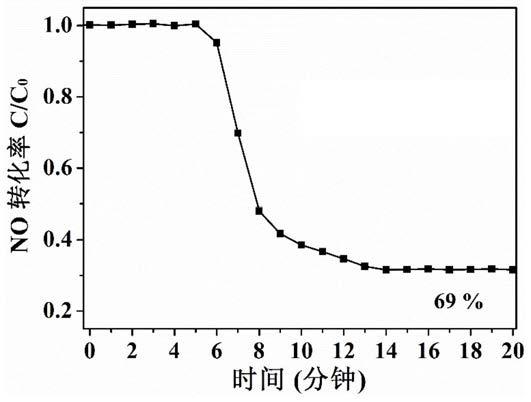

10.如权利要求9所述的负载单质铋的铋系光催化剂在降解NO中的应用。
