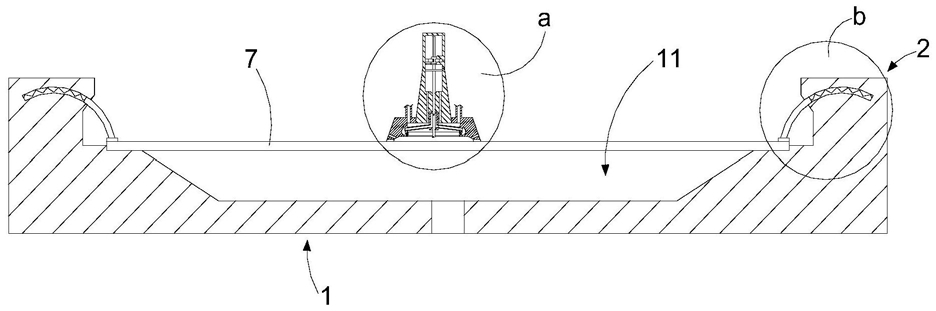

1.一种印刷电路板钻孔装置，其特征是：包括操作台(1)和钻头组件；所述操作台(1)凹陷设置有充气槽(11)；电路板(7)放置于操作台(1)时，所述电路板(7)覆盖所述充气槽(11)的开口；所述操作台(1)沿所述充气槽(11)的四周还设置有若干用于将所述电路板(7)压紧于所述操作台(1)的压紧件(2)；

所述钻头组件设置有吸盘(3)；所述钻头组件钻孔时，所述吸盘(3)吸紧所述电路板(7)；

所述钻头组件包括座体(4)、钻杆(5)和吸盘(3)；所述吸盘(3)设置于所述座体(4)下端；所述吸盘(3)沿其周向设置有若干连通其内部的抽气口(31)；

所述座体(4)内部设置有连通所述吸盘(3)内部的集气室(41)；所述钻杆(5)至上而下的设置于所述座体(4)内部；所述钻杆(5)下端延伸至所述吸盘(3)内部，上端设置有容置于所述集气室(41)的叶轮(51)；所述集气室(41)内部设置有换气室(42)；所述叶轮(51)转动时，所述叶轮(51)的叶片(511)从所述换气室(42)经过；所述座体(4)设置有连通其外部和所述换气室(42)的进气孔(43)，以使空气进入所述集气室(41)时气流推动所述叶轮(51)转动。

2.根据权利要求1所述的印刷电路板钻孔装置，其特征是：所述座体(4)内部还设置有连通所述集气室(41)和吸盘(3)内部的压缩室(44)；所述钻杆(5)设置有容置于所述压缩室(44)的活塞(52)；所述活塞(52)将所述集气室(41)和吸盘(3)内部隔离；

所述钻杆(5)内部设置有连通其下端和所述集气室(41)的进风道(53)；所述集气室(41)和吸盘(3)内部通过所述进风道(53)连通。

3.根据权利要求2所述的印刷电路板钻孔装置，其特征是：所述进风道(53)连通所述钻杆(5)的下端面。

4.根据权利要求2所述的印刷电路板钻孔装置，其特征是：所述吸盘(3)内部沿其周向设置有出风道(6)；所述出风道(6)设置有开口向上的出风口(61)；

所述钻杆(5)还设置有连通其外部和进风道(53)的出风孔(54)；所述座体(4)还设置有集风罩(45)；所述出风孔(54)始终在所述集风罩(45)内运动；所述集风罩(45)和所述出风道(6)之间通过分风道(62)连通。

5.根据权利要求4所述的印刷电路板钻孔装置，其特征是：所述吸盘(3)下端还沿其周向均匀设置有若干连通其内部和外部的进气口(32)；若干所述进气口(32)的进气方向为所述吸盘(3)内壁的切线方向。

6.根据权利要求5所述的印刷电路板钻孔装置，其特征是：所述出风道(6)沿所述吸盘(3)内部的周向呈环形分布；所述出风道(6)均匀分布有若干出风口(61)；若干所述出风口(61)的开口倾斜向上；设所述吸盘(3)内壁设置所述出风口(61)处的切线方向为x轴；设竖直方向为y轴；所述出风口(61)的开口方向所在的直线与x轴和y轴共平面。

7.根据权利要求5所述的印刷电路板钻孔装置，其特征是：所述出风道(6)设置有4个；4个所述出风道(6)呈圆弧状且4个所述出风道(6)的圆心围绕所述钻杆(5)的轴心均匀分布；

所述出风道(6)设置有圆弧形的出风口(61)；所述出风口(61)设置于所述出风道(6)沿顺时针方向的后端。

8.根据权利要求1所述的印刷电路板钻孔装置，其特征是：所述叶轮(51)包括转筒(512)和若干设置于所述转筒(512)外壁的叶片(511)；所述转筒(512)套设于所述钻杆(5)；

所述转筒(512)的内壁沿其轴向设置有限位凸起(5121)；所述钻杆(5)外壁设置有容置所述限位凸起(5121)的限位槽(55)；所述限位凸起(5121)能够相对于所述限位槽(55)滑动。

9.根据权利要求1所述的印刷电路板钻孔装置，其特征是：若干所述抽气口(31)沿所述吸盘(3)周向均匀分布。

10.根据权利要求1所述的印刷电路板钻孔装置，其特征是：所述压紧件(2)包括充气管(21)、推杆(22)和拉伸弹簧(23)；所述充气管(21)呈圆弧状；所述推杆(22)容置于所述充气管(21)；所述拉伸弹簧(23)设置于所述充气管(21)内部且两端分别连接于所述充气管(21)的内壁和推杆(22)的末端；所述充气管(21)充入气体时，所述推杆(22)沿所述充气管(21)伸出。
