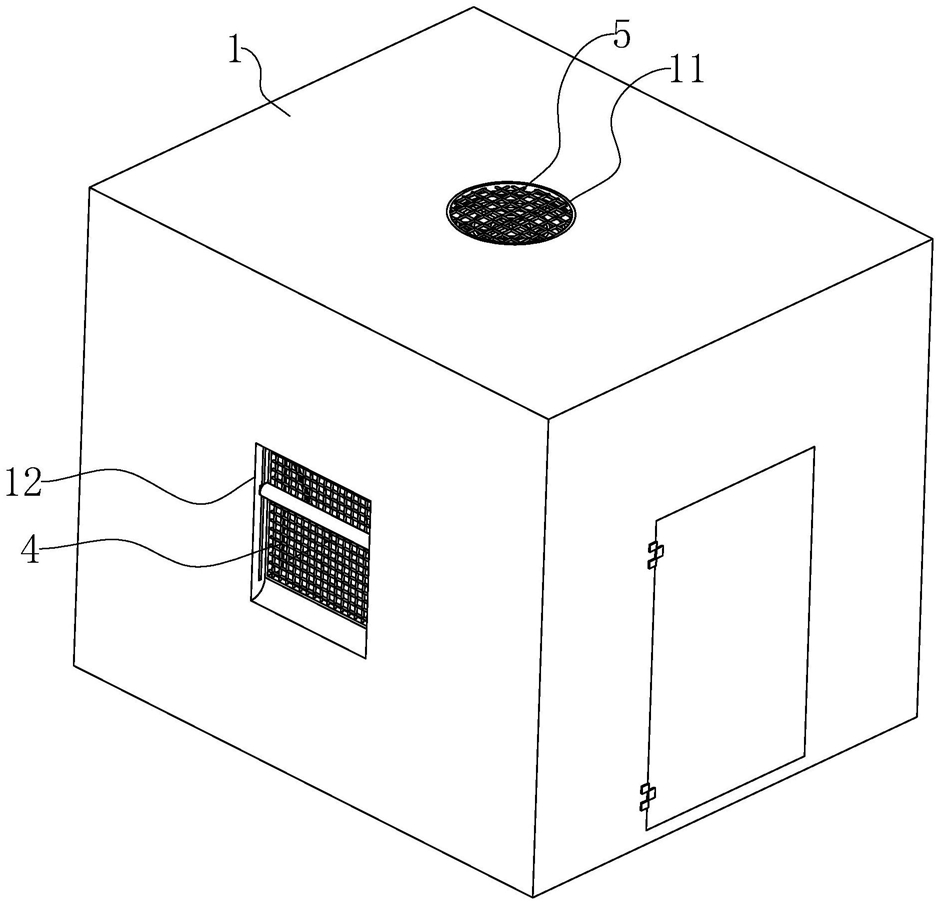

1.一种箱式高压无功自动补偿装置，包括箱体(1)和设置在箱体(1)内的补偿装置本体(2)，其特征在于：还包括散热风机(3)、防尘网(4)、挡尘网(5)、匀风挡板(6)、粘尘纸片(7)和换新组件(8)，所述箱体(1)的顶壁上贯穿设置有风机槽口(11)，所述散热风机(3)设置在风机槽口(11)槽壁上，所述挡尘网(5)设置在风机槽口(11)槽壁上且位于散热风机(3)上方，所述箱体(1)的竖直周壁上设置有散热槽口(12)，所述防尘网(4)设置在散热槽口(12)槽壁上，所述匀风挡板(6)设置在箱体(1)内侧壁上，所述匀风挡板(6)的顶端位于散热槽口(12)的上方，所述匀风挡板(6)的底端远离箱体(1)倾斜，所述粘尘纸片(7)设置在匀风挡板(6)朝向散热槽口(12)的一侧侧壁上，所述换新组件(8)设置在匀风挡板(6)上并用于更换粘尘纸片(7)。

2.根据权利要求1所述的一种箱式高压无功自动补偿装置，其特征在于：所述粘尘纸片(7)包括依次设置在不粘胶层(71)、纸片层(72)和不粘纸层(73)，所述粘尘纸片(7)有若干层，若干粘尘纸片(7)依次粘结，靠近所述匀风挡板(6)的粘尘纸片(7)的不粘纸层(73)固定设置在匀风挡板(6)上。

3.根据权利要求1所述的一种箱式高压无功自动补偿装置，其特征在于：所述换新组件(8)包括推拉基板(81)、压紧撑板(82)、联动压杆(83)、托把(84)、压头杆(85)和支撑弹簧(86)，所述散热槽口(12)设置在箱体(1)靠近箱口的侧壁上，所述匀风挡板(6)朝向箱体(1)箱口的侧壁上设置有推拉槽(61)，所述推拉基板(81)滑移设置在推拉槽(61)的槽壁上，所述压紧撑板(82)设置在推拉基板(81)伸出推拉槽(61)的一端，所述压紧撑板(82)侧壁上贯穿设置有压紧槽(821)，所述联动压杆(83)沿粘尘纸片(7)粘结方向滑移设置在压紧槽(821)槽壁上，所述联动压杆(83)的两端均伸出压紧槽(821)，所述支撑弹簧(86)设置在联动压杆(83)远离散热槽口(12)的侧壁与压紧槽(821)槽壁之间，所述压头杆(85)设置在联动压杆(83)朝向粘尘纸片(7)的一端，所述压头杆(85)与不粘胶层(71)平行，所述托把(84)设置在推拉基板(81)伸出推拉槽(61)的一端，所述托把(84)与联动压杆(83)远离压头杆(85)的端壁相对。

4.根据权利要求3所述的一种箱式高压无功自动补偿装置，其特征在于：所述匀风挡板(6)朝向散热槽口(12)的侧壁上设置有容置槽(62)，所述容置槽(62)朝向压紧撑板(82)的一端贯穿匀风挡板(6)，所述匀风挡板(6)底端设置有更换拉槽(63)，所述更换拉槽(63)与容置槽(62)相通，所述更换拉槽(63)槽壁上滑移设置在粘附板(631)，所述粘附板(631)的一侧伸入容置槽(62)中，所述粘尘纸片(7)设置在粘附板(631)上，所述粘附板(631)远离容置槽(62)的一端设置有固定板(632)，所述固定板(632)与匀风挡板(6)的底端侧壁可拆卸连接。

5.根据权利要求3所述的一种箱式高压无功自动补偿装置，其特征在于：所述粘尘纸片(7)远离压紧撑板(82)的一端设置有更换磨片(74)，所述更换磨片(74)由远离匀风挡板(6)的方向朝向压紧撑板(82)弯折。

6.根据权利要求3所述的一种箱式高压无功自动补偿装置，其特征在于：所述联动压杆(83)靠近压头杆(85)且朝向散热槽口(12)的侧壁上设置有安置抵槽(831)，所述压头杆(85)的侧壁上设置有安置抵块(851)，所述联动压杆(83)位于安置抵槽(831)的槽壁上凸出设置有固定螺纹(832)，所述安置抵块(851)与安置抵槽(831)槽口相对侧壁上设置有配合螺纹(8511)，所述联动压杆(83)上套设有连接螺环(833)，所述连接螺环(833)与联动压杆(83)远离固定螺纹(832)的侧壁滑移设置；当所述安置抵块(851)和安置抵槽(831)贴合抵接时，所述配合螺纹(8511)与固定螺纹(832)形成完整的连接螺纹(8512)，所述连接螺环(833)与连接螺纹(8512)螺纹连接。

7.根据权利要求3所述的一种箱式高压无功自动补偿装置，其特征在于：所述托把(84)的侧壁上设置有绕紧带(841)。

8.根据权利要求7所述的一种箱式高压无功自动补偿装置，其特征在于：所述托把(84)的侧壁上设置有支轴(842)，所述支轴(842)周壁上转动设置有转环(843)，所述转环(843)的外周壁上设置有套筒(844)，所述套筒(844)内侧壁与支轴(842)周壁之间设置有螺旋拉簧(845)，所述绕紧带(841)一端固定设置在套筒(844)外周壁上，所述绕紧带(841)绕设在套筒(844)上。

9.根据权利要求1所述的一种箱式高压无功自动补偿装置，其特征在于：所述散热槽口(12)的两竖直侧壁上滑移设置有滑移块(121)，两所述滑移块(121)间转动设置有清洁辊(122)，所述清洁辊(122)与防尘网(4)的外侧壁抵接，所述散热槽口(12)的底壁上设置有抹灰弧槽(123)，所述抹灰弧槽(123)远离箱体(1)内壁的一端贯穿箱体(1)。
