1.一种三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料的制备方法，其特征在于，包括以下步骤：S1，在氩气气氛下，选取适量的混合原料在二氯甲烷溶剂或乙腈-二氯甲烷混合溶剂中常温搅拌反应，得到无色透明溶液；

S2，将步骤S1中的无色透明溶液投入旋转蒸发仪中，将溶剂减压蒸干；

S3，将步骤S2中减压蒸干后的固体物用二氯甲烷-正己烷混合溶剂进行重结晶；

S4，将步骤S3中通过重结晶得到的无色晶态产物过滤，并用乙醚洗涤；

S5，将步骤S4中洗涤后的无色晶态产物进行真空干燥，得到无色固体产物。

2.根据权利要求1所述的一种三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料的制备方法，其特征在于，所述步骤S1中的混合原料为摩尔比为1:1:1的[Cu[CH3CN]4][ClO4]、双二苯基膦甲烷和5-三氟甲基-3-[2-吡啶基]吡唑，且溶剂为二氯甲烷。

3.根据权利要求1所述的一种三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料的制备方法，其特征在于，所述步骤S1中的混合原料为摩尔比为1:5-10:2:2的[Cu[ClO4]2·6H2O]、过量铜粉、双二苯基膦甲烷和5-三氟甲基-3-[2-吡啶基]吡唑，且溶剂为乙腈-二氯甲烷的混合溶剂。

4.根据权利要求3所述的一种三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料的制备方法，其特征在于，所述步骤S1中的乙腈-二氯甲烷混合溶剂中的两种溶剂的体积比为1:2。

5.根据权利要求1所述的一种三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料的制备方法，其特征在于，所述步骤S1中常温搅拌反应的时间为2-4h。

6.根据权利要求1所述的一种三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料的制备方法，其特征在于，所述步骤S3中的二氯甲烷-正己烷混合溶剂中的两种溶剂的体积比为1:10。

7.根据权利要求1所述的一种三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料的制备方法，其特征在于，所述步骤S4中的无色晶态产物利用乙醚洗涤3-4次。

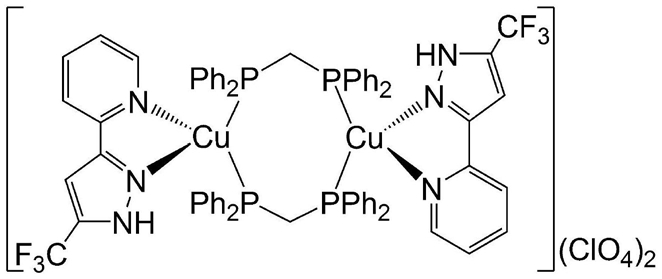

8.根据权利要求1、2、3、5、6或7中任一权利要求所述的三氟甲基吡啶吡唑铜[I]双核配合物刺激响应发光变色材料，其特征在于，分子式为C68H56Cl2Cu2F6N6O8P4。
