专利号: 2020108770698
申请人: 李兰永
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

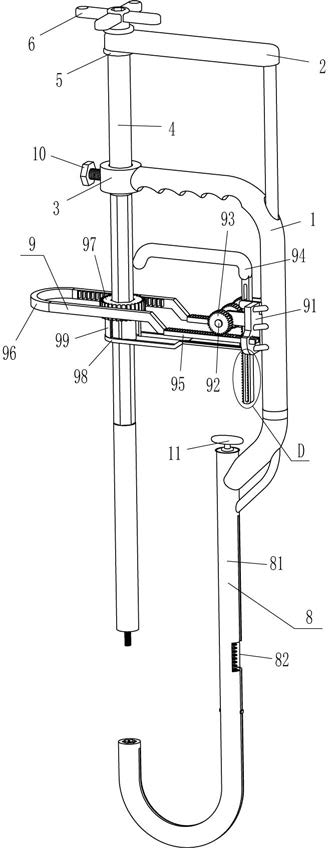

1.一种高空作业螺栓旋紧器,其特征是,包括有:L型杆(1),所述L型杆(1)一端固接有导套(3);

内六角管(4),所述内六角管(4)滑动式的放置于所述导套(3)内,其中部周向为六边形;

限位环(5),所述限位环(5)的数量为两个,其固接于靠近所述导套(3)的所述内六角管(4)外一侧周向;

L型活动杆(2),所述L型活动杆(2)转动式的套装于两个所述限位环(5)之间的所述内六角管(4)外一侧周向,其远离所述限位环(5)的端部滑动式的放置于远离所述导套(3)的所述L型杆(1)一侧;

第一弹簧(7),所述第一弹簧(7)固接于远离所述限位环(5)的所述L型活动杆(2)端部与所述L型杆(1)内部之间;

拨杆(6),所述拨杆(6)间隔固接于靠近所述限位环(5)的所述内六角管(4)外一侧周向,其数量为四根;

第一限位杆(71),所述第一限位杆(71)间隔滑动式的放置于远离所述拨杆(6)的所述内六角管(4)内一侧周向;

弹性件(72),所述弹性件(72)连接于所述第一限位杆(71)外端与所述内六角管(4)内部之间;

放料机构(8),安装于远离所述L型活动杆(2)的所述L型杆(1)端部,用于使螺母的放置;

放料机构(8)包括有:

放置管(81),所述放置管(81)固接于远离所述L型活动杆(2)的所述L型杆(1)端部,其远离所述第一限位杆(71)的所述放置管(81)外一侧开有放置孔(82);

压块(84),所述压块(84)滑动式的穿接于所述放置管(81)两侧之间;

第二弹簧(83),所述第二弹簧(83)连接于朝向所述L型活动杆(2)的所述压块(84)一侧与靠近所述L型杆(1)的所述放置管(81)内一侧之间;

第二限位杆(85),所述第二限位杆(85)均匀间隔的滑动式放置于远离所述L型杆(1)的所述放置管(81)内一侧周向;

第三弹簧(86),所述第三弹簧(86)连接于所述第二限位杆(85)外端与所述放置管(81)内部之间。

2.按照权利要求1所述的一种高空作业螺栓旋紧器,其特征是,还包括有旋转机构(9),旋转机构(9)包括有:

安装架(91),所述安装架(91)固接于朝向所述内六角管(4)的所述L型杆(1)内一侧中部;

L型齿条(94),所述L型齿条(94)滑动式的套装于朝向所述内六角管(4)的所述安装架(91)外侧两端之间;

第四弹簧(910),所述第四弹簧(910)连接于远离所述L型活动杆(2)的所述安装架(91)一侧与远离所述拨杆(6)的所述L型齿条(94)内一侧之间;

转轴(92),所述转轴(92)转动式的连接于朝向所述内六角管(4)的所述安装架(91)中部两端之间;

齿轮(93),所述齿轮(93)的数量为三个,其间隔固定套装于所述转轴(92)周向,中间的所述齿轮(93)与所述L型齿条(94)啮合;

活动齿条(95),所述活动齿条(95)对称式的滑动式穿接于远离所述L型活动杆(2)的所述安装架(91)一侧,其与外侧两个所述齿轮(93)啮合;

u型棘条(96),所述u型棘条(96)固接于远离所述安装架(91)的两条所述活动齿条(95)端部之间,所述内六角管(4)穿过所述u型棘条(96);

棘轮(97),所述棘轮(97)滑动式的套装于所述内六角管(4)外六边形位置,其与所述u型棘条(96)啮合;

导向块(99),所述导向块(99)间隔滑动式的放置于朝向所述第一限位杆(71)的所述棘轮(97)一侧周向;

u型安装板(98),所述u型安装板(98)固接于靠近所述活动齿条(95)且朝向所述内六角管(4)的所述安装架(91)一侧,其远离所述第一限位杆(71)的一侧与朝向所述第二限位杆(85)的全部所述导向块(99)一侧固定连接。

3.按照权利要求2所述的一种高空作业螺栓旋紧器,其特征是,还包括有:紧固螺栓(10),所述紧固螺栓(10)通过螺纹转动式的穿接于远离所述第一弹簧(7)的所述导套(3)一侧中部,其端部与所述内六角管(4)接触配合。

4.按照权利要求3所述的一种高空作业螺栓旋紧器,其特征是,还包括有:卡杆(11),所述卡杆(11)转动式的穿接于靠近所述L型杆(1)的所述放置管(81)端部;

L型板(12),所述L型板(12)间隔固接于朝向靠近所述第二弹簧(83)的所述压块(84)一侧周向,其与所述卡杆(11)配合。
