1.一种降解VOCs的Cu-Mn-Ce-La复合催化剂,其特征在于,各元素以原子摩尔比计,Cu:Mn:Ce:La=1~2:1~2:1~2:1~2。
2.根据权利要求1所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,包括如下步骤:(1)将硝酸铜、硝酸锰、硝酸铈和硝酸镧分别溶解形成前驱体溶液;
(2)按照各元素原子摩尔比Cu:Mn:Ce:La=1~2:1~2:1~2:1~2的比例配置各前驱体溶液,形成混合溶液;
(3)向步骤(2)中的混合溶液中加入柠檬酸,再搅拌下加入氨水形成溶胶;
(4)将步骤(3)得到的溶胶搅拌、干燥、煅烧、研磨得到所述Cu-Mn-Ce-La复合催化剂。
3.根据权利要求2所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,所述前驱体溶液中前驱体的摩尔浓度为0.2~1.5mol/L。
4.根据权利要求2所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,所述柠檬酸的摩尔量与混合溶液中金属总摩尔量的比为1~1.5:1。
5.根据权利要求2所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,步骤(3)中,加入氨水后的溶胶的pH为7~8。
6.根据权利要求2所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,所述氨水的浓度为0.5~2g/ml。
7.根据权利要求2所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,步骤(4)中,搅拌温度为60~100℃,搅拌时间为20min以上。
8.根据权利要求2所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,步骤(4)中,干燥温度为80~120℃,干燥时间为1~6h。
9.根据权利要求2所述的降解VOCs的Cu-Mn-Ce-La复合催化剂的制备方法,其特征在于,所述煅烧温度为200~600℃,煅烧时间为1~6h。

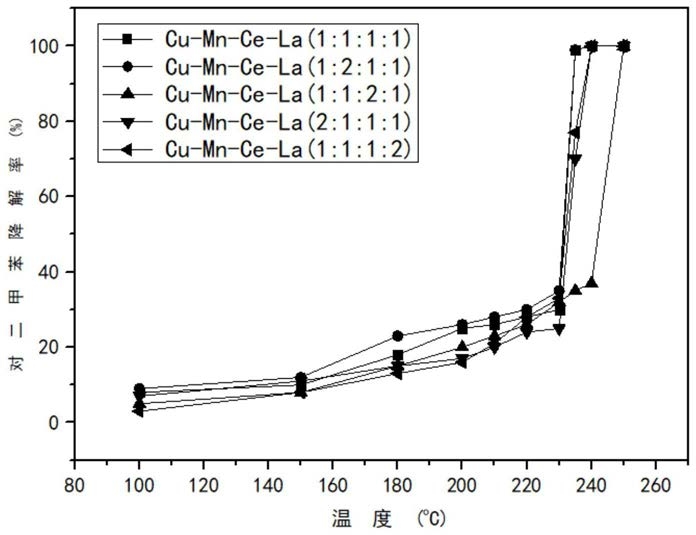

10.一种催化降解对二甲苯废气的方法,其特征在于,将权利要求1所述的复合催化剂催化降解对二甲苯废气,催化温度为100~250℃,空速为9000~72000h-1。
