专利号: 2020108526504
申请人: 淮北创之社信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

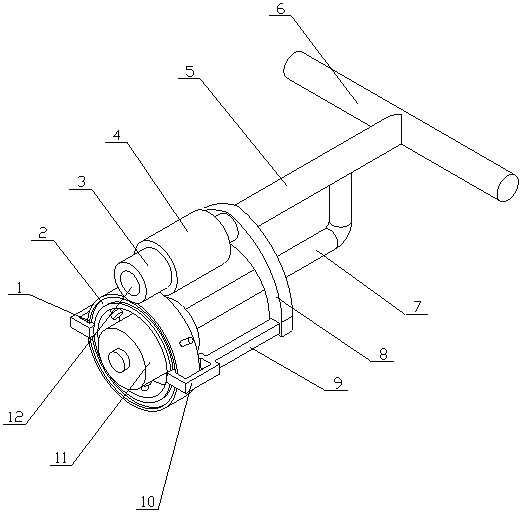

1.一种钢管切口打磨机,其特征是:电机壳置于横杆的一端上,所述电机壳内置有电机,所述电机的电机轴延伸至电机壳外部,主动轴和电机的电机轴相连接,传动齿轮套置于主动轴上,所述传动齿轮和主动轴为固定连接,把手置于横杆的另一端上,连接杆的一端置于横杆上,所述连接杆的另一端先向下延伸,再向电机壳的方向折弯,形成折弯部,所述折弯部和横杆平行,支撑轴可拆卸的置于折弯部上,所述支撑轴和连接杆的折弯部共轴,连接架置于横杆上,所述连接架的两端向下弯曲延伸,两个夹杆分别垂直置于连接架的两端上,滑动夹置于夹杆的端部,转动环置于两个滑动夹之间,所述转动环的周面上开有滑动槽,所述转动环和连接杆的折弯部共轴,所述转动环悬置于支撑轴的外圈,  所述转动环的外侧壁上沿周向等角度置有多个调节螺杆,调节螺杆的一端置于转动环的外侧,另一端延伸至转动环内部,所述调节螺杆的另一端上置有打磨板。2.根据权利要求1所述的一种钢管切口打磨机,其特征在于所述转动环和传动齿轮相啮合,能够使得转动环和传动齿轮之间形成传动关系,传动齿轮带动转动环进行转动,对钢管切口进行打磨。3.根据权利要求1所述的一种钢管切口打磨机,其特征在于所述转动环悬置于支撑轴的外圈的设计,能够使转动环和支撑轴之间存在空隙,适配钢管切口的壁厚,转动环转动对钢管切口进行打磨时,配合支撑轴对钢管切口内部进行支撑,避免钢管切口向内产生变形。4.根据权利要求1所述的一种钢管切口打磨机,其特征在于所述支撑轴的外侧壁上置有防滑垫。5.根据权利要求1所述的一种钢管切口打磨机,其特征在于所述调节螺杆和转动环为螺接,能够使调节螺杆和转动环的接触更加稳固,避免打磨时由于震动调节螺杆产生偏移。6.根据权利要求1所述的一种钢管切口打磨机,其特征在于所述滑动夹为C形夹。7.根据权利要求1所述的一种钢管切口打磨机,其特征在于所述滑动槽和滑动夹相对应。8.根据权利要求6所述的一种钢管切口打磨机,其特征在于所述滑动夹和夹杆为一体结构,能够使滑动夹和夹杆的连接处更加稳固,避免滑动夹和夹杆的连接处由于打磨震动产生裂痕。
