专利号: 2020108519873
申请人: 台州学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

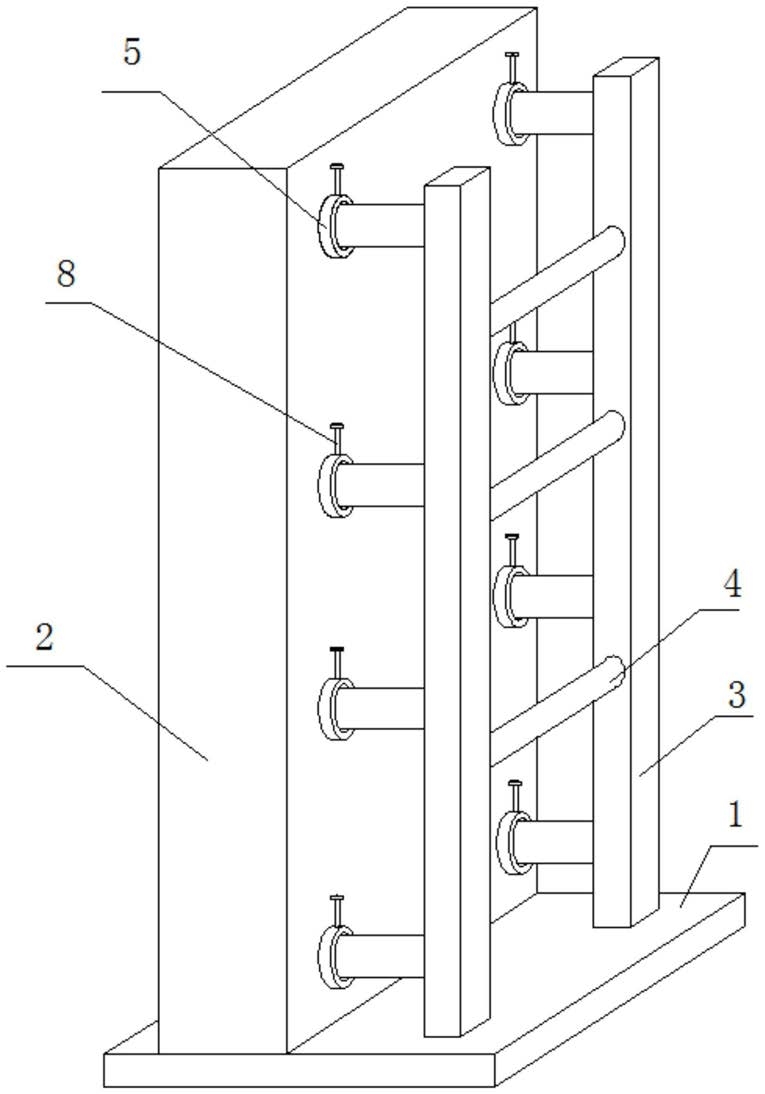

1.一种抗震抗裂装配式防爆墙,包括基座(1),其特征在于,所述基座(1)的顶部固定安装有装配式墙体(2),且装配式墙体(2)呈凹形设置,所述基座(1)的顶部固定安装有对称设置的两个立钢(3),两个立钢(3)均位于装配式墙体(2)的一侧,且两个立钢(3)均和装配式墙体(2)的一侧固定安装,两个立钢(3)的一侧均固定安装有呈纵向排列的多个横柱(7),所述装配式墙体(2)的一侧固定安装有呈矩阵排列的多个安装盘(5),多个安装盘(5)分别和多个横柱(7)可脱离活动卡装;两个立钢(3)相互靠近的一侧固定安装有同一个加强筋(4),且加强筋(4)设置有三至六个,多个安装盘(5)的一侧均开设有卡槽(6),多个横柱(7)的一端分别延伸至多个卡槽(6)的内部并分别和多个卡槽(6)可脱离活动卡装,多个安装盘(5)的顶部均螺纹连接有安装螺栓(8),多个安装螺栓(8)的底部分别贯穿多个横柱(7)的顶部和卡槽(6)的底壁内壁并分别延伸至多个安装盘(5)的下方,且多个安装螺栓(8)分别和多个横柱(7)螺纹连接,所述装配式墙体(2)的一侧内壁上固定安装有一级吸能组件,所述一级吸能组件包括和装配式墙体(2)一侧内壁紧密贴合的固定板(9),所述固定板(9)的一侧固定安装有蜂窝板(11),所述蜂窝板(11)的一侧开设有呈矩阵排列的多个蜂窝孔(12),多个蜂窝孔(12)的内部填充有沙袋;

所述蜂窝板(11)为金属或硬质聚合物制成,所述蜂窝孔(12)为矩形设置,盖板(18)的一侧固定安装有立板,且立板的一侧固定安装有呈矩阵排列的四个支柱(22),四个支柱(22)的外侧滑动安装有同一个防爆缓冲板(23),所述防爆缓冲板(23)的一侧固定安装有呈矩阵排列的四个减震弹簧(24),四个减震弹簧(24)分别绕设在四个支柱(22)的外侧,且四个减震弹簧(24)的一端分别和四个支柱(22)的一侧固定安装,所述防爆缓冲板(23)和压紧板(21)相互靠近的一侧固定安装有同一个空气弹簧(25),且空气弹簧(25)设置有四个,压紧板(21)的一侧固定安装有滑柱(26),滑柱(26)的外侧滑动安装有对称设置的两个滑动块(28),两个滑动块(28)相互靠近的一侧均固定安装有缓冲弹簧(29),两个缓冲弹簧(29)相互靠近的一端均和滑柱(26)的外侧固定安装,两个滑动块(28)的一侧均转动安装有作用杆(27),两个作用杆(27)的一侧均和防爆缓冲板(23)的一侧转动连接;

所述装配式墙体(2)的顶部内部和底部内壁上可脱离活动安装有同一个二级吸能组件,二级吸能组件的一侧和一级吸能组件的一侧紧密贴合,所述装配式墙体(2)的端口处固定安装有盖板(18),所述盖板(18)的一侧固定安装有三级吸能组件,且三级吸能组件的一侧和二级吸能组件的一侧紧密贴合。

2.如权利要求1所述的一种抗震抗裂装配式防爆墙,其特征在于,所述固定板(9)的一侧螺纹连接有对称设置的两个固定螺栓(10),所述装配式墙体(2)的一侧开设有对称设置的两个固定螺孔,两个固定螺栓(10)的一端均贯穿固定板(9)的一侧并均延伸至两个固定螺孔的内部,且两个固定螺栓(10)分别和两个固定螺孔螺纹连接。

3.如权利要求1所述的一种抗震抗裂装配式防爆墙,其特征在于,所述二级吸能组件包括泡沫铝板(13),且泡沫铝板(13)的一侧固定安装有合成橡胶(14),所述合成橡胶(14)的一侧固定安装有缓冲垫片(15),且缓冲垫片(15)的一侧固定安装有聚酯热塑性弹性体(16),且聚酯热塑性弹性体(16)的一侧固定安装有高发泡棉层(17),所述高发泡棉层(17)的一侧和蜂窝板(11)的一侧紧密贴合。

4.如权利要求1所述的一种抗震抗裂装配式防爆墙,其特征在于,所述三级吸能组件包括固定安装在盖板(18)一侧的抗震缓冲垫(20),所述抗震缓冲垫(20)的一侧固定安装有压紧板(21),且压紧板(21)远离抗震缓冲垫(20)的一侧和泡沫铝板(13)的一侧紧密贴合。

5.如权利要求1所述的一种抗震抗裂装配式防爆墙,其特征在于,所述盖板(18)的一侧螺纹连接有呈矩阵排列的四个螺栓(19),所述装配式墙体(2)的一侧开设有呈矩阵排列的四个螺孔,四个螺栓(19)的一端均贯穿盖板(18)的一侧并分别延伸至四个螺孔的内部,且四个螺栓(19)分别和四个螺孔螺纹连接。

6.如权利要求3所述的一种抗震抗裂装配式防爆墙,其特征在于,所述装配式墙体(2)的顶部内壁和底部内壁上均设置了滑轨,泡沫铝板(13)、合成橡胶(14)、缓冲垫片(15)、聚酯热塑性弹性体(16)和高发泡棉层(17)的顶部和底部分别与两个滑轨可脱离滑动连接。
