专利号: 2020108517435
申请人: 太仓世纪桥工商事务所
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

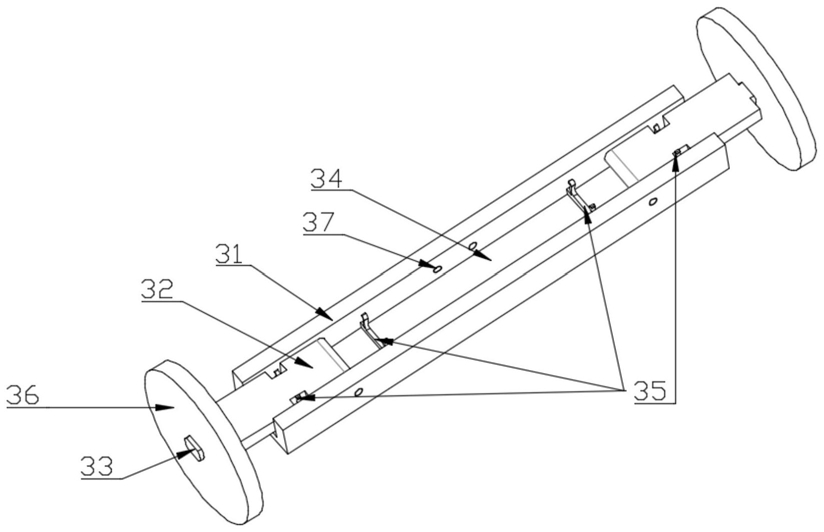

1.一种用于儿童滑车的滑轮折叠支架,其特征在于,包括滑轮、折叠底座、折叠臂和快装机构,所述折叠底座的下表面凹设安装槽,所述折叠臂设置两个,分别通过转轴转动设置在所述安装槽的两端,所述快装机构设置在所述折叠臂的端部;展开时,所述折叠臂突出于所述折叠底座的两端;当折叠时,所述折叠臂隐藏于所述安装槽内;所述快装机构包括连接轴、插拔块、隔离套和锁块,所述连接轴固定设置在所述折叠臂上,所述连接轴的一端凹设安装孔,所述安装孔为长方体结构,并且在其两端设置贯穿的引导孔,所述锁块滑动设置在两端的所述引导孔内,所述隔离套设置在所述安装孔内,并且与所述安装孔固定连接,所述插拔块包括与所述隔离套内孔配合的块本体和设置在所述块本体端部的磁铁,所述插拔块插入所述隔离套内,所述锁块为磁铁,当所述磁铁与所述锁块磁极相同时,所述锁块突出于所述引导孔;当磁极相反时,所述锁块隐没于所述引导孔内,所述滑轮套设在所述连接轴上,通过所述锁块与所述滑轮连接。2.根据权利要求1所述的一种用于儿童滑车的滑轮折叠支架,其特征在于,所述滑轮包括连接部和滚动部,所述滚动部通过轴承滚动连接在所述连接部上,所述连接部与所述快装机构连接。3.根据权利要求1所述的一种用于儿童滑车的滑轮折叠支架,其特征在于,所述磁铁与所述隔离套间隙配合,所述块本体与所述隔离套紧配合。4.根据权利要求1所述的一种用于儿童滑车的滑轮折叠支架,其特征在于,所述锁块包括锁块本体和锁定部,所述锁定部设置在所述锁块本体上,并且呈阶梯结构,所述引导孔为与所述锁块配合的阶梯孔,所述锁块本体为磁铁。5.根据权利要求4所述的一种用于儿童滑车的滑轮折叠支架,其特征在于,所述引导孔为长方体孔状结构。6.根据权利要求1所述的一种用于儿童滑车的滑轮折叠支架,其特征在于,所述连接轴侧壁对称设置定位平面,所述滑轮的通孔与所述连接轴配合。7.根据权利要求1所述的一种用于儿童滑车的滑轮折叠支架,其特征在于,所述安装槽的内壁上设置固定孔,所述固定孔与所述折叠臂折叠处于位置时的所述锁块位置相对应。8.根据权利要求1所述的一种用于儿童滑车的滑轮折叠支架,其特征在于,所述折叠轮架还包括C形卡箍,所述C形卡箍设置四个,分别设置在所述折叠臂的旋转中心的两侧,用于固定所述折叠臂,防止其转动。
