专利号: 2020108503502
申请人: 河南科技大学第一附属医院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

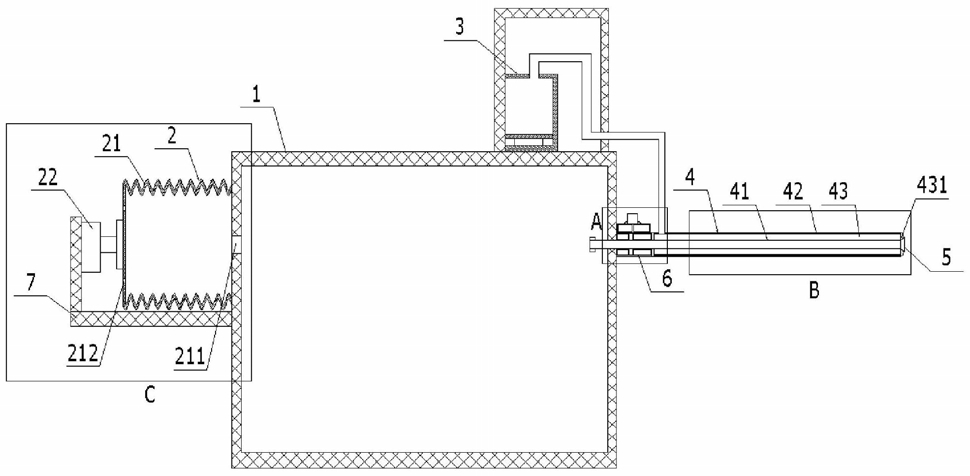

1.一种急诊科用吸痰装置,其特征在于,包括:

痰液收集箱(1),所述痰液收集箱(1)的一侧设置有负压机构(2),另一侧设置有吸痰管(4),所述痰液收集箱(1)的顶部靠近所述吸痰管(4)的一侧设置有喷雾机构(3);

其中,所述吸痰管(4)包括:

内管(41),其一端上套设有驱动组件(6),且延伸至所述痰液收集箱(1)内,其另一端设置有可伸展吸头(5);

外管(42),套设于所述内管(41)的外侧,且与所述内管(41)的外壁形成喷雾空腔(43);

所述喷雾机构(3)的出雾口与所述喷雾空腔(43)连通;

所述驱动组件(6)可驱动所述内管(41)沿所述外管(42)移动;当所述可伸展吸头(5)脱离所述外管(42)时,所述可伸展吸头(5)展开,并与所述外管(42)的端部相接;

所述可伸展吸头(5)包括:

弹性膜结构(51),设置于所述内管(41)的另一端上;

若干支撑筋杆(52),布设于所述弹性膜结构(51)的周侧外壁上;

每个所述支撑筋杆(52)的一端均与所述内管(41)铰接;

所述外管(42)的端部均连接有若干弹性连接部件(53),每个所述弹性连接部件(53)的一端均可滑动地设置于与其对应的支撑筋杆(52)上;

所述驱动组件(6)包括:

环形管(61),套设于所述内管(41)靠近痰液收集箱(1)的一端,驱动块(62),可移动地设置于所述环形管(61)内,所述驱动块(62)的内壁与所述内管(41)的外壁固定连接;

2个气囊(63),布设于所述驱动块(62)的两侧;

随着与其对应的气囊(63)的伸缩可驱动所述驱动块(62)往复移动;

每个所述气囊(63)的一侧均设置有储液箱(64),每个所述储液箱(64)均通过阀门与其对应的气囊(63)连接。

2.根据权利要求1所述的急诊科用吸痰装置,其特征在于,所述可伸展吸头(5)张开时的外径尺寸大于所述外管(42)的内径尺寸。

3.根据权利要求1所述的急诊科用吸痰装置,其特征在于,所述喷雾空腔(43)靠近所述可伸展吸头(5)的一端设置有若干喷雾口(431)。

4.根据权利要求1所述的急诊科用吸痰装置,其特征在于,所述外管(42)的一端与所述驱动组件(6)的外壁固定连接。

5.根据权利要求1所述的急诊科用吸痰装置,其特征在于,所述负压机构(2)包括:波纹管气囊组件(21),其一端固设于所述痰液收集箱(1)的一侧;

推动组件(22),设置于所述波纹管气囊组件(21)的另一端,用于推动所述波纹管气囊组件(21)往复移动;

所述波纹管气囊组件(21)的一端设置有单向进气阀(211),另一端设置有单向排气阀(212),所述波纹管气囊组件(21)通过单向进气阀(211)与所述痰液收集箱(1)连接,用于排出所述痰液收集箱(1)内的气体形成负压环境。

6.根据权利要求5所述的急诊科用吸痰装置,其特征在于,所述负压机构(2)的下侧设置有底板(7),所述推动组件(22)设置于所述底板(7)的一端上;所述推动组件(22)为气缸,所述气缸的伸缩杆与所述波纹管气囊组件(21)可拆卸连接。
