专利号: 2020108373443
申请人: 山东路德交通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-10-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高速公路隔音屏障安装施工方法,其特征在于:其使用了一种高速公路隔音屏障,该隔音屏障包括隔音板(1)以及设于隔音板(1)侧边且收尾相连的固定柱(2),所述固定柱(2)上设置有安装装置(3),所述安装装置(3)与高速路旁的水泥围栏固定安装,所述隔音板(1)上设置有快速穿口(11),所述快速穿口(11)贯穿于隔音板(1)设置,所述隔音板(1)上设置有盖合于快速穿口(11)上的隔音盖板(12),所述隔音盖板(12)通过安装件(4)与隔音板(1)进行安装固定;

所述安装装置(3)包括固定板(31)、安装柱(32)、安装筒(33)、第一滑移筒(34)、第二滑移筒(35)以及驱动气囊(36),所述固定板(31)一体设于一固定柱(2)靠近水泥围栏的一侧,所述安装柱(32)对称设于固定板(31)远离固定柱(2)的一侧且插设滑移于水泥围栏上,所述水泥围栏上开设有供安装柱(32)插设限位的限位槽(37),所述安装筒(33)固定安装于安装柱(32)远离固定板(31)的一端,所述第一滑移筒(34)与第二滑移筒(35)滑移安装于安装筒(33)内且分别向安装筒(33)的两端延伸,且所述第一滑移筒(34)套设于第二滑移筒(35)上,所述驱动气囊(36)设于第一滑移筒(34)与第二滑移筒(35)中且分别与第一滑移筒(34)以及第二滑移筒(35)的筒底固定以驱使第一滑移筒(34)与第二滑移筒(35)相互分离,水泥围栏上开设有供第一滑移筒(34)与第二滑移筒(35)滑移限位且与限位槽(37)相互连通的滑移槽(38),其中,所述驱动气囊(36)通过同一根气管进行充气与放气;

所述安装件(4)包括抵接块(41)、安装条(43)、旋转槽(44)、嵌设槽(45)、限位沉孔(46)以及驱动压簧(47),所述抵接块(41)嵌设安装于隔音盖板(12)上,所述安装条(43)一体设于抵接块(41)上且向外散射延伸,所述旋转槽(44)开设于隔音板(1)上且供安装条(43)滑移限位,所述驱动压簧(47)固定连接于安装条(43)端部且与旋转槽(44)滑移抵触,所述限位沉孔(46)开设于隔音板(1)上且供安装条(43)卡接限位,所述嵌设槽(45)开设于隔音盖板(12)上且供抵接块(41)嵌设安装,其中,所述限位沉孔(46)与嵌设槽(45)的位置相对应;

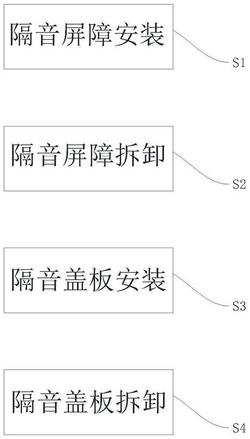

利用上述的高速公路隔音屏障进行安装施工的方法包括:S1:隔音屏障安装,将隔音屏障固定板(31)上的安装柱(32)对准水泥围栏上的限位槽(37)并插入至限位槽(37)中,再通过气管对驱动腔进行充气,使驱动气囊(36)发生膨胀,从而使得第一滑移筒(34)与第二滑移筒(35)向滑移槽(38)中运动并卡接至滑移槽(38)中,从而完成对隔音屏障的安装;

S2:隔音屏障拆卸,当进行隔音屏障的拆卸时,只需通过气管进行抽气,使得驱动气囊(36)收缩而带动第一滑移筒(34)与第二滑移筒(35)从滑移槽(38)中脱离,即可将安装柱(32)进行拆卸,从而能够对隔音屏障进行拆卸;

S3:隔音盖板(12)安装,将抵接块(41)扣合在隔音盖板(12)上,旋转抵接块(41)以使安装条(43)受到驱动压簧(47)的回弹力卡接至限位沉孔(46)中,且所述抵接块(41)卡接至嵌设槽(45)中,即可完成隔音盖板(12)的安装;

S4:按压抵接块(41),使得抵接块(41)从嵌设槽(45)中脱离,抵接块(41)从嵌设槽(45)中脱离的过程中,安装条(43)也一同从限位沉孔(46)中脱离,在旋转抵接块(41)使得安装条(43)从旋转槽(44)中脱离,即可将隔音盖板(12)进行拆卸。

2.根据权利要求1所述的一种高速公路隔音屏障安装施工方法,其特征在于:所述抵接块(41)上一体设置有供手握持转动的转动把手(411)。

3.根据权利要求1所述的一种高速公路隔音屏障安装施工方法,其特征在于:所述第一滑移筒(34)筒底与第二滑移筒(35)筒底之间设置有复位拉簧(39),所述复位拉簧(39)的一端与第一滑移筒(34)筒底连接,所述复位拉簧(39)的另一端与第二滑移筒(35)的筒底连接,所述驱动气囊(36)设于穿设于复位拉簧(39)中;

所述第一滑移筒(34)外侧壁上一体设置有至少一块第一卡接凸块(341),所述安装筒(33)上开设有供第一卡接凸块(341)滑移卡接的第一卡接槽(331),所述第二滑移筒(35)外侧壁上一体设有至少一块第二卡接凸块(351),所述第一滑移筒(34)内侧壁上开设有与第二卡接凸块(351)对应且供第二卡接凸块(351)卡接的第二卡接槽(342)。

4.根据权利要求1所述的一种高速公路隔音屏障安装施工方法,其特征在于:相邻的所述固定柱(2)上设置有固定件(5),所述固定件(5)包括连接板(51)、限位板(52)、卡接板(53)以及限位滑槽(54),所述连接板(51)设于固定柱(2)之间且与固定柱(2)相互抵触,所述限位板(52)一体设于连接板(51)上并向连接板(51)两侧延伸,且所述限位板(52)与固定柱(2)侧壁滑移抵触,所述卡接板(53)设于限位板(52)的端部,所述限位滑槽(54)开设于固定柱(2)上且供卡接板(53)滑移卡接。

5.根据权利要求4所述的一种高速公路隔音屏障安装施工方法,其特征在于:所述卡接板(53)与限位滑槽(54)抵触的一侧一体设置有若干卡接凸点(531),所述限位滑槽(54)槽底开设有供卡接凸点(531)卡接的卡接凹槽(541)。

6.根据权利要求1所述的一种高速公路隔音屏障安装施工方法,其特征在于:所述隔音屏障靠近公路的一侧设置有若干吸音块(6),所述吸音块(6)凸出于隔音屏障表面设置。
