专利号: 2020108340609
申请人: 戚春燕
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

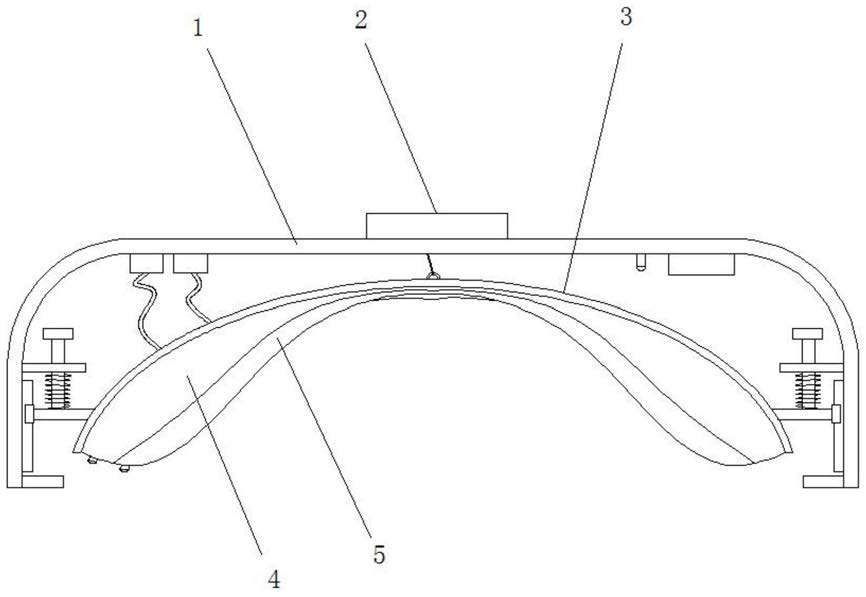

1.一种肝胆外科术后防压防护型护理装置,包括拱形防护盖(1),其特征在于,所述拱形防护盖(1)的顶部固定设置有拉线盒(2),所述拱形防护盖(1)的内部活动安装有拱形板(3),拱形板(3)的内侧由上向下依次分层设置有上气囊(4)和下气囊(5),所述拱形板(3)的两侧底部均固定连接有活动块(9),且活动块(9)滑动安装于拱形防护盖(1)的侧壁上,位于活动块(9)上方的拱形防护盖(1)的侧壁上还固定设置有固定板(90),活动块(9)的顶部固定连接有滑杆(92),且滑杆(92)的顶部滑动贯穿至固定板(90)的上方并固定连接有限位头(93),固定板(90)与活动块(9)的顶部之间固定连接有套设在滑杆(92)上的弹力弹簧(91),所述拱形板(3)的顶部固定连接有拉线(20)的一端,所述拉线(20)的另一端活动贯穿至拉线盒(2)内并缠绕在绕线轮(24)上,所述拱形板(3)的顶部设有导线孔(28),且拉线(20)活动贯穿于导线孔(28),位于导线孔(28)左侧的拱形板(3)的顶部固定设置有U型架(21),且U型架(21)位于拉线盒(2)内,U型架(21)上设有U型槽,且绕线轮(24)转动安装于U型槽内,位于U型槽一侧的U型架(21)上还设置有电机腔,电机腔内固定安装有步进电机(22),步进电机(22)的输出端上固定连接有转轴(23),转轴(23)远离步进电机(22)的一端贯穿U型槽并转动安装于U型槽的侧壁上,所述绕线轮(24)固定套接在转轴(23)上;

所述拱形防护盖(1)顶部内壁的左侧固定设置有第一气泵(41)和位于第一气泵(41)右侧的第二气泵(51),第一气泵(41)通过第一充气软管(42)与上气囊(4)的内部相连通,第二气泵(51)通过第二充气软管(52)与下气囊(5)的内部相连通。

2.根据权利要求1所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述上气囊(4)的内部固定设置有多个第一拉力弹簧(40);下气囊(5)的内部固定设置有多个第二拉力弹簧(50)。

3.根据权利要求1所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述导线孔(28)的左侧内壁上设置有角槽(27),角槽内转动安装有导线轮(26),且拉线(20)通过导线轮(26)传动连接。

4.根据权利要求1所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述上气囊(4)的底侧设置有压力传感器(6),且压力传感器(6)的外部还包覆有柔性海绵,所述拉线盒(2)的顶部内壁上固定安装有电源(29)和位于电源(29)左侧的控制器(210),电源(29)的输出端与控制器(210)的输入端电连接,控制器(210)的输出端与压力传感器(6)的输入端电连接。

5.根据权利要求1或4所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述拱形防护盖(1)的顶部内壁上设置有保温加热管(7)和位于保温加热管(7)左侧的温度传感器(8),且控制器(210)的输出端分别与保温加热管(7)和温度传感器(8)的输出端电连接。

6.根据权利要求1所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述上气囊(4)和下气囊(5)的左侧底部分别设置有第一气压调节阀(43)和第二气压调节阀(53)。

7.根据权利要求1所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述活动块(9)的左侧设置有导向滑块(94),拱形防护盖(1)的左侧内壁上设置有导轨(95),且导向滑块(94)沿竖直方向滑动安装于导轨(95)上。

8.根据权利要求1所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述固定板(90)上设有滑孔,且滑杆(92)滑动贯穿于滑孔。

9.根据权利要求1所述的一种肝胆外科术后防压防护型护理装置,其特征在于,所述U型架(21)上还设置有轴承(25),且转轴(23)转动安装于轴承(25)上。
