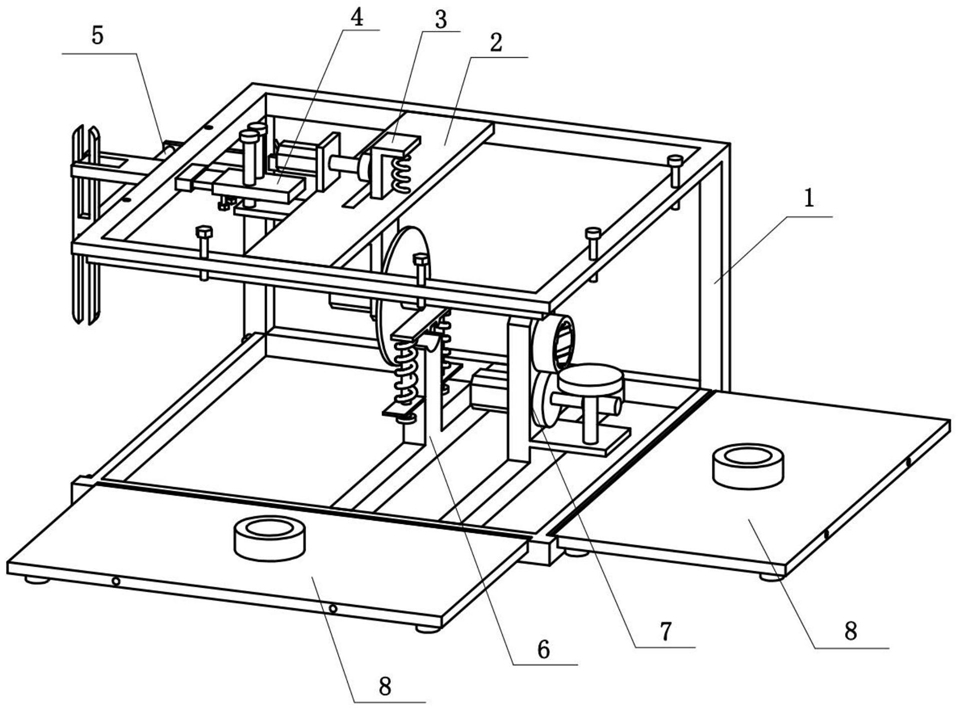

1.一种可精确切割的折叠展开式切割机,包括外框组件(1)、下压组件(2)、切割组件(3)、连杆组件(4)、定长组件(5)、压紧组件(6)、传动组件(7)和侧板组件(8),其特征在于:所述下压组件(2)固定连接在外框组件(1)上,切割组件(3)滑动连接在下压组件(2)上,连杆组件(4)滑动连接在外框组件(1)上,定长组件(5)滑动连接在外框组件(1)上,连杆组件(4)滑动连接在定长组件(5)上,压紧组件(6)固定连接在外框组件(1)上,传动组件(7)固定连接在外框组件(1)上,侧板组件(8)有两个,两个侧板组件(8)分别转动连接在外框组件(1)的前侧和右侧。
2.根据权利要求1所述的一种可精确切割的折叠展开式切割机,其特征在于:所述外框组件(1)包括框架(1-1)、联动滑槽(1-2)、定长滑槽(1-3)、定长螺栓(1-4)、销钉(1-5)和侧板转轴(1-6),框架(1-1)的左端设置有联动滑槽(1-2),框架(1-1)的后端设置有定长滑槽(1-3),定长螺栓(1-4)通过螺纹连接在框架(1-1)的后端,框架(1-1)上部的前端和右端均滑动连接有两个销钉(1-5),框架(1-1)下部的前端和右端均设置有一对侧板转轴(1-6)。
3.根据权利要求2所述的一种可精确切割的折叠展开式切割机,其特征在于:所述下压组件(2)包括下压固定板(2-1)、切割滑槽(2-2)、凸轮槽(2-3)、凸轮电机板(2-4)、凸轮电机(2-5)和凸轮(2-6),下压固定板(2-1)固定连接在框架(1-1)上,下压固定板(2-1)上设置有切割滑槽(2-2)和凸轮槽(2-3),凸轮电机板(2-4)固定连接在下压固定板(2-1)上,凸轮电机(2-5)固定连接在凸轮电机板(2-4)上,凸轮(2-6)固定连接在凸轮电机(2-5)的输出轴上,凸轮(2-6)和凸轮槽(2-3)上下对应。
4.根据权利要求3所述的一种可精确切割的折叠展开式切割机,其特征在于:所述切割组件(3)包括切割架(3-1)、复位弹簧(3-2)、凸轮下压板(3-3)、切割电机(3-4)和切割片(3-
5),切割架(3-1)滑动连接在切割滑槽(2-2)内,复位弹簧(3-2)的上端固定连接在切割架(3-1)上,复位弹簧(3-2)的下端固定连接在下压固定板(2-1)上,凸轮下压板(3-3)固定连接在切割架(3-1)上,切割电机(3-4)固定连接在切割架(3-1)上,切割片(3-5)通过螺栓可拆卸连接在切割电机(3-4)的输出轴上。
5.根据权利要求4所述的一种可精确切割的折叠展开式切割机,其特征在于:所述连杆组件(4)包括连杆母板(4-1)、拨叉杆(4-2)、伸缩板(4-3)、伸缩固定螺栓(4-4)、联动滑杆(4-5)、随动块(4-6)和推开弹簧(4-7),连杆母板(4-1)滑动连接在联动滑槽(1-2)内,连杆母板(4-1)的左端设置有拨叉杆(4-2),伸缩板(4-3)滑动连接在连杆母板(4-1)上,两个伸缩固定螺栓(4-4)均通过螺纹连接在伸缩板(4-3)的下端,两个联动滑杆(4-5)均滑动连接在伸缩板(4-3)上,随动块(4-6)固定连接在两个联动滑杆(4-5)上,推开弹簧(4-7)固定连接在随动块(4-6)上。
6.根据权利要求5所述的一种可精确切割的折叠展开式切割机,其特征在于:所述定长组件(5)包括定长滑杆(5-1)、定长转轴(5-2)、定长拨叉(5-3)和波动槽(5-4),定长滑杆(5-
1)滑动连接在定长滑槽(1-3)内,定长转轴(5-2)固定连接在定长滑杆(5-1)上,定长拨叉(5-3)转动连接在定长转轴(5-2)上,定长拨叉(5-3)的上下两端均设置有波动槽(5-4),拨叉杆(4-2)滑动连接在上端的波动槽(5-4)内。
7.根据权利要求6所述的一种可精确切割的折叠展开式切割机,其特征在于:所述压紧组件(6)包括压紧支架(6-1)、压紧滑杆(6-2)、拉簧(6-3)、压紧板(6-4)和弧形块(6-5),压紧支架(6-1)固定连接在框架(1-1)上,压紧支架(6-1)的前后两端均滑动连接有压紧滑杆(6-2),两个压紧滑杆(6-2)的外径上均设置有拉簧(6-3),压紧板(6-4)固定连接在两个压紧滑杆(6-2)和两个拉簧(6-3)上,两个拉簧(6-3)的下端均固定连接在压紧支架(6-1)上。
8.根据权利要求7所述的一种可精确切割的折叠展开式切割机,其特征在于:所述传动组件(7)包括传动架(7-1)、传动电机(7-2)、驱动齿轮(7-3)、内螺旋外齿轮(7-4)、涡轮(7-
5)、蜗杆(7-6)和运输轮(7-7),传动架(7-1)固定连接在框架(1-1)上,传动电机(7-2)固定连接在传动架(7-1)上,驱动齿轮(7-3)和涡轮(7-5)均固定连接在传动电机(7-2)的输出轴上,内螺旋外齿轮(7-4)转动连接在传动架(7-1)上,驱动齿轮(7-3)和内螺旋外齿轮(7-4)啮合传动,蜗杆(7-6)转动连接在传动架(7-1)上,涡轮(7-5)和蜗杆(7-6)啮合传动,运输轮(7-7)固定连接在蜗杆(7-6)上。
9.根据权利要求7所述的一种可精确切割的折叠展开式切割机,其特征在于:所述侧板组件(8)包括包括侧板(8-1)、窗口(8-2)、垫块(8-3)和滑动孔(8-4),侧板(8-1)上设置有窗口(8-2),侧板(8-1)下端的四个角处均固定连接有垫块(8-3),侧板(8-1)的右侧设置有两个,两个侧板(8-1)分别转动连接在两对侧板转轴(1-6)上,四个销钉(1-5)分别滑动连接在四个滑动孔(8-4)内。
