专利号: 2020108282251
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

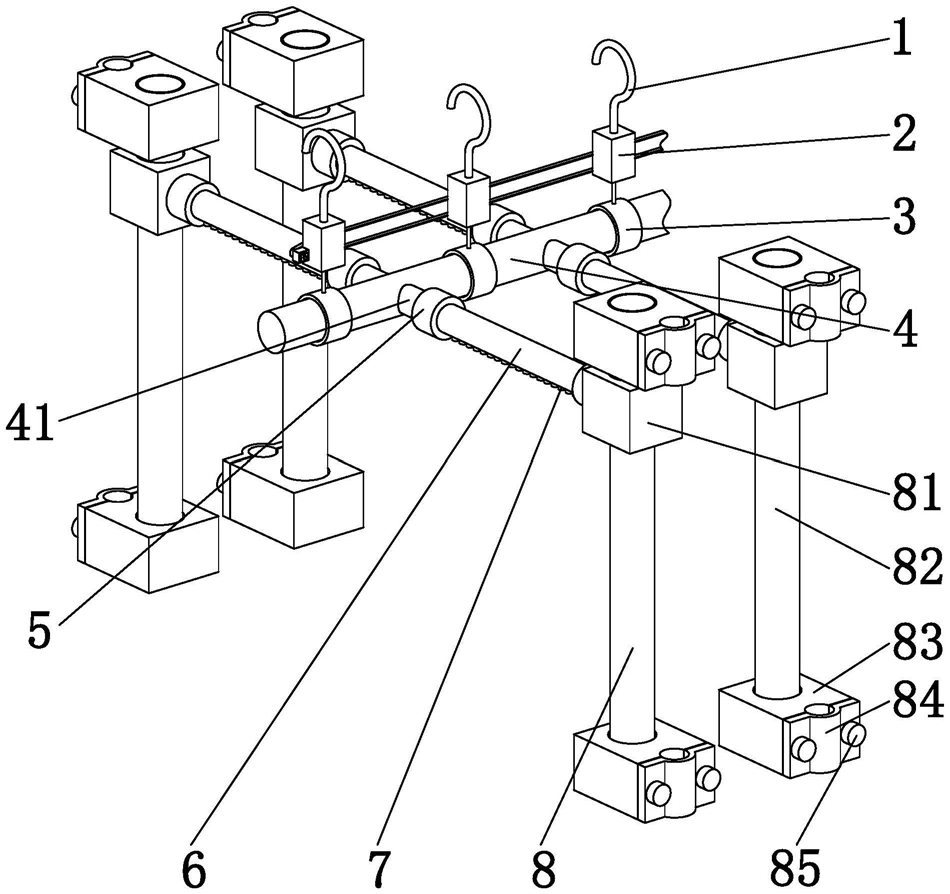

1.一种大棚农业种植浇灌灌溉装置,包括挂钩(1)、升降机构(2)、套筒(3)、主管道(4)、卡接机构(5)、分支管道(6)、喷嘴(7)以及固定移动机构(8),其特征在于:所述的主管道(4)沿大棚长度方向上设置,且位于大棚中部高度方向上,所述主管道(4)套设有多个所述套筒(3),所述套筒(3)外侧壁与升降机构(2)相固定连接,所述升降机构(2)上端连接有挂钩(1),所述挂钩(1)固定在大棚顶部中间位置的钢结构上;所述主管道(4)沿其左右方向上开设有连接管(41),远离主管道(4)的所述连接管(41)端面设置有卡接机构(5),所述分支管道(6)一端通过卡接机构(5)与主管道(4)的连接管(41)相连接,所述分支管道(6)另一端也通过卡接机构(5)与固定移动机构(8)相连接,所述移动固定机构与所述分支管道(6)相连接处也设置有卡接机构(5),所述的分支管道(6)位于下方的侧壁上开设有安装孔,所述安装孔内安装有喷嘴(7);其中:所述的升降机构(2)包括驱动电机(21)、驱动轴(22)、主动链轮(23)、传动链(24)、从动链轮(25)、从动轴(26)、线盘(27)、钢索(28)、转盘(29)、固定座(210)、矫正块(211)以及安装架(212),所述的驱动电机(21)通过电机座固定在安装架(212)前端面上,所述驱动电机(21)通过联轴器与驱动轴(22)一端相连接,所述驱动轴(22)另一端套设有主动链轮(23);

所述安装架(212)内部开设有安装槽,所述从动轴(26)通过轴承穿插在安装架(212)侧壁上,位于安装架(212)外侧壁上的所述从动轴(26)一端套设有从动链轮(25),所述从动链轮(25)与所述主动链轮(23)通过传动链(24)相连接传动,所述从动轴(26)另一端套设有线盘(27),所述线盘(27)上固定有钢索(28)的一端;所述安装槽顶部中间位置处固定连接有固定座(210),所述转盘(29)通过转动杆转动连接在固定座(210)上,所述转盘(29)外侧壁上中部处开设有环形滑槽,所述钢索(28)绕在转盘(29)的上端部分环形滑槽中,且转盘(29)转动可以带动钢索(28)移动,所述矫正块(211)设置有线盘(27)对面的安装槽侧壁上,所述矫正块(211)为圆柱体的四分之一,所述矫正块(211)圆形侧壁上开设有弧形滑槽,所述钢索(28)经过矫正块(211)之后会沿竖直方向移动,所述安装架(212)底部中间位置开设有过渡孔,所述过渡孔与安装槽相连通;

所述的卡接机构(5)包括内环(51)、钢珠(52)、卡座(53)、一号压簧(54)、连接杆(55)、限位杆(56)、一号限位块(57)、二号限位块(58)、外环(59)以及压簧杆(50),所述的内环(51)开设有环形槽,所述内环(51)内侧壁上开设有矩形槽,所述环形槽与所述矩形槽相连通,所述内环(51)外侧壁上沿其轴心均匀开设有圆孔,所述圆孔与所述环形槽相连通,所述连接杆(55)一端穿过圆孔进入环形槽中,位于环形槽中的连接杆(55)套设有一号压簧(54),所述一号压簧(54)两侧设置有限位杆(56),所述限位杆(56)一端固定在环形槽外侧壁上,位于环形槽中的所述连接杆(55)一端与卡座(53)底部相连接,所述卡座(53)另一端固定有钢珠(52),所述钢珠(52)穿过矩形槽,且钢珠(52)直径大于矩形槽宽度;位于内环(51)外侧壁的连接杆(55)一端固定有一号限位块(57),所述一号限位块(57)为直角梯形结构,所述二号限位块(58)也为直角梯形结构,所述一号限位块(57)斜端面与所述二号限位块(58)斜端面相接触,所述二号限位块(58)固定在外环(59)内侧壁上,所述内环(51)与所述外环(59)相对端面上设置有压簧杆(50),所述压簧杆(50)两端分别固定在外环(59)与内环(51)相对内端面上。

2.根据权利要求1所述的一种大棚农业种植浇灌灌溉装置,其特征在于:所述的固定移动机构(8)包括移动块(81)、升降杆(82)、固定块(83)、锁紧板(84)以及锁紧螺栓(85),所述的移动块(81)侧壁固定连接有内环(51)一端,所述移动块(81)上下端面开设有圆孔,所述移动块(81)通过圆孔套设在升降杆(82)上,所述升降杆(82)两端固定连接有固定块(83),所述固定块(83)侧壁上开设有半圆形槽,所述锁紧板(84)中部位置也设置有半圆形槽,两个所述半圆形槽形成一个圆形槽结构,所述圆形槽套设在大棚两侧的钢结构上,所述锁紧螺栓(85)从远离固定块(83)一侧穿过锁紧板(84),且穿插在固定块(83)中。

3.根据权利要求1所述的一种大棚农业种植浇灌灌溉装置,其特征在于:所述的内环(51)内侧壁台阶面上设置有橡胶圈(511)。

4.根据权利要求1所述的一种大棚农业种植浇灌灌溉装置,其特征在于:所述的分支管道(6)两端固定有连接环(61),所述连接环(61)外侧壁上开设有圆弧形凹槽(62)。

5.根据权利要求1所述的一种大棚农业种植浇灌灌溉装置,其特征在于:所述的卡座(53)整体为碗状结构,所述卡座(53)碗面固定有钢珠(52),所述卡座(53)底部与连接杆(55)一端相固定连接。
