专利号: 2020108259749
申请人: 安徽交通职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

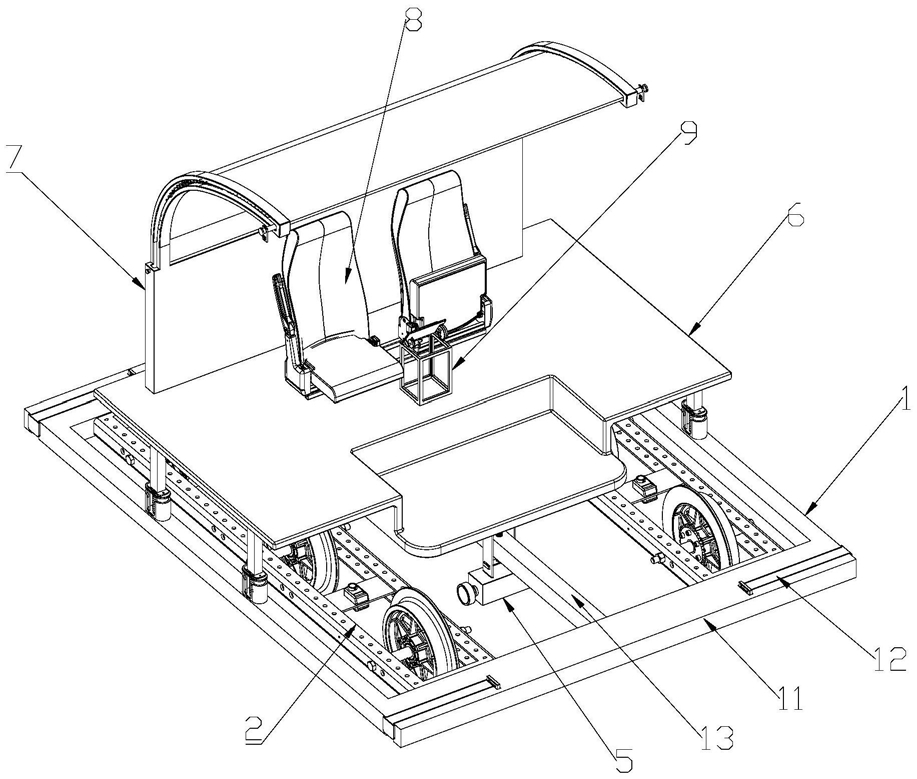

1.一种城市交通轨道的检测装置,检测装置包括固定件(1),其特征在于,所述固定件(1)上设有对称分布的滑动件(2),固定件(1)上设有第一电机(3),第一电机(3)的输出轴紧固连接有调节件(4),固定件(1)上设有检测件(5),固定件(1)上设有固定座(6),固定座(6)上设有收纳件(7),固定座(6)上设有座椅(8),固定座(6)上设有显控件(9);

所述调节件(4)包括第二支撑板(41),第二支撑板(41)上转动设有齿轮(42),第二支撑板(41)上设有对称分布的第三滑槽(43),第三滑槽(43)内滑动设有第一滑块(44),第一滑块(44)上设有齿条(45);

所述检测件(5)包括连接块(51),连接块(51)的两端均设有超声波传感器(52)。

2.根据权利要求1所述的一种城市交通轨道的检测装置,其特征在于,所述固定件(1)包括固定架(11),固定架(11)上设有支撑架(12),支撑架(12)上设有支撑杆(13),支撑杆(13)上设有矩形孔(131),支撑杆(13)上设有第一矩形槽(132),支撑杆(13)上设有第一螺纹孔(133),固定架(11)上设有限位座(14),限位座(14)上设有凹槽(141),凹槽(141)的下方连通设有第一限位槽(142);

所述固定架(11)上设有第二矩形槽(15),第二矩形槽(15)上设有第一限位柱(151),第二矩形槽(15)上连通设有第一定位槽(152),第二矩形槽(15)内设有底板(153),固定架(11)上设有第一滑槽(16),第一滑槽(16)的下方连通设有第三矩形槽(17),第一电机(3)与支撑杆(13)紧固连接。

3.根据权利要求2所述的一种城市交通轨道的检测装置,其特征在于,所述支撑架(12)包括支撑架主体(121),支撑架主体(121)上设有第二滑槽(122),第二滑槽(122)内连通设有阵列分布的支撑槽(123),第二滑槽(122)内连通设有第二定位槽(124),支撑架主体(121)的一端设有垫脚(125),另一端设有第一限位板(126),第一限位板(126)上设有第一贯穿孔(127),第二定位槽(124)与第一限位柱(151)配合,支撑槽(123)与第一限位柱(151)配合,第一限位柱(151)位于第二滑槽(122)内滑动,第一限位板(126)与第一定位槽(152)配合。

4.根据权利要求2所述的一种城市交通轨道的检测装置,其特征在于,所述滑动件(2)包括滑动架(21),滑动架(21)上设有驱动件(22),滑动架(21)上转动设有主动轮(23),滑动架(21)上转动设有从动轮(24)和光电传感器(25),滑动架(21)上设有第一支撑板(26),支撑板(26)上设有位移传感器(261);

所述滑动架(21)的两端均设有L型滑块(27),L型滑块(27)的下方设有第四矩形槽(271),第四矩形槽(271)内设有阵列分布的转轴(28),转轴(28)上转动设有轮毂(29),滑动件(2)通过L型滑块(27)和第一滑槽(16)配合与固定件(1)滑动连接,轮毂(29)位于第三矩形槽(17)内滑动,驱动件(22)与主动轮(23)通过传送链连接。

5.根据权利要求2所述的一种城市交通轨道的检测装置,其特征在于,所述齿条(45)的一段设有第一固定块(46),第一固定块(46)与滑动架(21)紧固连接,齿条(45)与齿轮(42)啮合,第一电机(3)穿过支撑杆(13)与齿轮(42)紧固连接,第二支撑板(41)位于矩形孔(131)并与支撑杆(13)紧固连接。

6.根据权利要求2所述的一种城市交通轨道的检测装置,其特征在于,所述连接块(51)上设有连接架(53),连接架(53)上设有连接板(54),连接架(53)上设有限位块(55),连接板(54)上转动设有转动杆(56),转动杆(56)包括螺纹柱(561),螺纹柱(561)的一段设有旋钮(562),另一端设有第二限位板(563),第二限位板(563)上设有第二限位槽(564),第二限位槽(564)与连接板(54)配合,螺纹柱(561)穿过连接架(53),螺纹柱(561)与第一螺纹孔(133)配合,检测件(5)通过限位块(55)和第一矩形槽(132)配合与固定件(1)滑动连接。

7.根据权利要求2所述的一种城市交通轨道的检测装置,其特征在于,所述固定座(6)包括固定座主体(61),固定座主体(61)上设有脚蹬座(62),固定座主体(61)的下方设有支撑柱(63),支撑柱(63)的一端与固定座主体(61)紧固连接,另一端紧固连接有第二固定块(64),第二固定块(64)的下方设有对称分布的支撑块(65),支撑块(65)内设有第一导向柱,第一导向柱上套装有第一弹性件(68),支撑块(65)的下方设有第三限位板(69);

所述固定座(6)通过第三限位板(69)和第一限位槽(142)配合与固定件(1)滑动连接,第一弹性件(68)的一端与第二固定块(64)紧固连接,另一端与限位座(14)紧固连接,支撑块(65)与凹槽(141)配合,座椅(8)与固定座主体(61)紧固连接。

8.根据权利要求7所述的一种城市交通轨道的检测装置,其特征在于,所述收纳件(7)包括箱体(71),箱体(71)的两端均设有第二限位柱(712),箱体(71)上设有对称分布的弧形架(72),弧形架(72)上设有第四滑槽(73),第四滑槽(73)内设有第二导向柱(74),第二导向柱(74)上套装有第二弹性件(75),第四滑槽(73)内设有滑动设有拉杆(76),拉杆(76)的一端设有第四限位板(761),拉杆(76)上设有导向孔(762),对称分布的拉杆(76)之间紧固连接有折叠布;

所述拉杆(76)上滑动设有固定板(77),固定板(77)上设有第二贯穿孔(78),第二贯穿孔(78)与第二限位柱(712)配合,折叠布与箱体(71)底部紧固连接,第二导向柱(74)的一端与弧形架(72)紧固连接,另一端与箱体(71)底部连接,第二弹性件(75)的一端与拉杆(76)紧固连接,另一端与箱体(71)底部紧固连接,导向孔(762)与第二导向柱(74)配合,箱体(71)与固定座主体(61)紧固连接。

9.根据权利要求7所述的一种城市交通轨道的检测装置,其特征在于,所述显控件(9)包括显控架(91),显控架(91)上设有固定盘(911),显控架(91)上设有第一齿盘(912),齿盘(912)的一侧设有第三固定块(913),第三固定块(913)上设有第二螺纹孔(914),显控架(91)上设有转动板(92),转动板(92)的下方设有第二齿盘(921),转动板(92)的下方设有转动架(922),转动板(92)上设有第三贯穿孔(923);

所述转动板(92)上紧固连接有显控屏(93),显控屏(93)与超声波传感器(52)电性连接,显控屏(93)与光电传感器(25)电性连接,第一齿盘(912)与第二齿盘(921)啮合,第一齿盘(912)与第二齿盘(921)通过螺栓紧固连接,固定盘(911)位于转动架(922)上滑动,显控架(91)与固定座主体(61)紧固连接。
