专利号: 2020108208427
申请人: 杭州富阳伟文环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

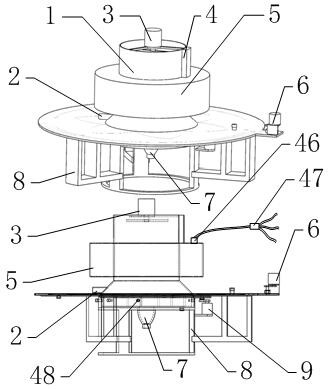

1.一种污泥用的沉砂方法,其特征在于:它包括第二安装壳、第四安装壳、第三安装壳、第一安装壳、沉淀壳、遮挡装置、聚集装置,其中第二安装壳的外圆面上安装有第四安装壳,第四安装壳与第二安装壳相通,第二安装壳的下端安装有泥砂抽吸口;第二安装壳的下端固定安装在支架的上侧;第一安装壳的外圆面上安装有第三安装壳,第三安装壳和第一安装壳相通,第一安装壳固定安装在第二安装壳的上端;沉淀壳为环形状,沉淀壳的下端具有环形锥面,环形锥面的圆面上安装有对外的抽水口,沉淀壳固定安装在第一安装壳的上端;

遮挡装置安装在第一安装壳内,聚集装置安装在第二安装壳内;

上述遮挡装置包括驱动环、导向槽、遮挡片、导向柱、驱动连杆、转动轴,其中三个导向柱周向均匀地安装在第二安装壳内,驱动环的端面上开有三个周向均匀分布贯通的弧形导向槽,驱动环通过三个导向槽与三个导向柱的配合一一对应地旋转安装在第二安装壳内;

遮挡片为扇形结构,多个遮挡片分别通过一个转动轴周向均匀地安装在第一安装壳内,且遮挡片与转动轴旋转配合;安装在第一安装壳内的所有遮挡片绕着各自的转动轴向第一安装壳的中心旋转组成一个完整的圆形遮挡板,圆形遮挡板与沉淀壳的下端配合,且圆形遮挡板的半径大于沉淀壳下端的半径;每个遮挡片的外弧面上与驱动环之间分别连接有一个驱动连杆,驱动连杆的两端与遮挡片和驱动环之间分别通过铰接的方式连接;第一驱动机构控制驱动环旋转;

上述聚集装置包括螺旋聚集片、驱动条、梯形环,其中T形环旋转安装在第二安装壳内,螺旋聚集片为涡状结构,螺旋聚集片上侧通过多个驱动条与T形环固定连接;第二驱动机构控制T形环旋转,驱动条下端与第二安装壳壳底具有间隙;

上述第二安装壳的外圆面上具有三个周向均匀分布的进水管;沉淀壳的外圆面上固定安装有环形状的水箱,水箱的上端具有控制阀,控制阀通过水管连接有单向阀,单向阀的出口分为三股水管,三股水管分别与三个进水口连接;

具体沉沙步骤如下:

(1)沉淀:

1)通过第一驱动机构控制遮挡装置中的遮挡片,使得所有的遮挡片打开形成沉淀通道;

2)将污水引入沉淀壳内,等待使得污水中的泥砂在重力作用下自动向下沉入底部;

(2)隔离:

通过第一驱动机构控制遮挡装置中的遮挡片,使得所有的遮挡片向中心靠拢,合并在一起形成隔离板,隔离板将沉淀壳中沉淀于底部的泥砂和上部污水隔离开;

(3)聚拢:

1)通过第二驱动机构控制聚集装置中的螺旋聚集片旋转,螺旋聚集片旋转将沉淀于靠近螺旋聚集片外侧的泥砂运送到螺旋片的中间;

2)聚集在螺旋聚集片中心的泥砂在重力作用下流入泥砂抽吸口处,等待抽吸;

(4)抽吸:

1)经过一定时间的沉淀观察,查看上部污水是否清澈;

2)通过观察,上部污水转变清澈后,同时打开外部抽水泵和抽砂装置,通过抽水泵将上部转变清澈的水源抽走,通过抽砂装置将聚集在泥砂抽吸口处的泥砂抽走;

通过观察,上部污水还处于浑浊状态时,打开外部抽砂装置,通过抽砂装置将聚集在泥砂抽吸口处的泥砂抽走;之后通过第一驱动机构打开隔离片,使得上部浑浊的水再次经过沉淀‑‑‑隔离‑‑‑聚拢‑‑‑抽吸,直到上部污水完全变清;

在进行泥砂抽吸的过程中,当有一部分泥砂被抽出后,第二安装壳和遮挡片形成的封闭空间内上侧的空间就会被空出,此时水箱内的水就会在重力作用下通过单向阀流入第二安装壳和遮挡片形成的空出空间内,当第二安装壳内的泥砂被全部抽走后,第二安装壳和遮挡片形成的空间内也被清水充满;

上述沉淀壳的上端安装有对沉淀壳内污水起到搅拌作用的搅拌机构;

上述搅拌机构包括搅拌扇叶、第一支撑、第一减速电机,其中第一减速电机通过第一支撑安装在沉淀壳的上端,搅拌扇叶安装在第一减速电机的输出轴上,且搅拌扇叶位于沉淀壳内;

上述第一安装壳的上端具有第一清理入水口,第一安装壳的下端具有第一清理出水口,且第一清理入水口和第一清理出水口在周向方向上成180度夹角分布;第二安装壳上端的外圆面上具有第二清理入水口,第二安装壳的下端具有第二清理出水口,且第二清理入水口和第二清理出水口在周向方向上成180度夹角分布;

上述第二安装壳的内圆面上开有传感器安装槽,传感器安装槽内安装有光线传感器,沉淀壳的外圆面上安装有信号指示灯。

2.根据权利要求1所述的一种污泥用的沉砂方法所制造的设备,其特征在于:上述螺旋聚集片的内端与第二安装壳中心的间距小于泥砂抽吸口上端的半径。

3.根据权利要求1所述的一种污泥用的沉砂方法所制造的设备,其特征在于:上述驱动环的外圆面上具有齿牙;

上述第一驱动机构包括第二减速电机、第一齿轮、第二齿轮、第三齿轮、第一转轴、第三支撑、第一动密封机构,其中第二减速电机通过第三支撑固定安装在第三安装壳的上侧,第一齿轮固定安装在第二减速电机的输出轴上,第一转轴旋转安装在第三安装壳上,第二齿轮固定安装在第一转轴的上端,且位于第三安装壳的外侧;第二齿轮与第一齿轮啮合;第三齿轮固定安装在第一转轴的下端,且位于第三安装壳的内侧,第三齿轮与驱动环上的齿牙啮合;第一转轴与第三安装壳之间安装有第一动密封机构。

4.根据权利要求1所述的一种污泥用的沉砂方法所制造的设备,其特征在于:上述T形环的外圆面上具有齿牙;

上述第二驱动机构包括第四齿轮、第二转轴、第五齿轮、第六齿轮、第三减速电机、第二支撑、第二动密封机构,其中第三减速电机通过第二支撑固定安装在支架上,第五齿轮固定安装在第三减速电机的输出轴上,第二转轴旋转安装在第四安装壳上,第六齿轮固定安装在第二转轴的下端,且位于第四安装壳的外侧;第六齿轮与第五齿轮啮合;第四齿轮固定安装在第二转轴的上端,且位于第四安装壳的内侧,第四齿轮与T形环上的齿牙啮合;第二转轴与第四安装壳之间安装有第二动密封机构。

5.根据权利要求1所述的一种污泥用的沉砂方法所制造的设备,其特征在于:上述第二安装壳的内环面上具有T形环槽,T形环通过与T形环槽的配合旋转安装在第二安装壳内。
